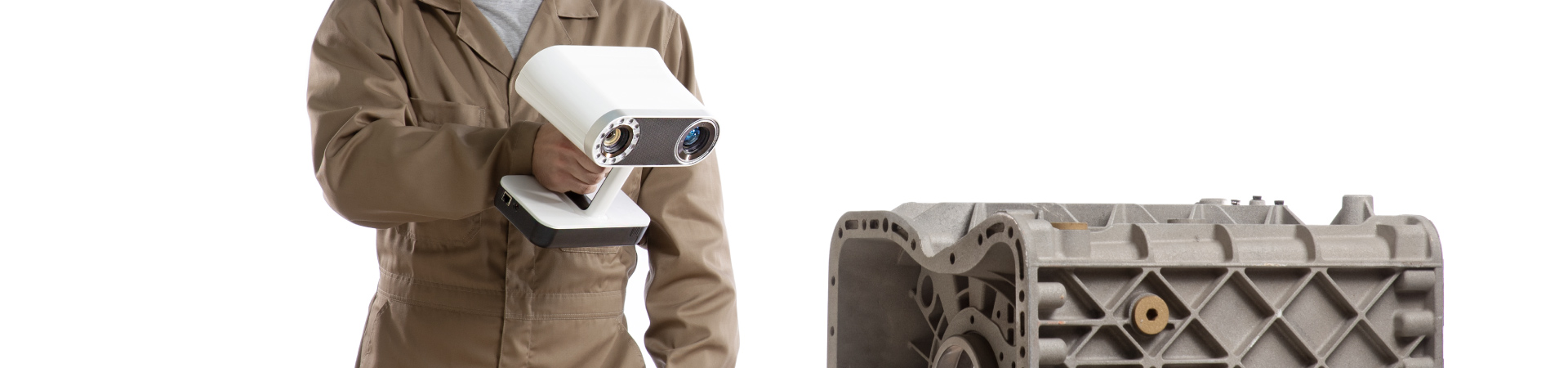

Leo|無線手持式3D掃描

世界首款真無線AI驅動3D掃描儀

無限自由,智慧數據捕捉

真無線.AI智慧運算

Artec Leo為業界首款無線獨立手持式3D掃描儀,搭載NVIDIA Jetson TX2處理器、5吋HD內建顯示器和電池組,其嵌入式AI智慧運算讓掃描流程大幅升級,並能即時預覽 3D 模型。

而高級幾何與紋理追蹤系統,無需再使用目標點等額外工具,即可實現穩定追蹤,不僅只捕獲所需數據,並且得益於全新重建演算法,捕獲的資料乾淨清晰、細節豐富,簡化了數據清理工作、加快專案載入與處理速度,是款快速、精準且高品質的一體式3D掃描解決方案。



自動調節亮度,確保色彩捕捉表現

VCSEL結構光技術

Leo具備可結閃光強度的VCSE結構光技術,使近距離掃描時,能自動調節紋理亮度以捕捉豐富紋理,並執行精準的紋理與幾何匹配,即便光照不穩定,依然可捕獲色彩均衡的3D模型,甚至可掃描強光下的物體。另也配備了雙合一光學系統、模組化內建多核處理器、9自由度位置感測器。

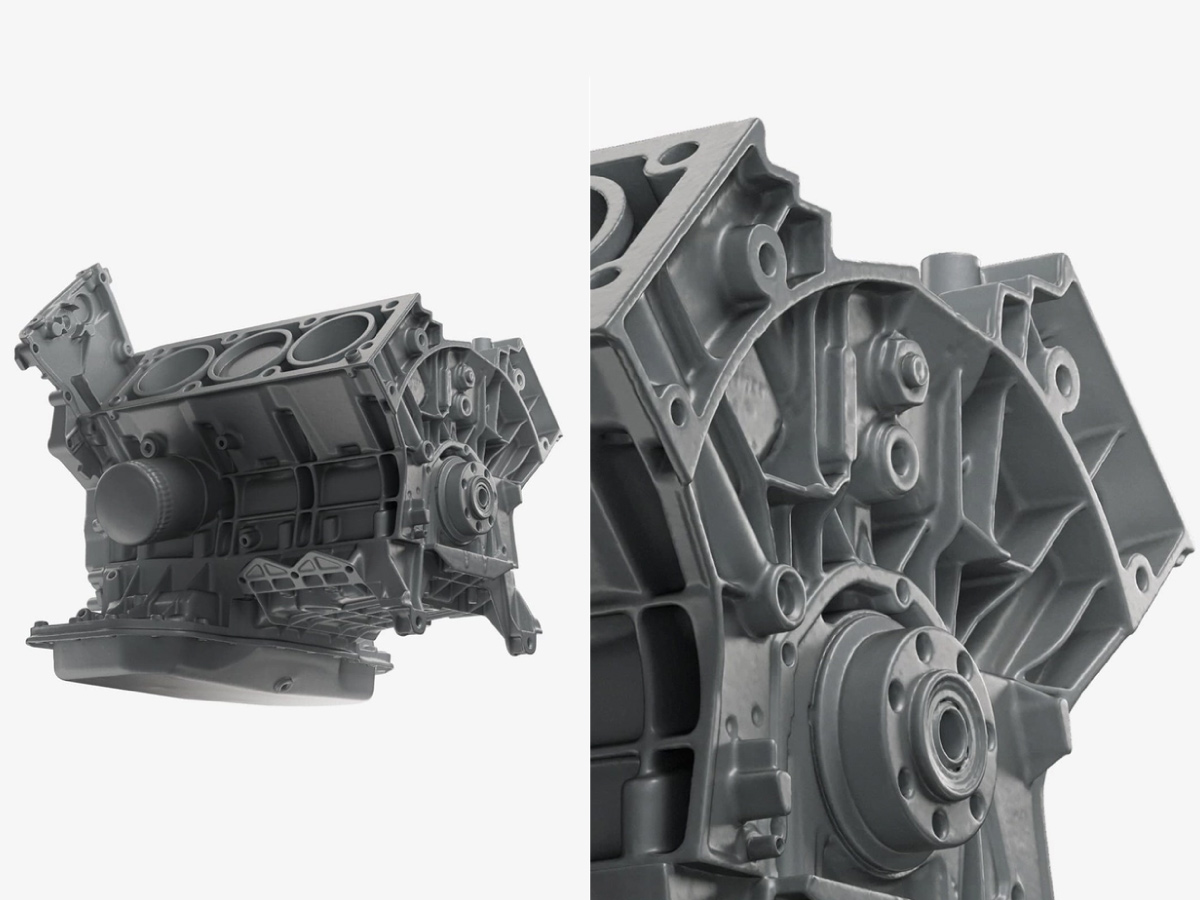

HDR模式提供高數據解析度表現

Leo的HDR模式讓掃描數據解析度更提升,同時去除噪點,呈現乾淨的3D模型,協助掃描難以觸及的表面、高難度區域時(如螺紋或銳角等)也能完美捕捉。

紋理偏差也無需擔心,有了高對比紋理,能集大成度降低偽影的影響可用於掃描高難度物體,例如黑色或亮面這些通常難以掃描的材質都能夠完美捕捉。



更多 Leo 手持式3D掃描特色介紹

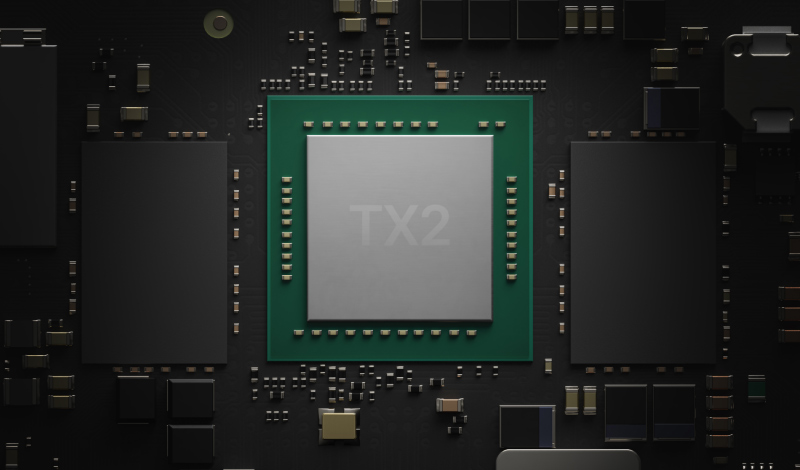

➊ NVIDIA Jetson TX2處理器:提供更高的機載存儲量、傳輸速度,以及提升顯卡性能、能耗、深度學習庫等。

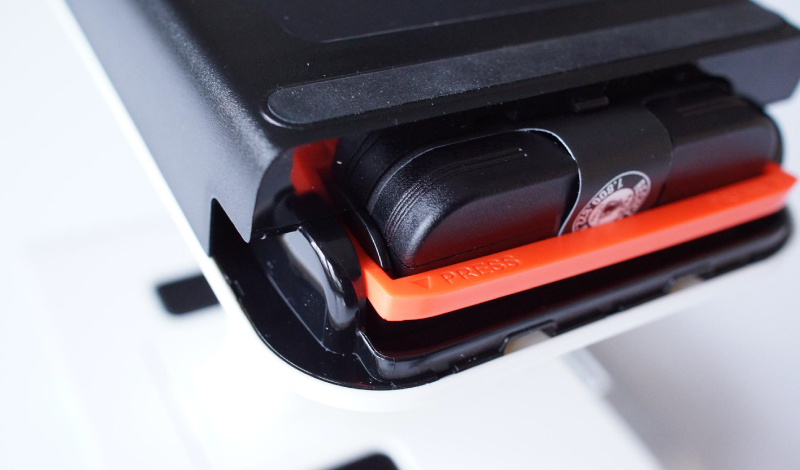

➋ 內建電池和Wi-Fi:Leo內建電池續航持久,使用者可隨意移動、自由掃描,並且支持無線傳輸掃描資料、遠端操控。

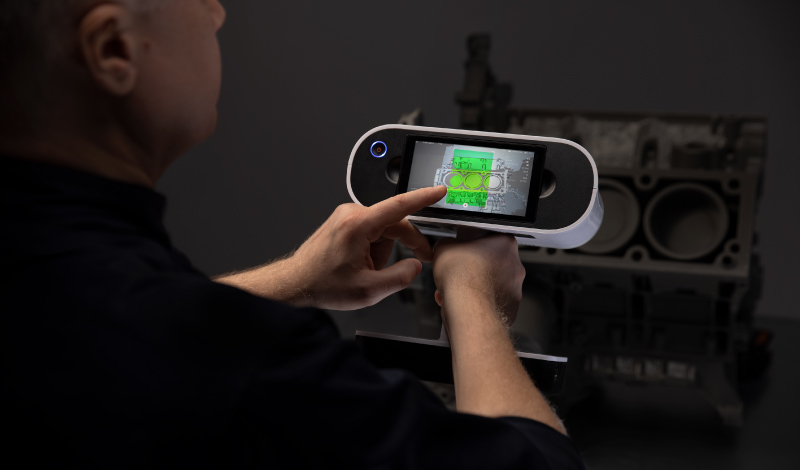

➌ 內建位置感測器:內建加速器、陀螺儀和指南針,使Leo成為唯一能精準定位自身位置的手持式3D掃描器。

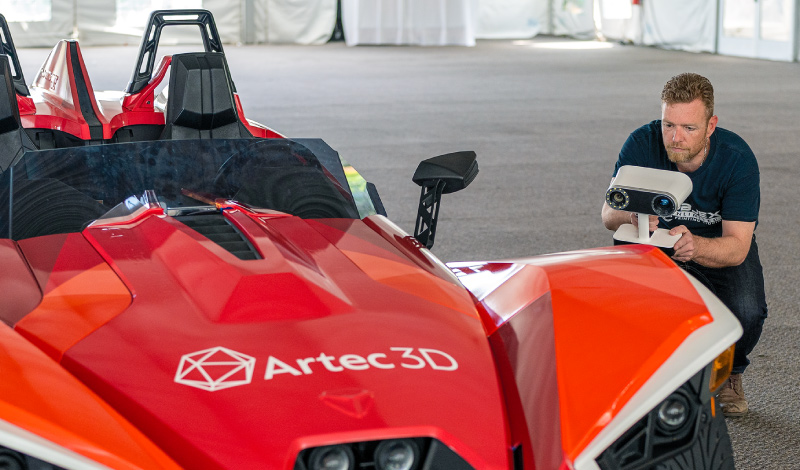

➍ 自動溫控:Leo能自動調節掃描器的最優運行溫度,確保設備精度免受溫度變化的干擾,避免內部元件讀數受到潛在影響。

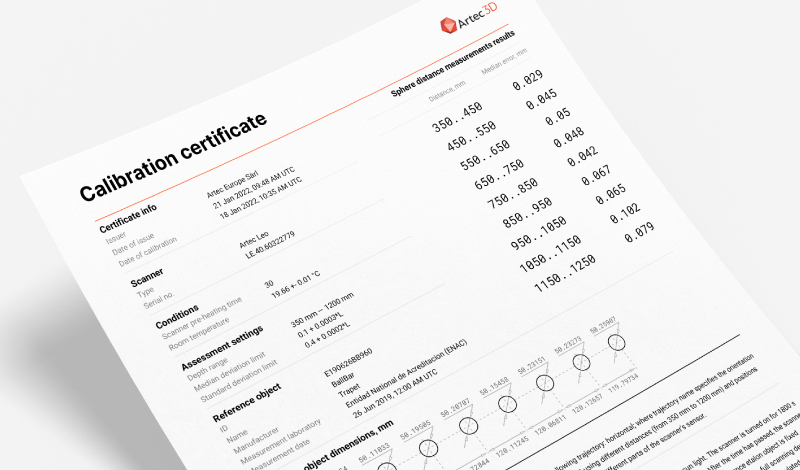

➎ 精度校準證書為測試Leo的精準度,Artec 3D在掃描器的工作範圍內,於不同位置、不同距離,使用掃描器感測器的不同部分,掃描了校準後的參照物。通過這種方式,確保Artec 3D交付的每一台3D掃描器都符合標準。

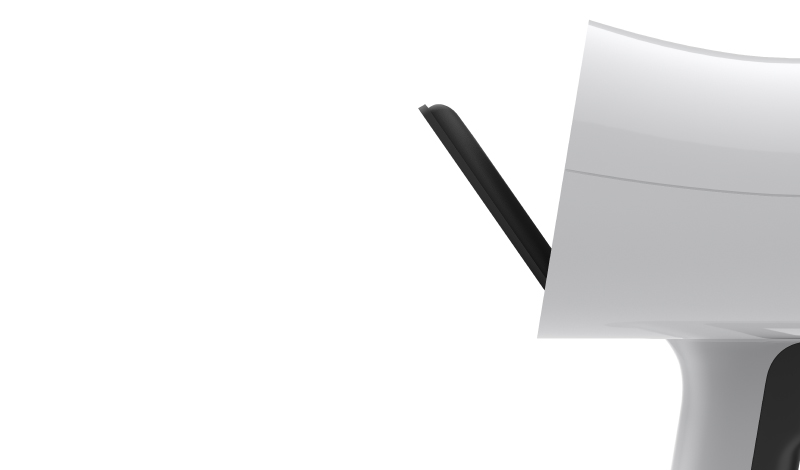

➏ 旋轉螢幕可旋轉的交互顯示螢幕讓使用者即便在空間狹小、角度不便下,也能輕鬆掃描。

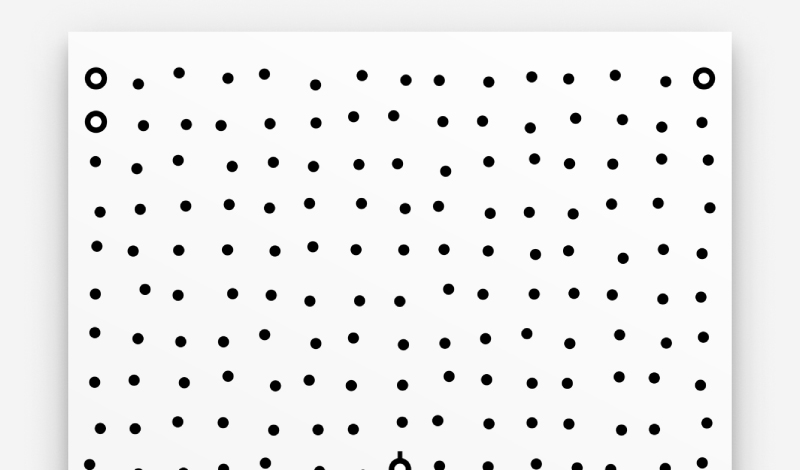

➐   Leo校準箱:Artec 3D明白使用者實際操作環境可能和原廠測試校準時有所差異,因此準備了Leo校準箱,讓使用者可自行優化Leo的參數,避免運輸過程造成的校準失誤。

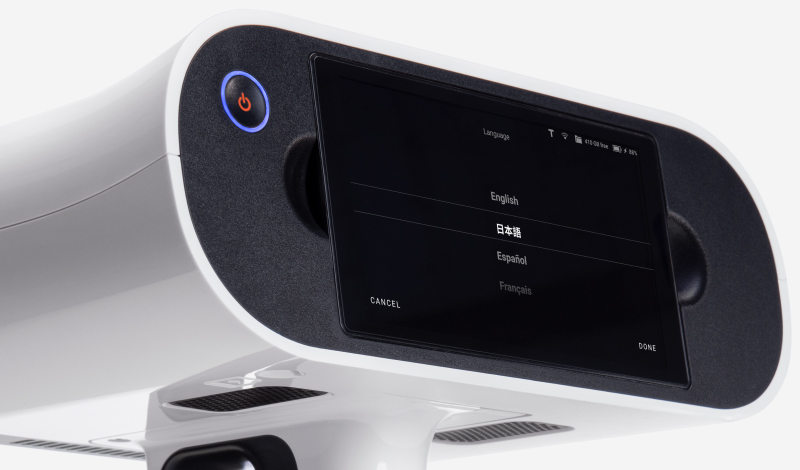

➑ 多語種介面:為便利全球各地的專業人士使用Leo手持式3D掃描,使用者介面提供了六種語言,包括英語、中文、法語、德語、日語、西班牙語。

Leo|無線手持式3D掃描
NVIDIA Jetson TX2處理器
Leo|無線手持式3D掃描
內建電池和Wi-Fi
Leo|無線手持式3D掃描
內建位置感測器
Leo|無線手持式3D掃描
自動溫控
Leo|無線手持式3D掃描
精度校準證書
Leo|無線手持式3D掃描
旋轉螢幕
Leo|無線手持式3D掃描
Leo校準箱
Leo|無線手持式3D掃描
多語言使用介面

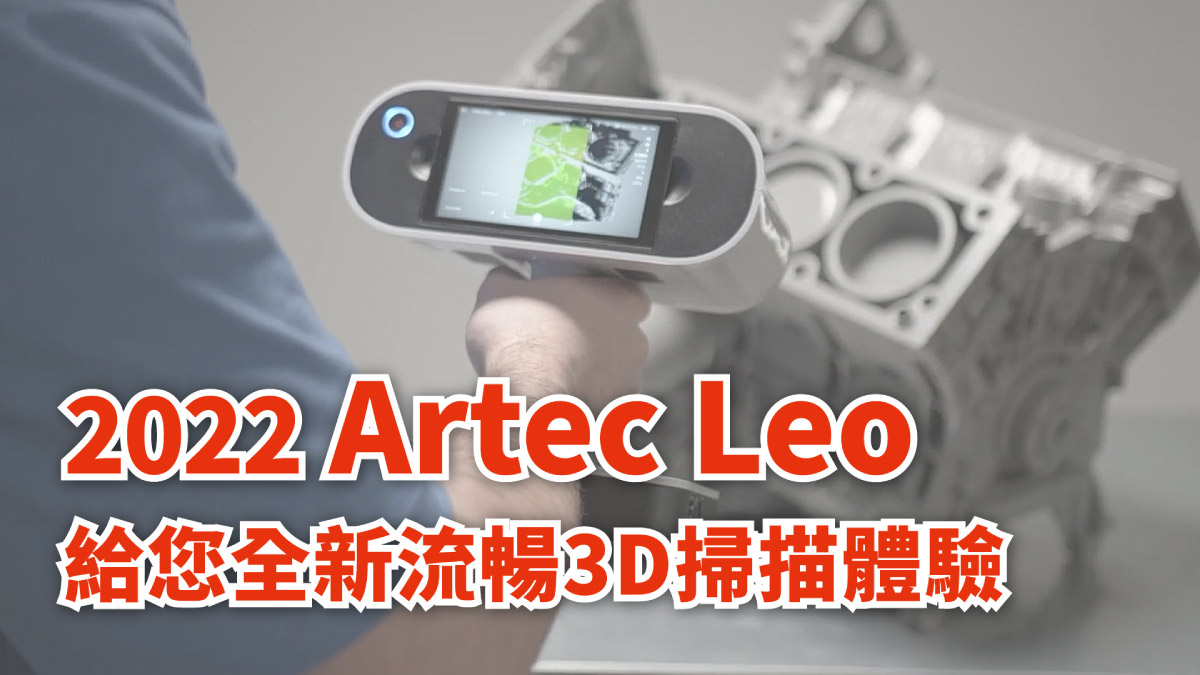

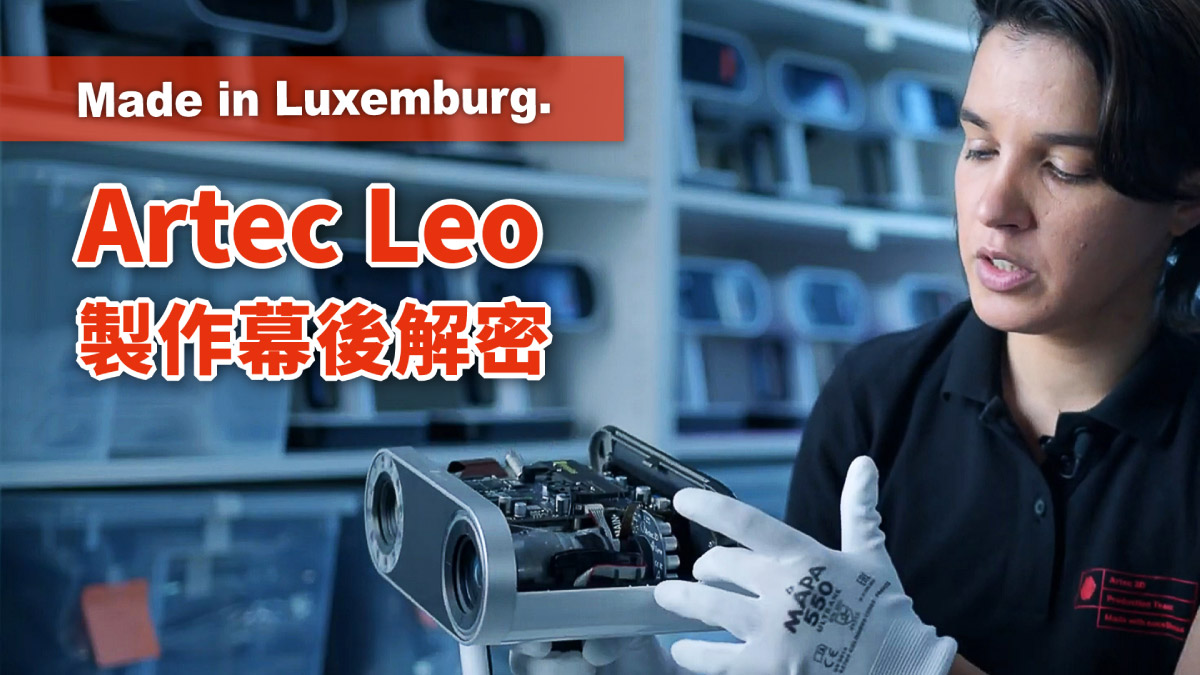

Leo 手持式3D掃描應用影片

Leo 為各產業帶來更廣泛應用

逆向工程
  • 產品設計
  • 客製服務

工業設計和製造
  • 逆向工程
  • 品質控制
  • 快速成型

教育領域
  • 機械、車輛工程系
  • 建築、空間設計系
  • 多媒體設計系
  • 考古學系

藝術設計
  • 文物保存
  • 建築
  • 3D電腦動畫
  • 時尚藝術
Leo|無線手持式3D掃描
Leo|無線手持式3D掃描
Leo|無線手持式3D掃描
Leo|無線手持式3D掃描

技術規格


Leo|無線手持式3D掃描
 Artec Leo
紋理擷取能力
3D解析度 (高達)0.2 mm
3D資料精度0.1 mm
3D 資料精度和距離之間的關係每 100 cm 降低 0.03%
紋理清晰度2.3 mp
顏色24 bpp
工作距離範圍0.35 m – 1.2 m
近距離掃描範圍 H x W244 mm x 142 mm
遠距離掃描範圍 H x W838 mm x 488 mm
採集區域體積38.5 × 23°
景深110 cm
即時融合3D重建率(高達)80 fps
最大資料獲取速度35,000,000 點/秒
捕捉範圍體積

160,000 cm³

位置感測器

內建9個自由度慣性系統

多核處理器

NVIDIA® Jetson™ TX2 四核 ARM® Cortex®-A57 MPCore處理器 搭載NVIDIA Maxwell™ 1.33 TFLOPS GPU(支持256 NVIDIA® CUDA® Cores)

顯示螢幕

5.5"半高解析度觸控螢幕 / 可選擇Wi-Fi / 乙太網路連結傳输至外接設備

尺寸 (HxDxW) / 重量231 mm x 162 mm x 230 mm / 2.6 kg
介面Wi-Fi / 乙太網路 / SD卡
輸出格式

3D網格:OBJ, PLY, WRL, STL, AOP, ASC, PTX, E57, XYZRGB

CAD檔:STEP, IGES, X_T

適用於測量的輸出格式CSV, DXF, XML

Artec Studio 軟體實力年年升級

備受行業讚譽、3D掃描與資料處理的專業軟體

Artec Studio軟體每年皆會進行更新,讓您的掃描器越發強大,實現更多可能,功猶如每年都在使用全新掃描器般的體驗,如大幅縮減掃描時間,HD模式可使手持3D掃描儀解析度提升一倍等的出色表現。


相容Control X

Control X 在後臺運行時,選擇需要檢測的物件,讓 Artec Studio 為您定制報告。質檢任務最重要的報告即可自動生成。


攝影測量 + 掃描資料 = 完美 CGI

創建準確高清的3D模型,可直接用於CGI、VR/AR、動畫。在Artec Studio中,您可以合併掃描資料和攝影測量結果,同時收穫高品質紋理和精准幾何。

詳細功能介紹


1. 導入與檢測STEP、IGES、X_T等CAD模型,輕鬆直接與網格檔進行色階偏差比對,並可標註單點偏差注釋。
Leo|無線手持式3D掃描
Leo|無線手持式3D掃描
Leo|無線手持式3D掃描

2. 可創建CAD幾何特徵(如圓柱、平面等),並可依此對齊至世界座標做精確的定位,或是將其導出至第三方軟體。

3. 可依據所創建的CAD特徵平面來進行截斷面,並且Artec Studio 16截斷面時運算速度更加提升。
Leo|無線手持式3D掃描
Leo|無線手持式3D掃描
Leo|無線手持式3D掃描
4. 紋理背景顏色抑制功能可降低物件擺放的桌面或是轉盤上的紋理,渲染至物件底部邊緣,導致紋理貼附錯誤的情況。
Leo|無線手持式3D掃描
5. 可將任何的設備或是任何的軟體,所取得的物件紋理資料,貼附在其它的掃描設備取得的無紋理網格檔上。
Leo|無線手持式3D掃描


6. 基於AI神經網路的HD模式為Artec手持3D掃描儀使用者帶來驚豔的高解析度掃描,智能噪點過濾功能讓數據更乾淨、處理更快速,輕鬆捕獲難掃區域,包括凹面幾何,還能清晰還原所有薄邊。
Leo|無線手持式3D掃描
Leo|無線手持式3D掃描
Leo|無線手持式3D掃描
Leo|無線手持式3D掃描
7. 操作步驟可隨時撤銷 / 重做。

8. 先進的3D點雲演算法,包括:孔填充、網格簡化、雜點過濾、邊界順滑等等。

9. 完整的3D編輯工具 (擦除器順滑筆刷座標轉換)。

10. 十三種語言界面:繁體中文、簡體中文、捷克語、英語、法語、德語、意大利語、日語、波蘭語、 俄語、韓語、西班牙語和土耳其語。

11. 點雲資料貼附彩色紋理的後製工作可一鍵自動完成。

12. ARTEC STUDIO可分析物體表面,自動調整掃描儀敏感度,易於捕捉難度極高的表面,如頭髮或反光、 黑色的物體。

13. ARTEC STUDIO可為掃描資料選擇最優化3D演算法建構高精度3D模型。

14. 智慧基底移除功能可自動移除物件下方不必要之數據。

15. 全新3D雷達模式及時以綠色呈現3D數據提示您目前掃描儀是否處於最佳距離位置。

16. 可根據需要選擇輸出3D格式:OBJ、PLY、WRL、STL、AOP、ASC、PTX、E57、XYZRGB。

17. 製作成的3D模型可以適用於各種3D應用軟體
