Micro II|全自動桌上型3D掃描

一鍵即可完成計量級精度掃描,完美適用小型物件的品質控制與檢測!

Micro II 全自動桌上型3D掃描儀 特色介紹

一鍵式工作流程,快速便捷

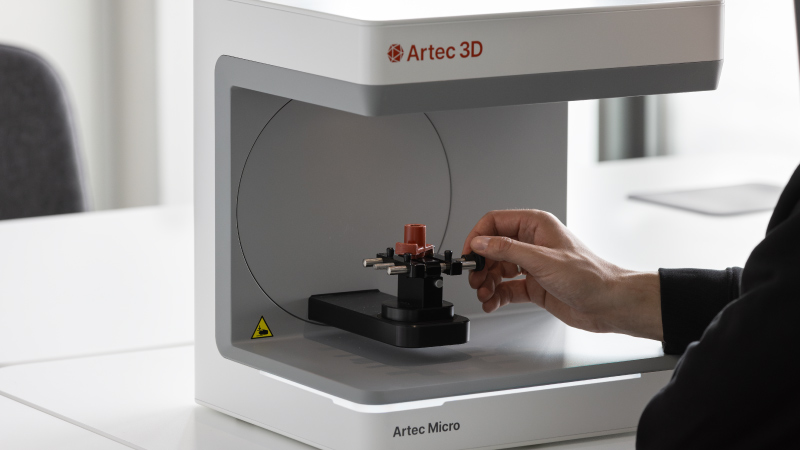

Artec Micro II 為一款全自動桌上型3D掃描器,一鍵即可完成計量級精度掃描。借助 Artec Studio 中的智慧掃描模式與運算,掃描器可自動定位掃描對象,使其遵循理想的掃描軌跡,如此便可確保能以最短時間捕獲物件所有表面、完成物件的數位化,效率快又省空間。
並且其便攜度高,僅需將物件放置於掃描平台上即可開始掃描,無需太多人員培訓,簡單介紹後即可獨立完成3D掃描。

Micro II|全自動桌上型3D掃描

可掃描不到手掌大小的物件

從兩指寬到掌心大小的物件 ( 20 x 20 x 15 cm ) ,Micro II 可以直接在您的日常工作區域內完成掃描 ,幾乎無需人力介入。完美適用於小型物件的品質控制與檢測、逆向工程、精密機械、牙醫、珠寶、設計等領域。
Micro II|全自動桌上型3D掃描

計量級精度表現

Micro II 可生成點精度高達 5 微米的高品質數據 ,精準捕獲每個細節,且掃描器計算速度高達100萬次/秒,也就是擷取與處理速度高達每秒1.4億個圖像點,為逆向工程和微小工件品質檢測的理想選擇 。

深度捕獲每個細節



Micro II|全自動桌上型3D掃描

2微米的重複性表現

表現穩定,每次都能得到相同結果。
Micro II|全自動桌上型3D掃描

4顆1300萬像素攝影鏡頭

Micro II 配備 4 顆高解析度的攝影鏡頭,能掃描銳利的邊緣和精細的細節,滿足您對小工件掃描的需求。
Micro II|全自動桌上型3D掃描

深度視角

利用掃描器的 4 顆鏡頭深入物件各個角度,捕獲難以探測的區域,以實現高品質的數據成果。
Micro II|全自動桌上型3D掃描

全彩還原

使用 Micro II 進行物件的全彩掃描後,為完成逼真3D模型,可使用 Artec Studio 的相片紋理功能,為模型增加高解析度的色彩紋理。

無縫工作流程



Micro II|全自動桌上型3D掃描

在 Artec Studio 完成檢測和逆向工程

3D掃描數據捕獲完後,您可在 Artec Studio 軟體中快速輕鬆地進行檢測和逆向工程,也能輕鬆導出數據,用於進一步的報告或檢測,讓掃描流程更無縫、簡單。
Micro II|全自動桌上型3D掃描

掃描至 CAD  檔的導出

上傳至 Artec Studio 進行精準定位,並將掃描結果撮合至CAD圖面,隨後導出至其他CAD軟體,也可直接導出至 Control X 進行檢測,取得進階報告。



Micro II 全自動桌上型3D掃描儀 應用影片



適用於多領域的廣泛應用


逆向工程

Artec Micro II 3D量測十分精准,能讓絕版物件與全新設計完美結合,捕獲到其他掃描器很可能忽略的精密細節,加快設計、原型製造、生產週期的速度,節省數周時間,以及大量加工成本。

品質管控

任何產業中,品質控制都是工作流程中的重要環節。Micro II 桌上型3D掃描儀具5微米的高精度水準,為您確保每個捕獲的細節都精準可靠。

珠寶

Micro II可協助您在設計製作精緻的珠寶過程,輕鬆的點擊一下按鍵完成掃描,將精緻的珠寶製作成CAD/CAM資料,便於後續設計、3D列印或制模等。

牙科

Micro II 可製作用於CAD/CAM的準確3D掃描,完美適用於單顆牙齒、整個牙弓,或複雜印模。從Artec Studio中匯出至ExoCAD和其他牙醫軟體。完美適用於精確再造,牙冠和牙橋、嵌體和高嵌體、義齒、定制基牙、種植牙等的存檔。

文化遺產保護

Micro II 能協助幾分鐘內完成多件小型工藝品的高精度3D模型製作,這些模型存檔後還能和當地或全球研究人員等實現輕鬆分享,或發送至3D列印機,用不同材料完成列印。

法醫

在犯罪現場工作或從政劇中獲取數據時,準確度和速度同樣重要,Micro II 能協助您快速將子彈或碎片等重要證據數位化,以便紀錄、分析。

技術規格

 Artec Micro II
3D資料精度0.005 mm,重複性 0.002 mm
精度證書ISO 12836
體積擷取6000 cm3
掃描可視範圍20 x 20 x 15 cm
掃描系統3 軸
鏡頭4 台 1300 萬像素
3D解析度0.029 mm
智能掃描模式

色彩

24 bpp
最大資料獲取速度1,000,000 點/秒
光源RGB LED
傳輸介面USB 3.0
設備尺寸 / 重量396 x 405 x 337 mm / 12KG
支援作業系統Windows 10 (x64) , Windows 11
最低電腦配置I5、I7 或 I9 處理器,32GB記憶體
3D網格OBJ, PLY, WRL, STL, AOP, ASC, PTX, E57, XYZRGB
CADSTEP, IGES, X_T
尺寸CSV, DXF, XML

Artec Studio 軟體實力年年升級

備受行業讚譽、3D掃描與資料處理的專業軟體

Artec Studio軟體每年皆會進行更新,讓您的掃描器越發強大,實現更多可能,功猶如每年都在使用全新掃描器般的體驗,如大幅縮減掃描時間,HD模式可使手持3D掃描儀解析度提升一倍等的出色表現。


相容Control X

Control X 在後臺運行時,選擇需要檢測的物件,讓 Artec Studio 為您定制報告。質檢任務最重要的報告即可自動生成。


攝影測量 + 掃描資料 = 完美 CGI

創建準確高清的3D模型,可直接用於CGI、VR/AR、動畫。在Artec Studio中,您可以合併掃描資料和攝影測量結果,同時收穫高品質紋理和精准幾何。

詳細功能介紹


1. 導入與檢測STEP、IGES、X_T等CAD模型,輕鬆直接與網格檔進行色階偏差比對,並可標註單點偏差注釋。
Micro II|全自動桌上型3D掃描
Micro II|全自動桌上型3D掃描
Micro II|全自動桌上型3D掃描

2. 可創建CAD幾何特徵(如圓柱、平面等),並可依此對齊至世界座標做精確的定位,或是將其導出至第三方軟體。

3. 可依據所創建的CAD特徵平面來進行截斷面,並且Artec Studio 16截斷面時運算速度更加提升。
Micro II|全自動桌上型3D掃描
Micro II|全自動桌上型3D掃描
Micro II|全自動桌上型3D掃描
4. 紋理背景顏色抑制功能可降低物件擺放的桌面或是轉盤上的紋理,渲染至物件底部邊緣,導致紋理貼附錯誤的情況。
Micro II|全自動桌上型3D掃描

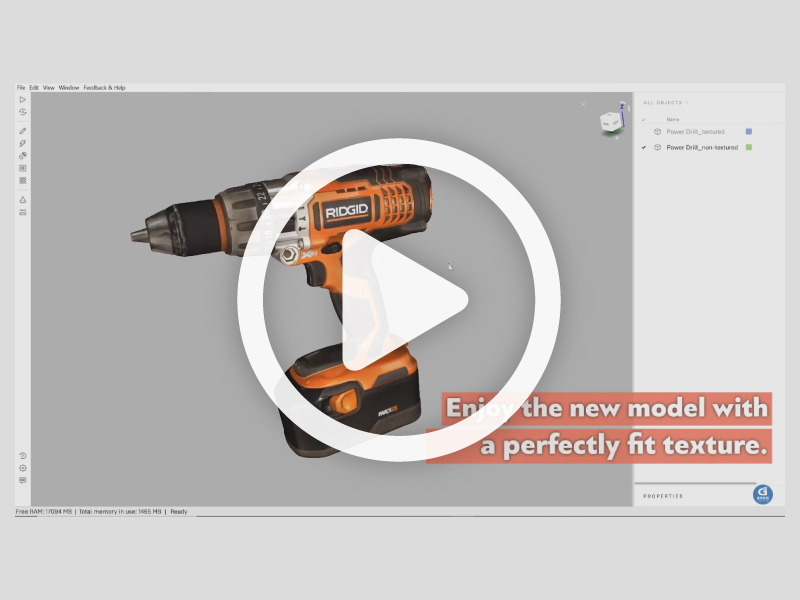

5. 可將任何的設備或是任何的軟體,所取得的物件紋理資料,貼附在其它的掃描設備取得的無紋理網格檔上。
Micro II|全自動桌上型3D掃描


6. 基於AI神經網路的HD模式為Artec手持3D掃描儀使用者帶來驚豔的高解析度掃描,智能噪點過濾功能讓數據更乾淨、處理更快速,輕鬆捕獲難掃區域,包括凹面幾何,還能清晰還原所有薄邊。
Micro II|全自動桌上型3D掃描
Micro II|全自動桌上型3D掃描
Micro II|全自動桌上型3D掃描
Micro II|全自動桌上型3D掃描
7. 操作步驟可隨時撤銷 / 重做。

8. 先進的3D點雲演算法,包括:孔填充、網格簡化、雜點過濾、邊界順滑等等。

9. 完整的3D編輯工具 (擦除器順滑筆刷座標轉換)。

10. 十三種語言界面:繁體中文、簡體中文、捷克語、英語、法語、德語、意大利語、日語、波蘭語、 俄語、韓語、西班牙語和土耳其語。

11. 點雲資料貼附彩色紋理的後製工作可一鍵自動完成。

12. ARTEC STUDIO可分析物體表面,自動調整掃描儀敏感度,易於捕捉難度極高的表面,如頭髮或反光、 黑色的物體。

13. ARTEC STUDIO可為掃描資料選擇最優化3D演算法建構高精度3D模型。

14. 智慧基底移除功能可自動移除物件下方不必要之數據。

15. 全新3D雷達模式及時以綠色呈現3D數據提示您目前掃描儀是否處於最佳距離位置。

16. 可根據需要選擇輸出3D格式:OBJ、PLY、WRL、STL、AOP、ASC、PTX、E57、XYZRGB。

17. 製作成的3D模型可以適用於各種3D應用軟體
Micro II|全自動桌上型3D掃描
