Ray II|遠距雷射3D掃描

掃描距離可達130米之遠,完美適用於大型物件的精準擷取!

Ray II 遠距雷射3D掃描儀 特色介紹

高速與遠距工作能力

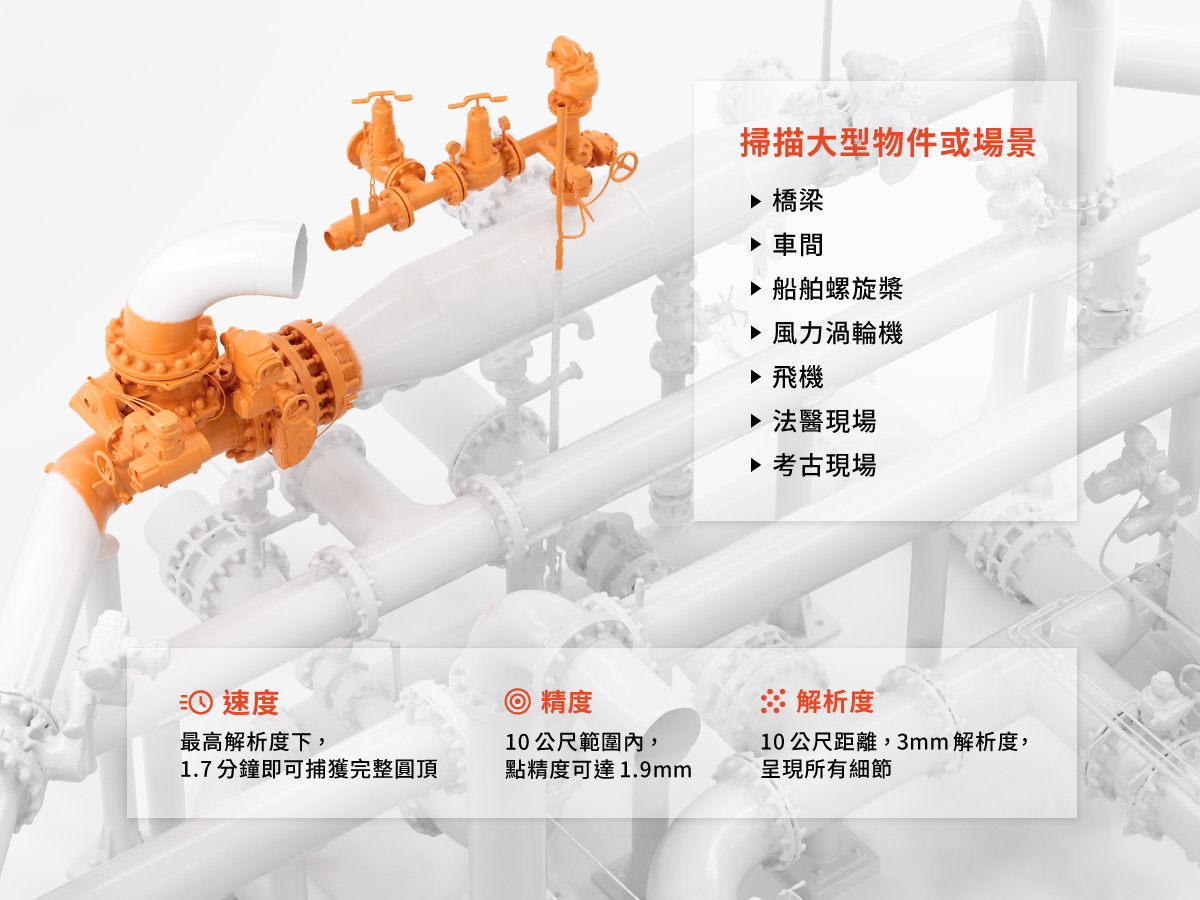

完美適用於大型物件的精準擷取

Artec Ray II 遠距雷射3D掃描器掃描速度快又準確,內置高端3D雷射技術,可生成達亞毫米級測距精度的一流掃描品質,測角精度同樣首屈一指,其擷取的資料與其他遠距雷射掃描器相比,明顯乾淨許多,噪點水準降到最低,極大提高後期處理速度,省去諸多麻煩。

並且擁有超大廣角,掃描距離可達130米之遠,可迅速精準地完成大型物件計量級精度的捕獲,而在不便到達的地方或危險的高度掃描大型物件時,還可透過Artec Remote應用程序輕鬆實現遠程操控。適合掃描如風力發電機、船用螺旋槳、飛機與建築等大型物件,可應對逆向工程、檢測、紀錄案發現場或對民用建設進行長期評估等。



出色紋理色彩

Ray II|遠距雷射3D掃描

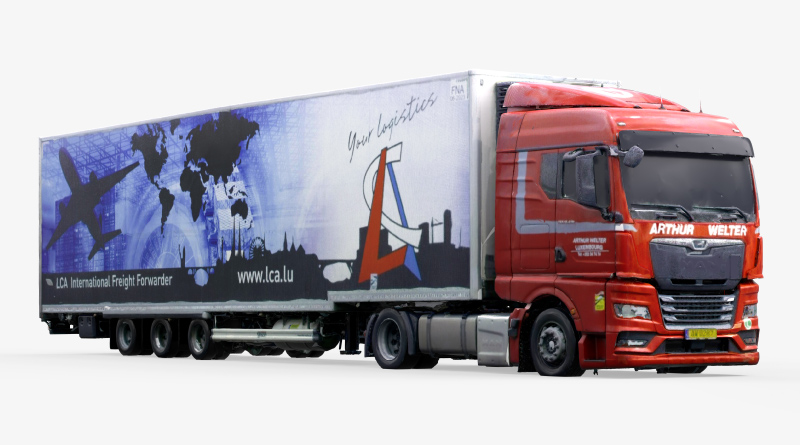

Ray II 擁有3600萬像素的三攝影鏡頭系統,能探測出表面極小的不規則特徵,且HDR紋理十分出色。

全面遠距捕獲

Ray II|遠距雷射3D掃描

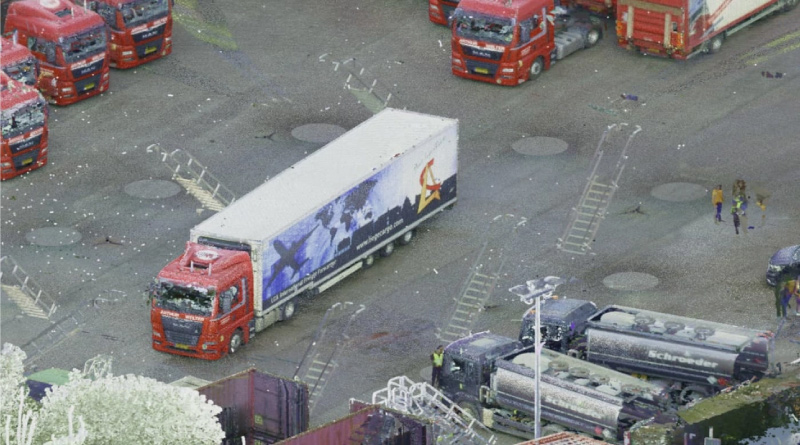

遠距3D掃描器 Ray II 廣闊的 360°- 300° 視野,讓您能靈活捕獲 0.5 - 130 公尺範圍內的物件,精度高,品質卓越。



適用所有Artec 3D掃描器

Ray II|遠距雷射3D掃描

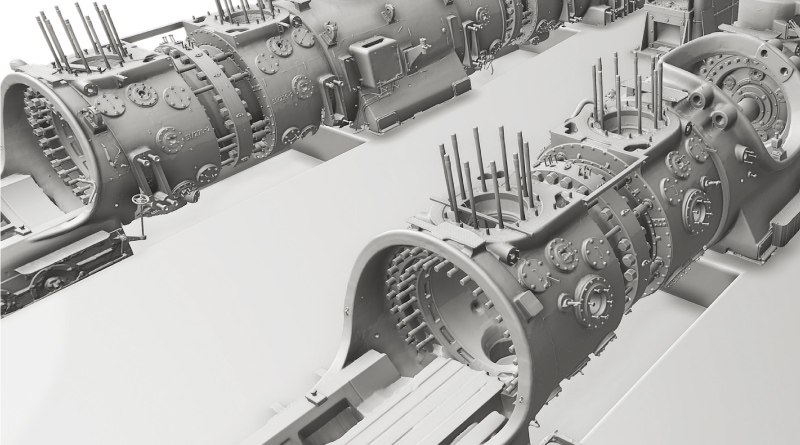

和動力強勁的無線掃描設備Artec Leo可完美搭配,快速捕獲大型甚至超大型物件,精度高,覆蓋面廣。也適合其他Artec 3D掃描器。

掃描至CAD導出功能

Ray II|遠距雷射3D掃描

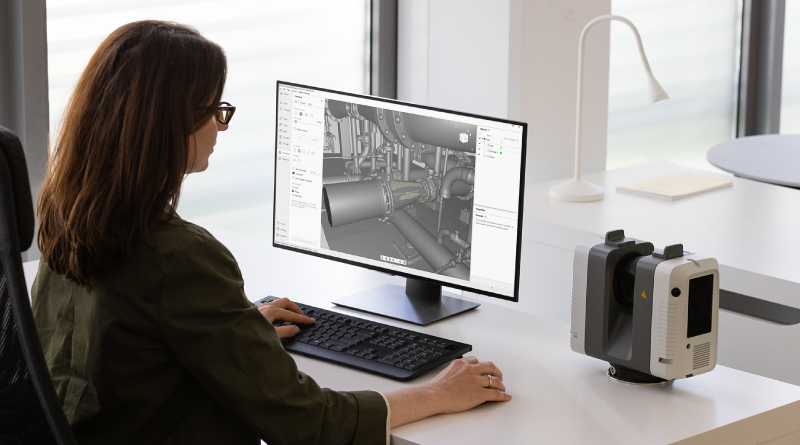

上傳至Artec Studio,精準定位掃描,並擬合至CAD,隨後導出至其他CAD軟體。



機載控制

Ray II|遠距雷射3D掃描

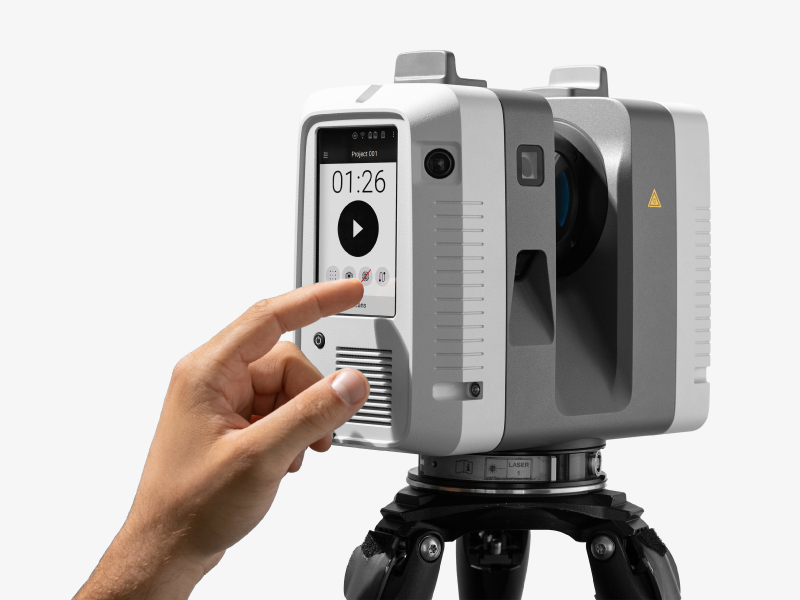

操作簡單且直觀,設備搭載基本功能,只需按下按鈕,無須電腦或其他設備。

攜帶方便

Ray II|遠距雷射3D掃描

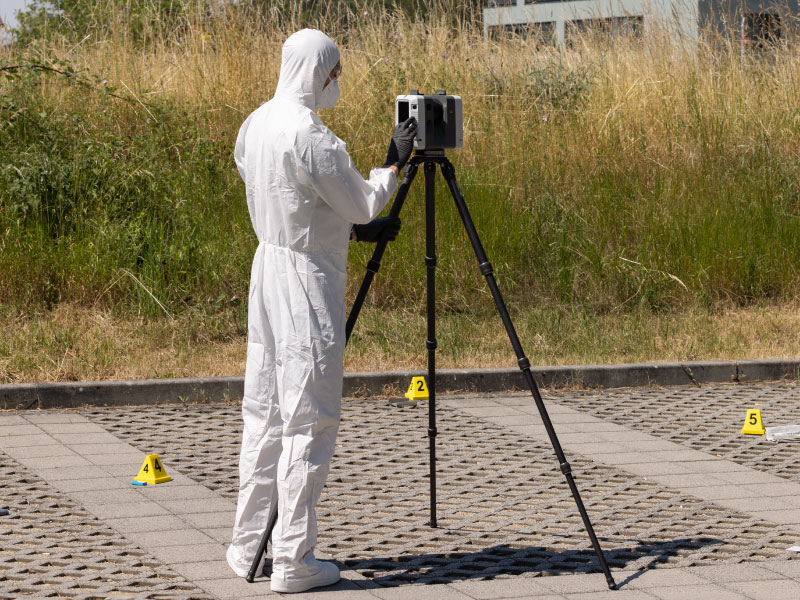

掃描器加上三腳架僅有5000克重 , 無須貼目標點 ,幾秒鐘即可完成架設 。

計量級精度

Ray II|遠距雷射3D掃描

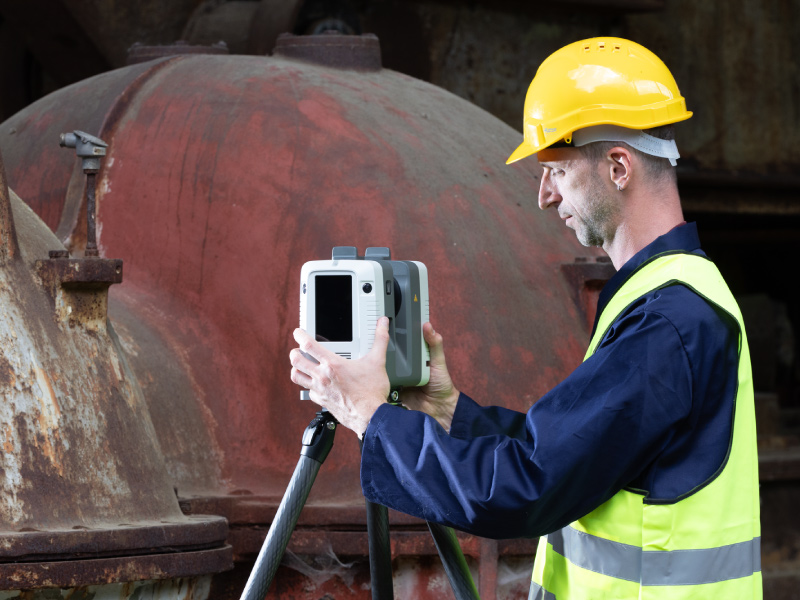

Ray II 具精度合規檢驗。設備如沒有校正到位,掃描器會掃描周圍環境自動校正,或提示需進一步動作。

Ray II|遠距雷射3D掃描

機載實時配準

特徵追蹤和高級算法幫助您實時追蹤掃描器的運作,實現直觀的3D空間導航,例如Ray II的視覺慣性系統(VIS)、高度計、指南針和全球導航衛星系統。

Ray II|遠距雷射3D掃描

持續供電系統

3D雷射掃描器Ray II由兩塊熱插拔電池供電,另兩塊電池處於待機狀態,隨時支援8小時掃描。需要掃描更久時,亦可邊掃描邊充電,電池組可無縫銜接。

Ray II|遠距雷射3D掃描

自動移除移動物體

Ray II 可自動智能移除進出場景的移動物體,專注捕獲您需要的數據。

Ray II|遠距雷射3D掃描

防水防塵保護:IP54 (IEC 60529)

防水防塵功能可防止顆粒或濕氣進入設備,保護您的掃描器,讓掃描數據更確實。




Ray II 遠距雷射3D掃描儀 應用影片



為各產業帶來更廣泛地遠距掃描應用


航空航太

利用 Ray II 高達200萬點/秒的強大捕獲速率,工程師可以簡化飛機檢驗、設計、開發、測試流程。


汽車

可快速捕獲機械外型和不規則表面,還能識別難以發現的缺陷,Ray II能生成高解析度點雲,可用於檢驗,碰撞測試、設計優化等工序。


數位孿生

Ray II 掃描器是製作數位孿生的理想之選,可達工業級精度、速度,在整個產品週期輕鬆捕獲表面數據。


品質檢驗

製造商和客戶能毫不費力地檢測出缺陷與不規則,加快生產過程,同時確保高產品控制水平。


逆向工程

Ray II 配合 Artec Studio 掃描至CAD功能,計量級精度無可比擬,細節豐富的高品質掃描讓逆向工程速度更快。


工業設計和製造
  • 逆向工程
  • 品質控制
  • 快速成型

文化保護

考古、文化與遺產保護者可用數位化的方式來保護無價的文物遺跡以及完成3D考古記載,不僅能定期檢查,也可用於虛擬展覽與細緻的遺址分析。


法醫偵查

調查人員可快速紀錄完整案發現場和證據,無線便攜的 Ray II 開啟刑偵調查新時代。

技術規格

 Artec Ray II
3D資料精度1.9 mm @ 10 m
2.9 mm @ 20 m
5.3 mm @ 40 m
測角精度18" (0.87 mm @ 10 m)
測距精度1.0 mm + 10 ppm
解析度3級可調設置:3 / 6 / 12 mm @ 10 m
範圍噪音0.4 mm @ 10 m
0.5 mm @ 20 m
視角360° (水平) / 300° (垂直)
掃描範圍0.5 - 130 m
最大資料獲取速度2,000,000 點/秒

在 10m 距離下,無紋理掃描時間

1.7 分鐘 @ 3mm 解析度
0.85 分鐘 @ 6mm 解析度
0.4 分鐘 @ 12mm 解析度
在 10m 距離下,帶紋理掃描時間2.7 分鐘 @ 3mm 解析度
1.9 分鐘 @ 6mm 解析度
1.4 分鐘 @ 12mm 解析度
相機系統3 相機系統 3600 萬像素,擷取 360° × 300° 全景影像範圍,原始數據 4.32 億像素
HDR自動,包圍序列曝光度5級
機載操作觸碰螢幕 , WVGA 全彩色顯示 , 480×800 像素
移動設備操作Artec Remote 應用程序適用於 iOS 、 安卓平板和智慧手機 , 可實現 :
˙ 遠程控制掃描功能
˙ 設置選擇
˙ 啟動掃描
實時配置VIS ( 視覺慣性系統 ) 和 IMU ( 影像增強慣性測量單元 )
實時計算兩個連續站點間的相對位置 , 自動完成點雲對齊
自動去除移動物件雙重掃描技術刪除移動的物件數據
檢查與調整現場檢查無目標角度參數
視覺慣性系統視覺提升慣性測量系統 ,
實時追蹤掃描器相較於前一站點相對位置的移動軌跡
傾斜傳感器基於 IMU 傾斜傳感器 , 傾斜補償精度18
( 是用正式或倒置方向的 ± 10° 範圍內的傾角補償 )
地理地位傳感器測高器 、 指南針 、 全球導航衛星系統 ( GNSS )
無線通訊集成無線模組 WLAN ( 802.11 b/g/n )
數據儲存AS256 , 256 GB 、 USB 3.0 、 可插拔的工業級閃存驅動器
掃描技術WFD 波形數位化增強的飛行時間技術
雷射安全等級1級 ( 符合IEC 60825-1:2014 ) , 1550nm (不可見)
尺寸 / 重量120 mm × 240 mm × 230 mm / 5.35 kg,標稱 ( 無電池 )
安裝機制快速安裝在 5/8'' 輕量級碳纖維三腳架或三腳架裝配器上
內部電池2顆可充電鋰電池 ( AEB364電池 )
續航 : 長達 4 小時
重量 : 340 克/顆
外置電源GEV282 AC 裝配器
工作溫度-5 至 +40℃
儲存溫度-40 至 +70℃
工作最低溫度-10 至 +40℃
防塵 / 防水固體顆粒 / 液體侵入保護 IP54 ( IEC 60529 )

Artec Studio 軟體實力年年升級

備受行業讚譽、3D掃描與資料處理的專業軟體

Artec Studio軟體每年皆會進行更新,讓您的掃描器越發強大,實現更多可能,功猶如每年都在使用全新掃描器般的體驗,如大幅縮減掃描時間,HD模式可使手持3D掃描儀解析度提升一倍等的出色表現。


相容Control X

Control X 在後臺運行時,選擇需要檢測的物件,讓 Artec Studio 為您定制報告。質檢任務最重要的報告即可自動生成。


攝影測量 + 掃描資料 = 完美 CGI

創建準確高清的3D模型,可直接用於CGI、VR/AR、動畫。在Artec Studio中,您可以合併掃描資料和攝影測量結果,同時收穫高品質紋理和精准幾何。

詳細功能介紹


1. 導入與檢測STEP、IGES、X_T等CAD模型,輕鬆直接與網格檔進行色階偏差比對,並可標註單點偏差注釋。
Ray II|遠距雷射3D掃描
Ray II|遠距雷射3D掃描
Ray II|遠距雷射3D掃描

2. 可創建CAD幾何特徵(如圓柱、平面等),並可依此對齊至世界座標做精確的定位,或是將其導出至第三方軟體。

3. 可依據所創建的CAD特徵平面來進行截斷面,並且Artec Studio 16截斷面時運算速度更加提升。
Ray II|遠距雷射3D掃描
Ray II|遠距雷射3D掃描
Ray II|遠距雷射3D掃描
4. 紋理背景顏色抑制功能可降低物件擺放的桌面或是轉盤上的紋理,渲染至物件底部邊緣,導致紋理貼附錯誤的情況。
Ray II|遠距雷射3D掃描
5. 可將任何的設備或是任何的軟體,所取得的物件紋理資料,貼附在其它的掃描設備取得的無紋理網格檔上。
Ray II|遠距雷射3D掃描


6. 基於AI神經網路的HD模式為Artec手持3D掃描儀使用者帶來驚豔的高解析度掃描,智能噪點過濾功能讓數據更乾淨、處理更快速,輕鬆捕獲難掃區域,包括凹面幾何,還能清晰還原所有薄邊。
Ray II|遠距雷射3D掃描
Ray II|遠距雷射3D掃描
Ray II|遠距雷射3D掃描
Ray II|遠距雷射3D掃描
7. 操作步驟可隨時撤銷 / 重做。

8. 先進的3D點雲演算法,包括:孔填充、網格簡化、雜點過濾、邊界順滑等等。

9. 完整的3D編輯工具 (擦除器順滑筆刷座標轉換)。

10. 十三種語言界面:繁體中文、簡體中文、捷克語、英語、法語、德語、意大利語、日語、波蘭語、 俄語、韓語、西班牙語和土耳其語。

11. 點雲資料貼附彩色紋理的後製工作可一鍵自動完成。

12. ARTEC STUDIO可分析物體表面,自動調整掃描儀敏感度,易於捕捉難度極高的表面,如頭髮或反光、 黑色的物體。

13. ARTEC STUDIO可為掃描資料選擇最優化3D演算法建構高精度3D模型。

14. 智慧基底移除功能可自動移除物件下方不必要之數據。

15. 全新3D雷達模式及時以綠色呈現3D數據提示您目前掃描儀是否處於最佳距離位置。

16. 可根據需要選擇輸出3D格式:OBJ、PLY、WRL、STL、AOP、ASC、PTX、E57、XYZRGB。

17. 製作成的3D模型可以適用於各種3D應用軟體
Ray II|遠距雷射3D掃描
