精密測量的兩種利器

在現代製造業與品質控制中,精密測量工具扮演著不可或缺的角色。CMM(三次元量測儀)以其極高的測量精度,長期成為業界的標準。而隨著科技進步,3D Scanner(3D掃描器)憑藉其快速靈活的特性逐漸崛起,成為傳統量測方法的重要補充。本篇將探討這兩種工具的特點與應用場景,幫助您選擇最適合的測量方式。

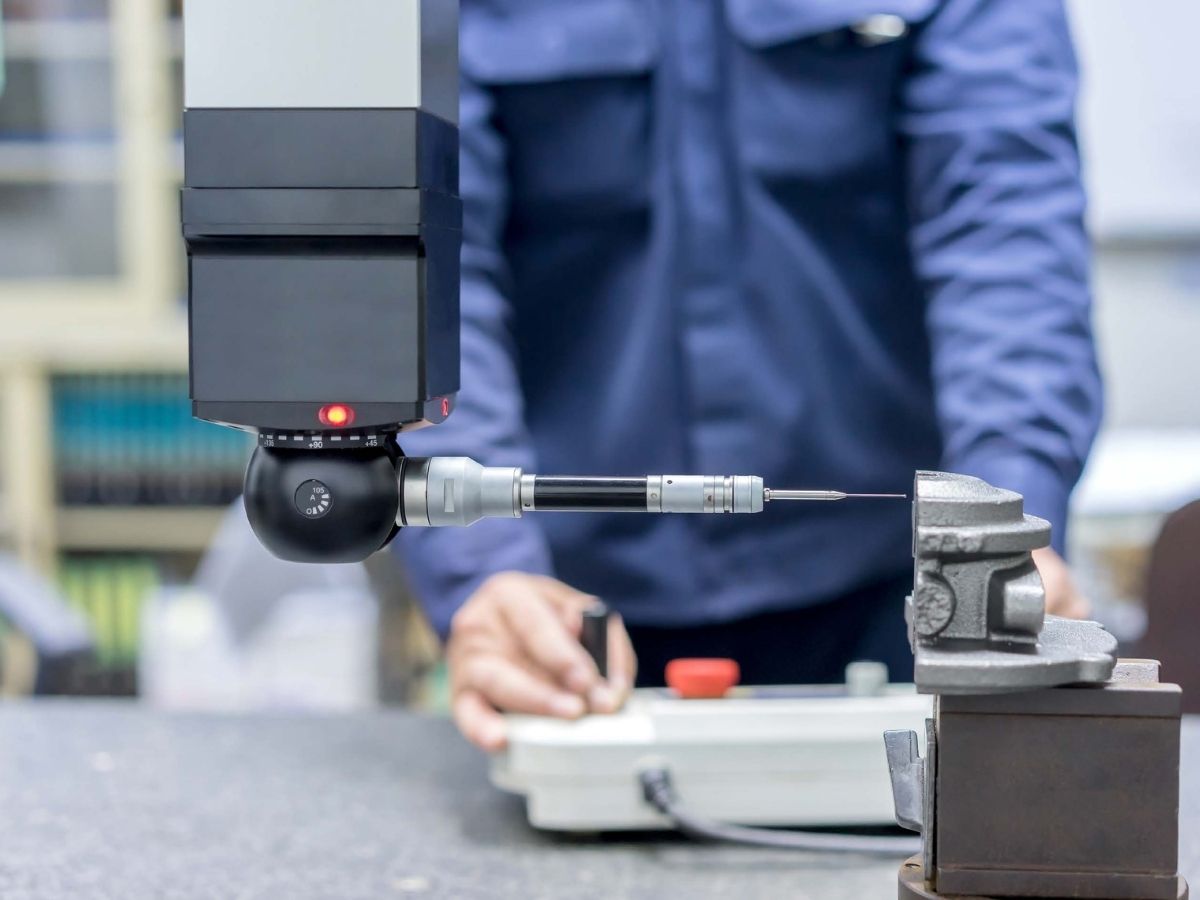

三次元量測的應用場景與特點

CMM作為精密測量的標準工具,特別適合以下應用場景:
  1. 高精度需求,適用於微米級別的精密測量,確保製造過程中的每個細節都符合設計規範。
  2. 穩定性要求高的環境,對於穩定性要求極高的檢測流程,CMM提供可靠的長期測量解決方案。
  3. 大型工件測量適合高剛性、大型工件的固定測量,可確保測量過程中的一致性與準確性。

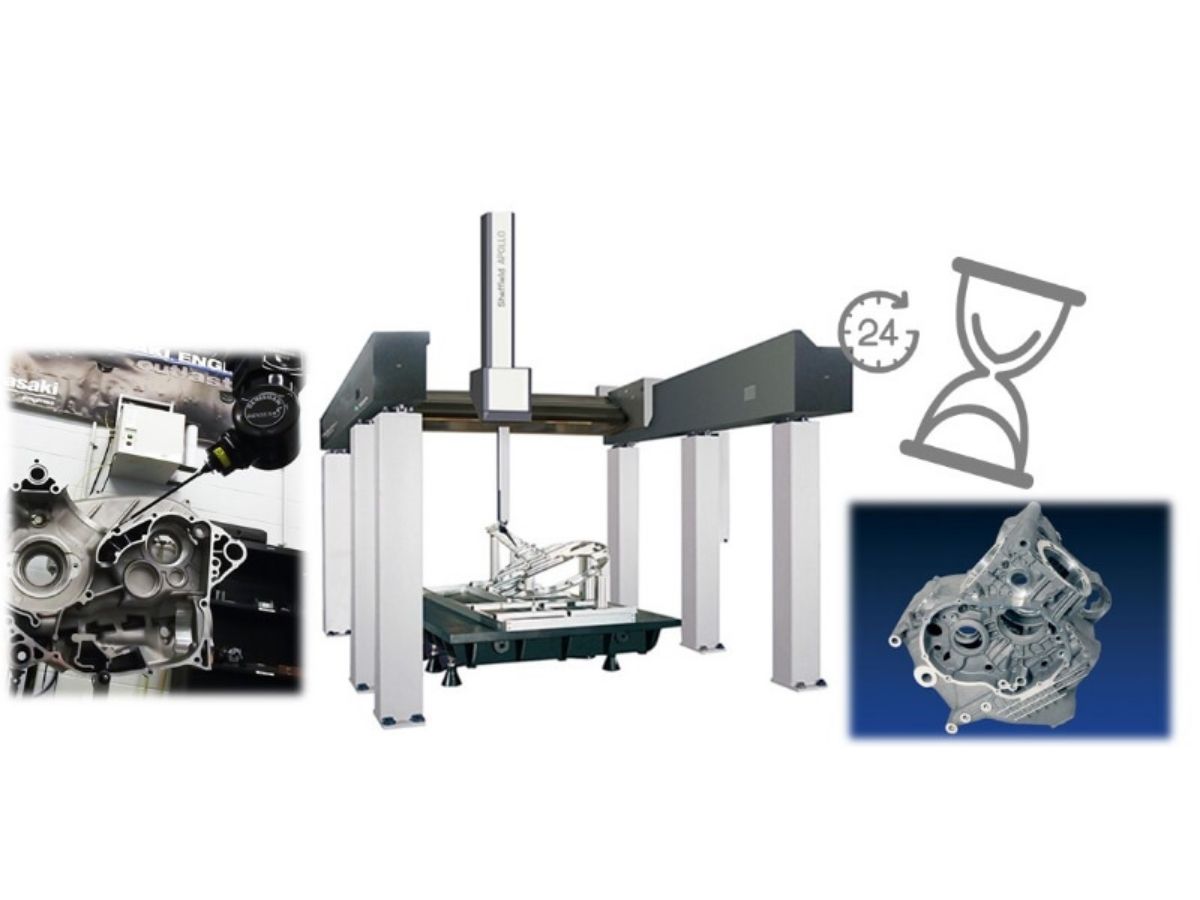

三次元量測的挑戰

通常企業會選擇優先導入量測設備來加速檢測流程增加產能,最常見的量測設備不外乎為三次元量測,為市場上最精確的測量設備,但侷限性也非常明顯:
  • 空間與環境需求高:需考量空間大小、室內的溫度、濕度和振動等因素。
  • 技術挑戰:無法即時分析應用測量結果,報告輸出效率低。
  • 測量複雜性高:多孔徑、多尺寸、工件形狀複雜時,量測多個尺寸困難且耗時。
  • 技術門檻高:治具架設、定位水平與原點架設的重複性問題常成為瓶頸。

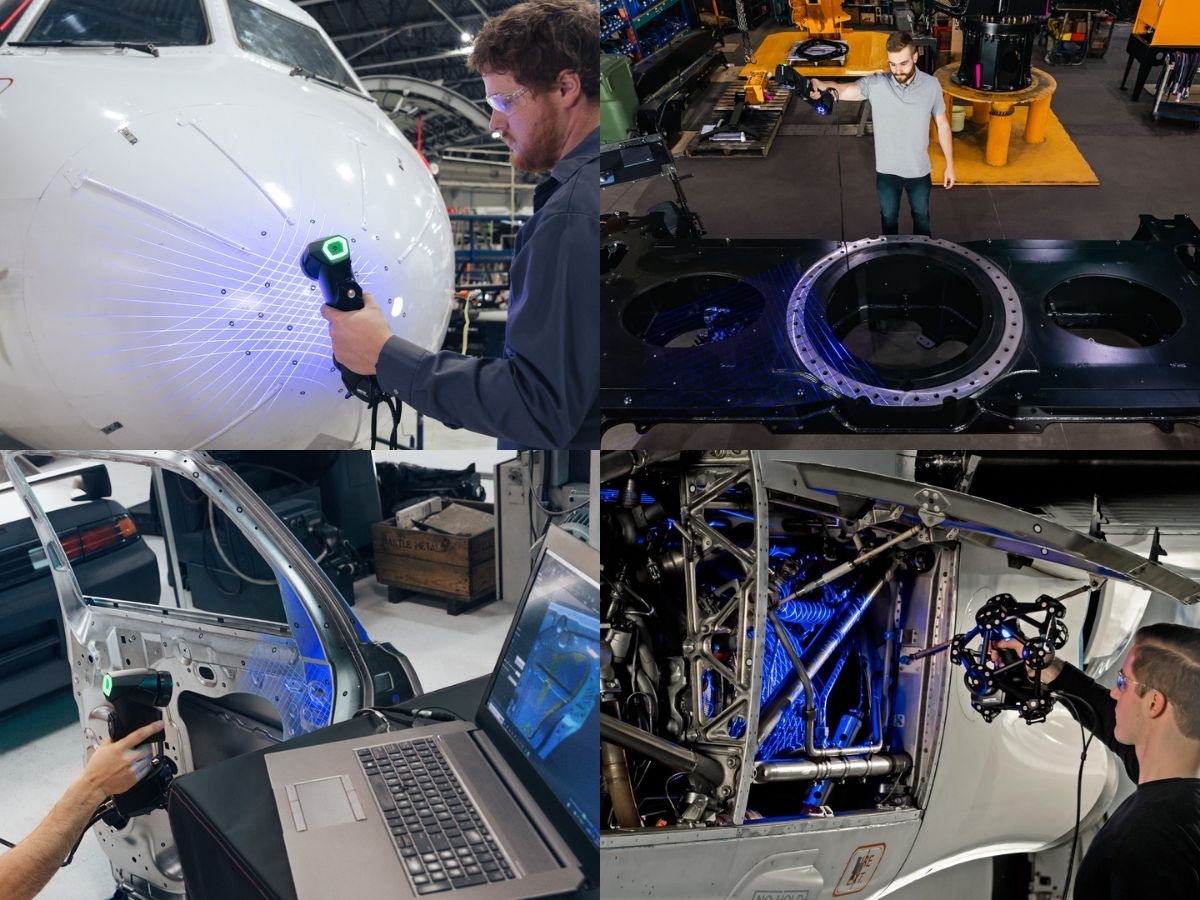

為什麼選擇3D Scanner?

此方式可取代傳統測量方式,並具有以下優勢:
1.不破壞掃描工件
• 提供精準、真實的三維掃描,保護工件完整性。
2.快速檢測誤差
• 掃描資料可與標準件進行對比,輕鬆瞭解加工尺寸及誤差分佈情況。
3.處理複雜形狀
• 掃描死角少,適合複雜曲面與幾何公差的測量需求。
• 傳統方法難以獲取的檢測資料,可透過3D掃描技術輕鬆獲取。
4.靈活性與便攜性
• 適合多場景應用,無需複雜安裝或高額維護成本。
• 操作簡單,縮短學習曲線,提升生產力。






3D Scanner與CMM三次元量測比較

特點3D ScannerCMM三次元量測
測量速度快速,適合大範圍掃描緩慢,單點測量
操作靈活性高,適合多種環境與材質低,固定位置
精度高,且可即時取得量測結果極高,但量測結果無法及時使用
對物體影響無,非接觸式需接觸,可能影響脆弱材料
價格與維護相對經濟,維護成本低高昂,維護需求高
測量範圍廣,複雜曲面亦可輕鬆獲取侷限,量測耗時費力


3D Scanner 推薦 | 3D掃描器推薦

測量工具怎麼選?CMM三次元量測 VS. 3D Scanner
Artec 手持式3D掃描

利用高精度、便利型3D掃描技術簡化工程、工業製造、醫療保健、科技教育產業流程。

測量工具怎麼選?CMM三次元量測 VS. 3D Scanner
Creaform 可攜式量測級3D雷射掃描

同等級產品中精度最高、最全面的3D掃描解决方案。

3D Scanner 應用領域

相較於傳統的CMM三次元量測,3D Scanner可較快速地獲取實物的3D資料模型,可應用於3D數位模型展示、逆向工程服務(RE)、數位化檢測等多個方向和領域。

測量工具怎麼選?CMM三次元量測 VS. 3D Scanner

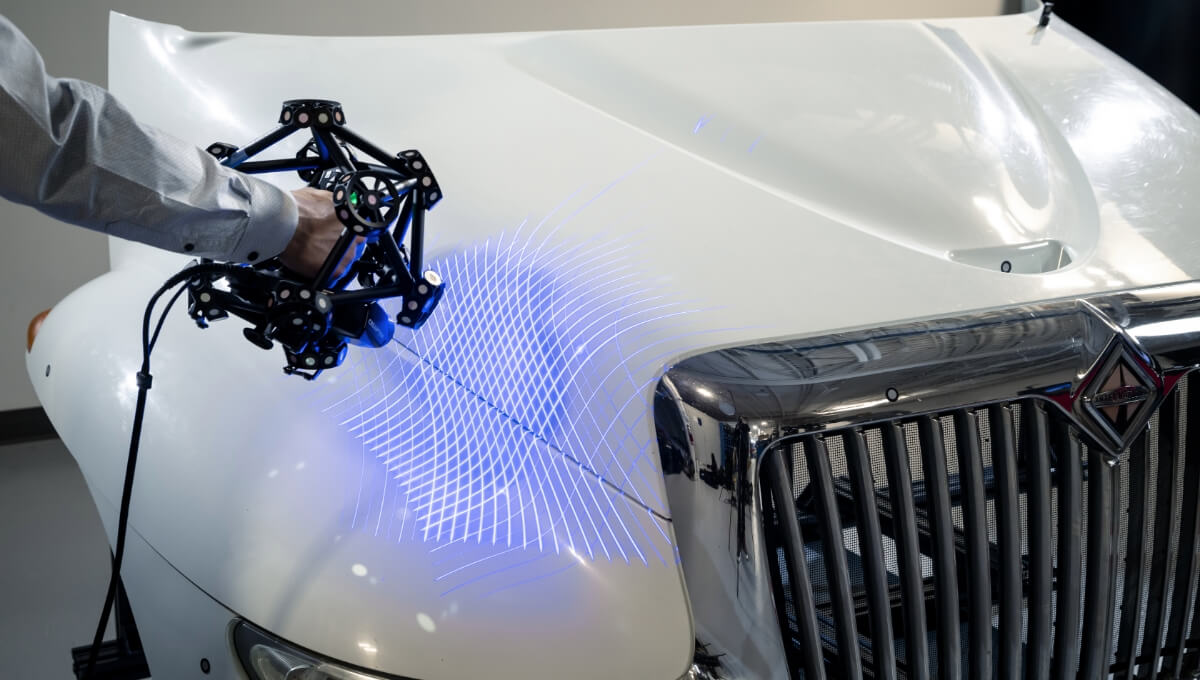

汽車外觀逆向設計
測量工具怎麼選?CMM三次元量測 VS. 3D Scanner

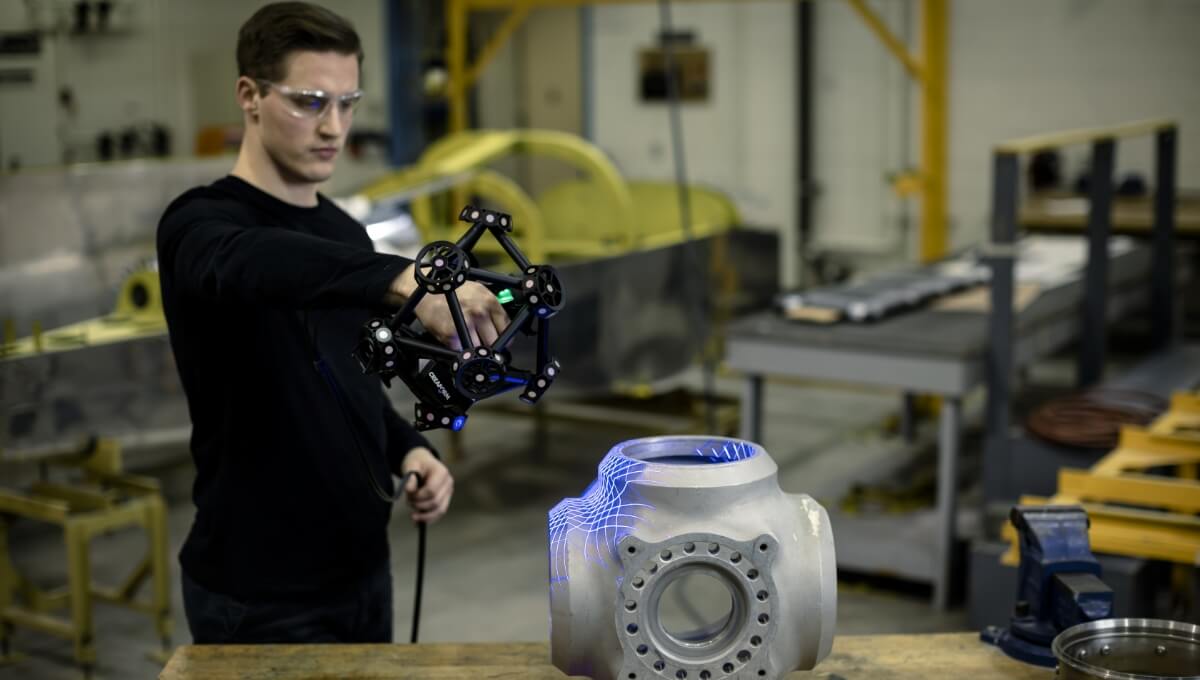

鑄件、模具檢測
測量工具怎麼選?CMM三次元量測 VS. 3D Scanner

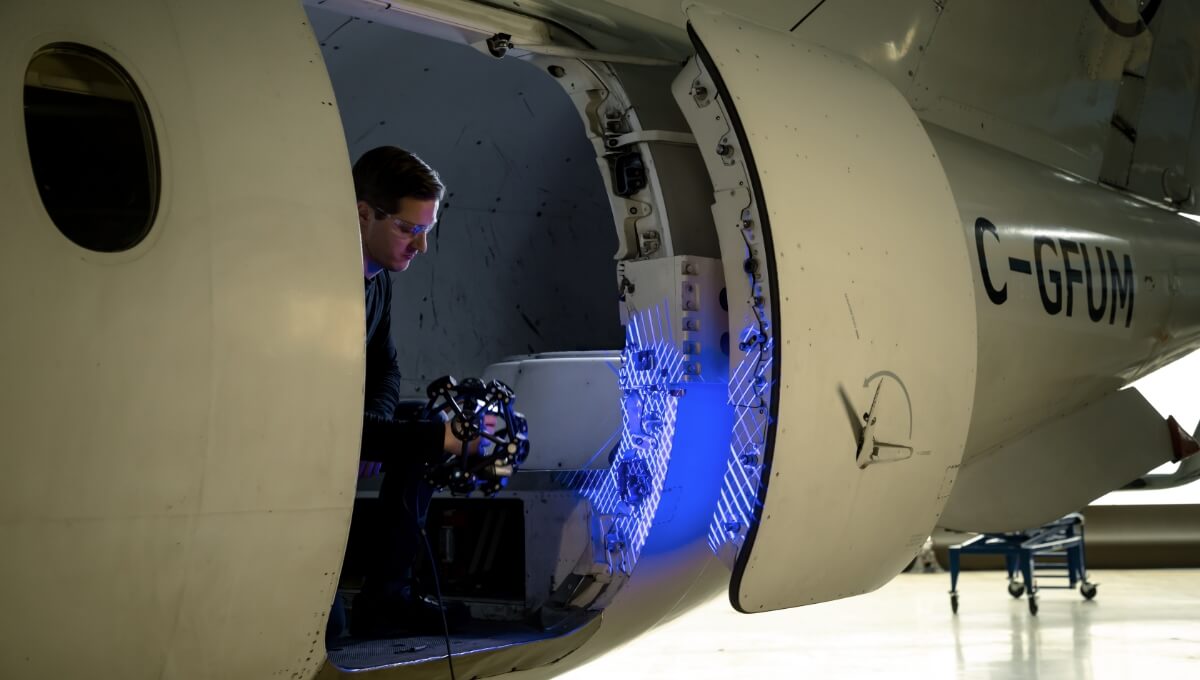

航太內裝逆向建模
測量工具怎麼選?CMM三次元量測 VS. 3D Scanner

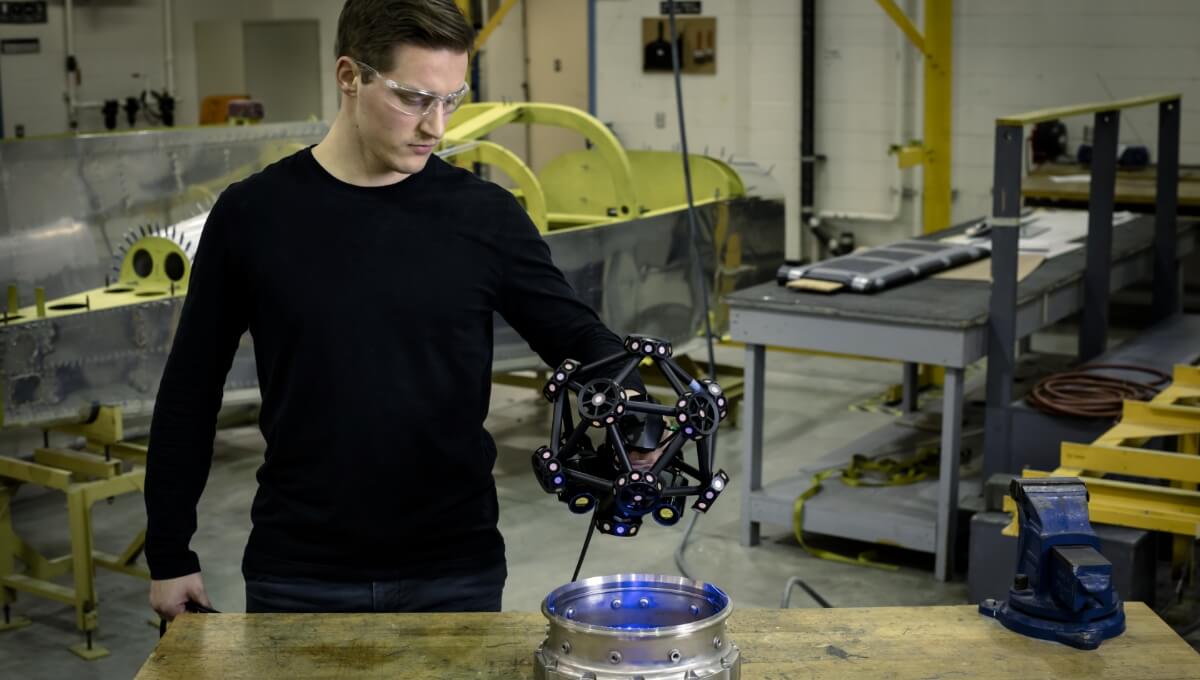

零部件檢測
測量工具怎麼選?CMM三次元量測 VS. 3D Scanner

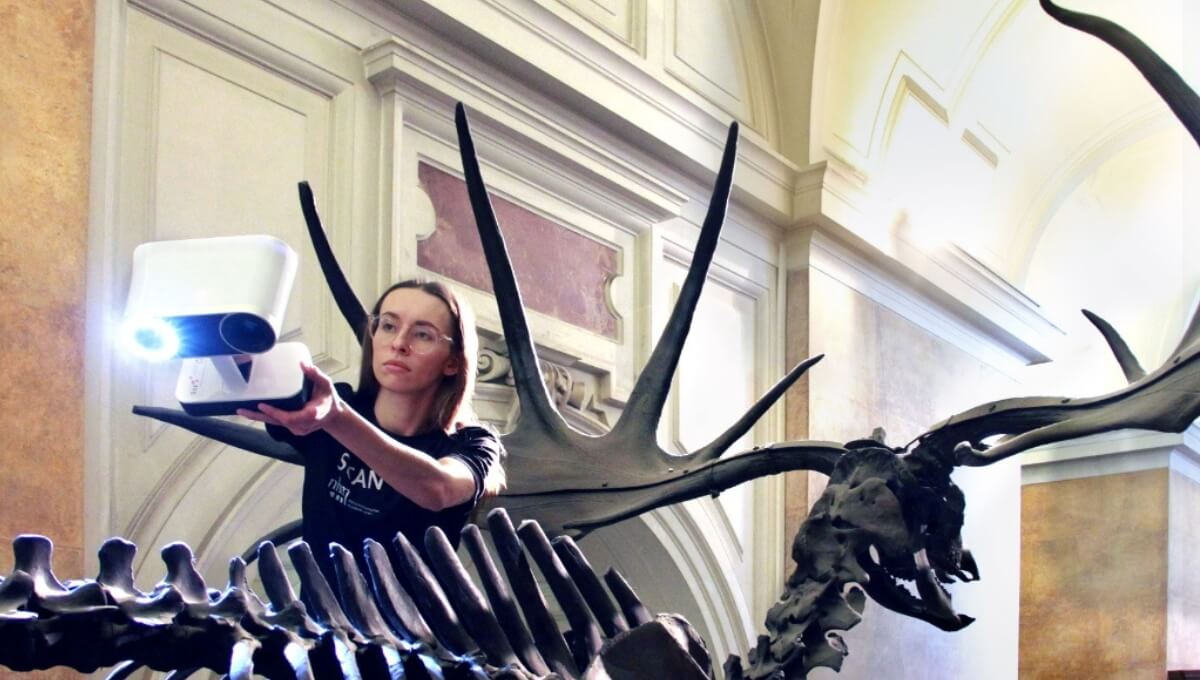

歷史文物數位典藏




詢問3D Scanner推薦?

如欲進一步了解3D Scanner介紹、3D Scanner價格,歡迎洽詢通業技研。
