R-Series 自動化3D掃描

快速且精確的自動化品質控制3D掃描解決方案

Creaform R-Series™ 3D掃描解決方案專為自動化品質控制應用而設計,非常適合需要在不影響精度的情況下,更快測量更多零部件尺寸、發現品質問題及提高生產力需求,以做出更好決策的客戶。其總共包含以下三項系列產品:


R-Series 自動化3D掃描

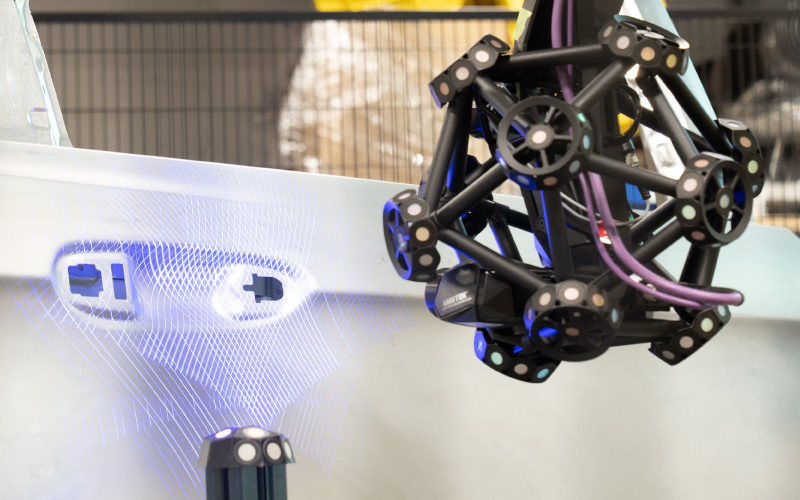

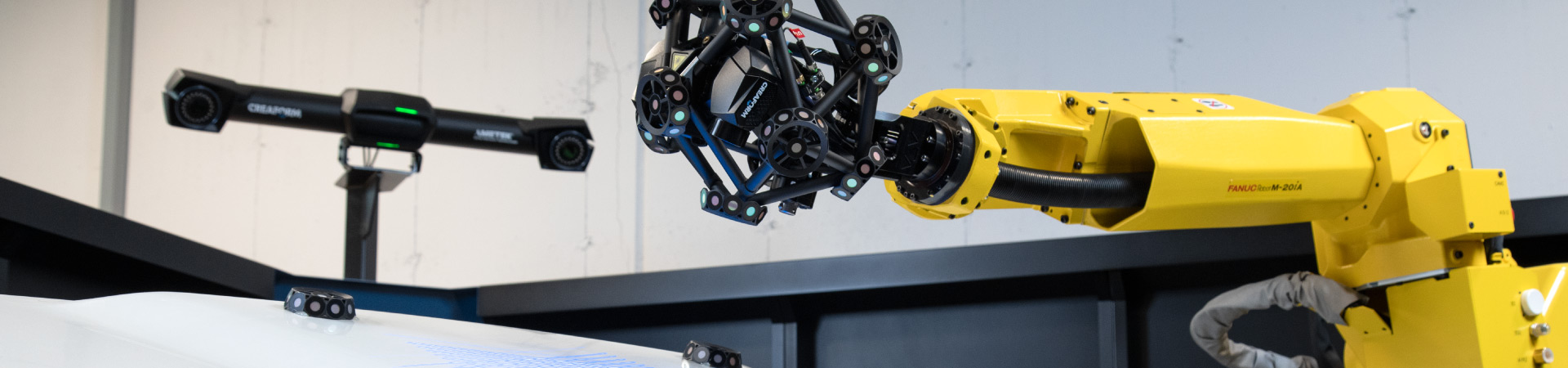

➀ MetraSCAN 3D-RTM

一款高性能自動化3D掃描檢測設備,專為自動化品質控制應用而設計。可無縫集成到任何生產流程中,在工廠現場進行線上檢測,不僅能夠提高生產效率,還能提升各種類型零部件的檢測精度,且不受零部件尺寸、幾何形狀、表面光粗糙度或反射率的影響。是自動化品質控制策略的理想之選。

R-Series 自動化3D掃描

➁ CUBE-RTM

將MetraSCAN 3D-R的強大功能整合的高生產力工業量測室,專為工廠現場的在線檢測而設計。與傳統的座標量測設備相比,CUBE-R 的速度更快,可提高生產力和效率。

R-Series 自動化3D掃描

➂ VXscan-RTM

是一款離線編程軟體,能輕鬆地編程機械手臂路徑並優化視線和掃描速度,讓不是3D掃描或機械手臂技術專家的操作者也能在很短時間獲得精準的尺寸測量數據,簡化自動化品質控制系統的部署。

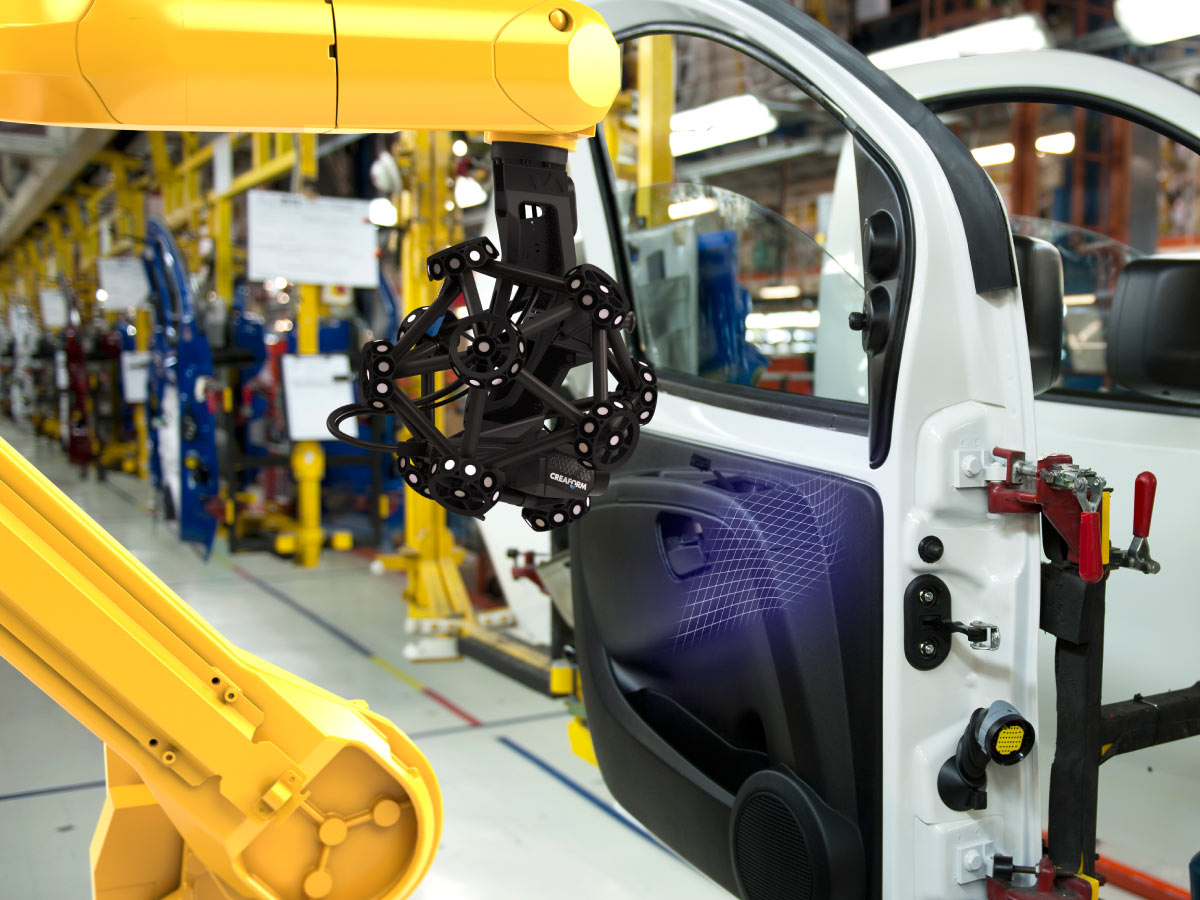

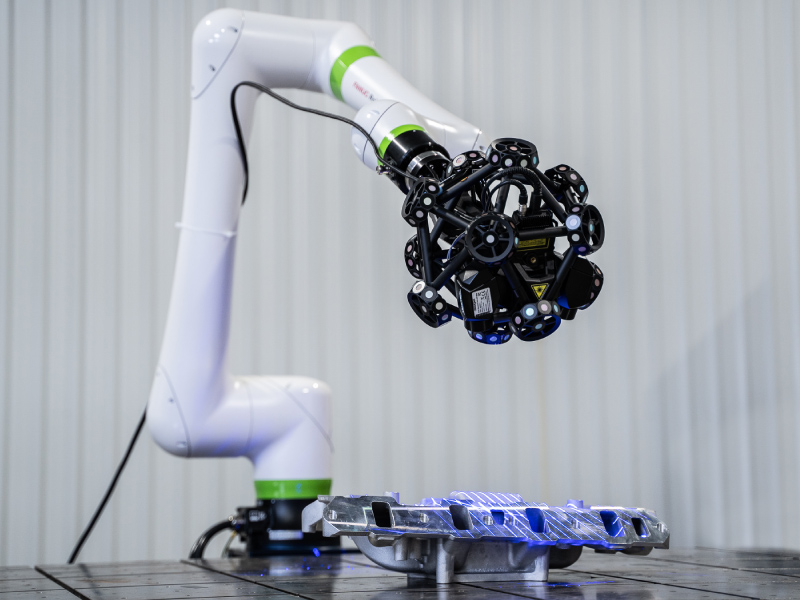

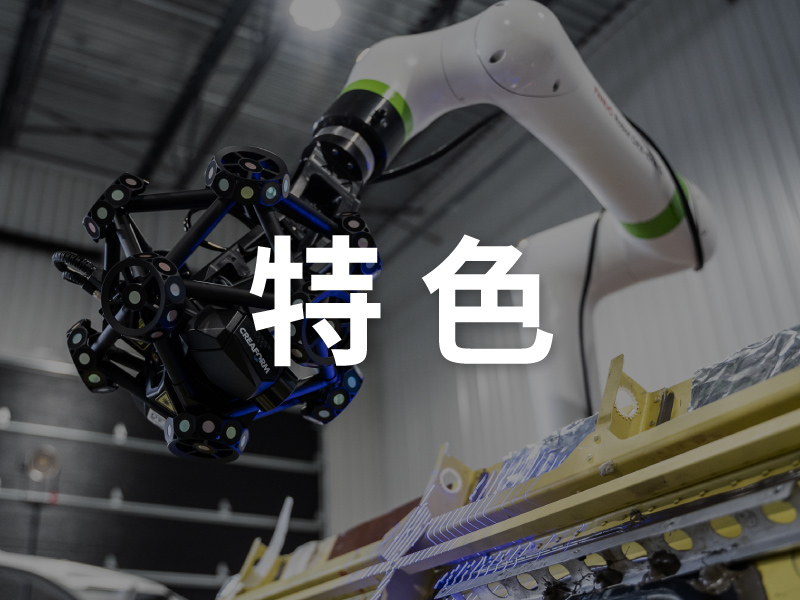

➀ About MetraSCAN 3D-RTM




R-Series 自動化3D掃描

速度

MetraSCAN 3D-R 每天可測量數百個零部件,可直接在廠間對零部件進行品質控制,易於集成、安裝快速且簡單,為量產時在線檢測的理想選擇。


  • 測量速度快,適合各種表面、邊緣和幾何特徵
  • 高密度掃描區域 - 最高達69條雷射線
  • 每秒高達300萬次測量的掃描高速率

精度與解析度

具計量級精度、可重複性和解析度,因此無論是掃描表面、裝飾物還是幾何特徵,都能提供高品質的結果,並且無須嚴謹的測量設置。


  • 動態參考特性 - 不受不穩定性、震動和溫度變化的影響,確保現場精度
  • 可靠的驗收測試 - 基於VDI/VDE 2634 Part3、基於ISO 10360標準、ISO 17025認證實驗室
  • 體積精度高達0.078mm、高解析度0.015mm


多功能性

MetraSCAN 3D-R結合光學和藍光雷射技術,既能對高亮面或不同反射率的工件進行高效3D掃描,又能測量不同尺寸和表面幾何形狀的零部件。具備靈活的解決方案,可符合各種用戶需求。


  • 藍光雷射技術特別適用於高亮和反光表面
  • 訂製的集成選項
  • 適用各種零部件,甚至是大型零部件的尺寸和幾何形狀

操作簡易

操作簡單、與計量軟體相容以及離線程式設計等特點,是一款人人 (無論其專業知識或經驗水準如何) 都能使用的3D掃描器,非常適合現場操作人員。


  • 無須機器人或計量學方面的專業知識
  • 與計量軟體、工業和協作機器人相容
  • VXscan-R智慧掃描和機器人路徑編程
R-Series 自動化3D掃描

MetraSCAN-R BLACKTM | Elite

適用於掃描表面複雜的部件

MetraSCAN-R BLACK™ | Elite 將3D掃描引領至全新的高度。 掃描範圍大,具45條藍光雷射線,大大加快了獲取資料的速度,非常適用於的幾何形狀複雜、不同類型材料和表面的工件,包括大型鑄件、大型汽車和重工業零件或任何其他複雜的零部件或元件。

  • 光源:45條雷射線
  • 測量速率:1,800,000次測量/秒
  • 掃描區域:310x350mm

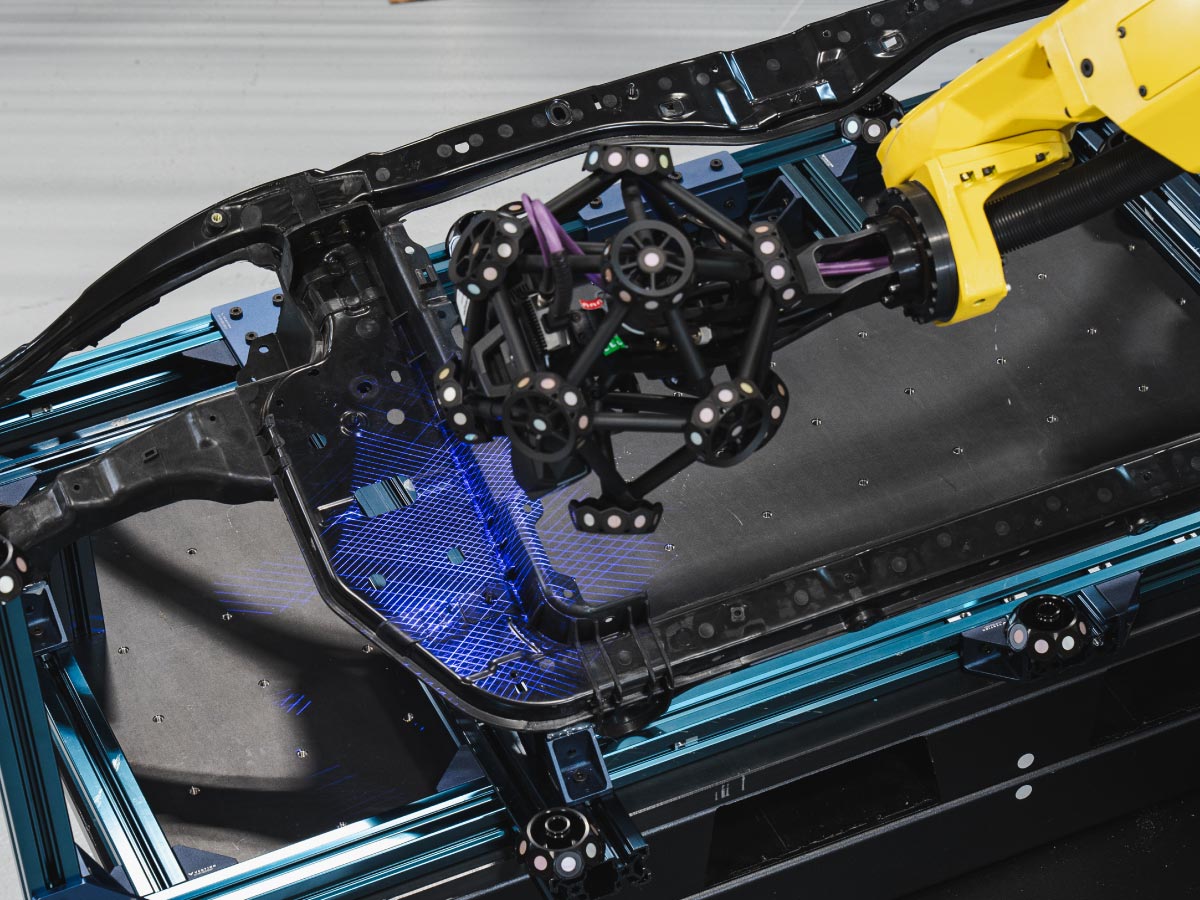

MetraSCAN-R BLACKTM | Elite HD

適用於掃描有許多邊緣、剪切面、邊界的部件

基於和MetraSCAN-R BLACKTM|Elite相同的高性能技術,MetraSCAN-R BLACK™|Elite HD具有更高的解析度以更好地滿足汽車市場用戶的需求。更優化的視野設計,在應對更具挑戰的應用時,速度和可重複性方面能發揮更佳的性能,例如鈑金件的3D量測。

  • 光源:69條雷射線
  • 測量速率:3,000,000次測量/秒
  • 掃描區域:190x170mm

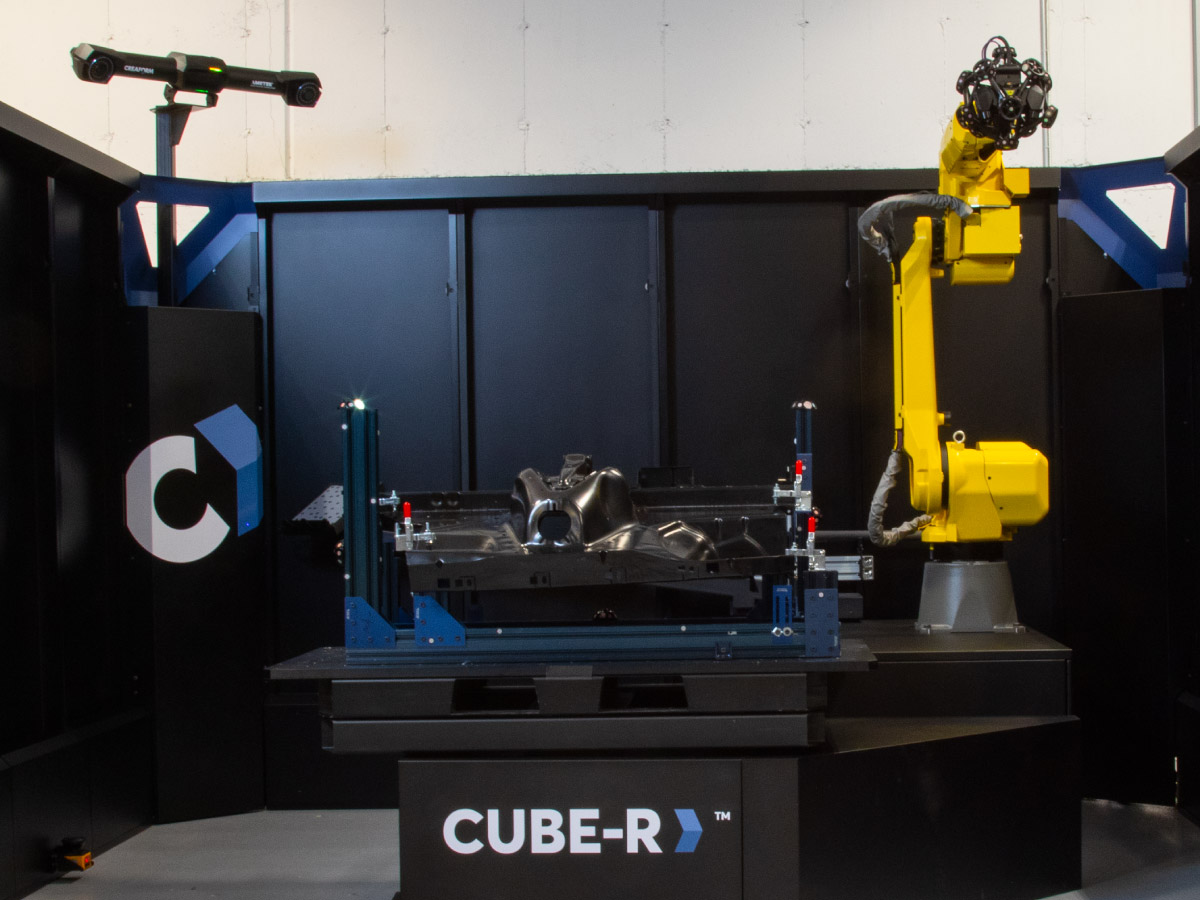

➁ About CUBE-RTM


用於自動化品質控制的解決方案

CUBE-R 具有 MetraSCAN 3D-R 的強大功能,是一個高生產力的測量單元,可隨時安裝到製造過程中,其堅固耐用的設計適用於工業環境,並根據工廠環境檢測需求進行優化。
VXscan-R易於使用的介面最大限度地提高自動化檢測能力,並最大限度減少與操作人員的交互。

  • 易於使用
  • 堅固耐用的設計
  • 可選的資產保護配置
  • 使用 VXscan-R 操作

CUBE-R 解決方案

可自由選擇不同的配置,满足您在尺寸和安全性方面的具體需求
R-Series 自動化3D掃描

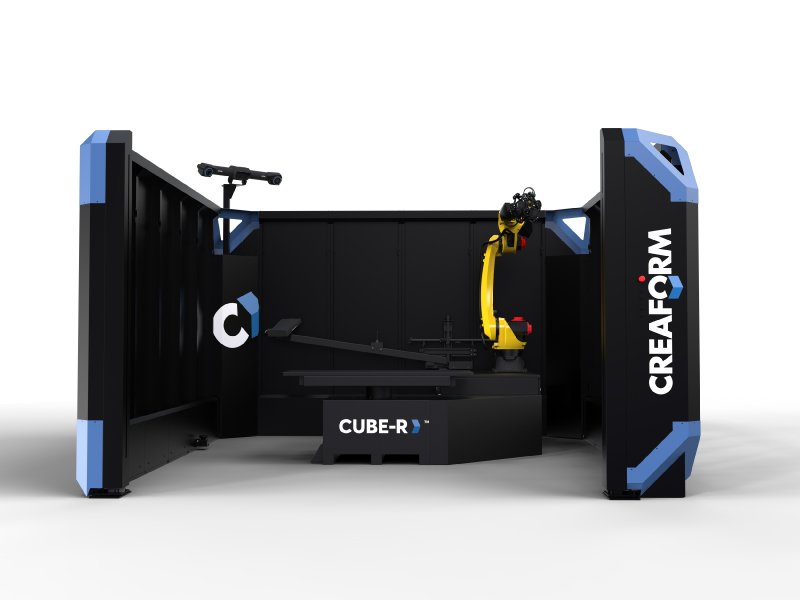

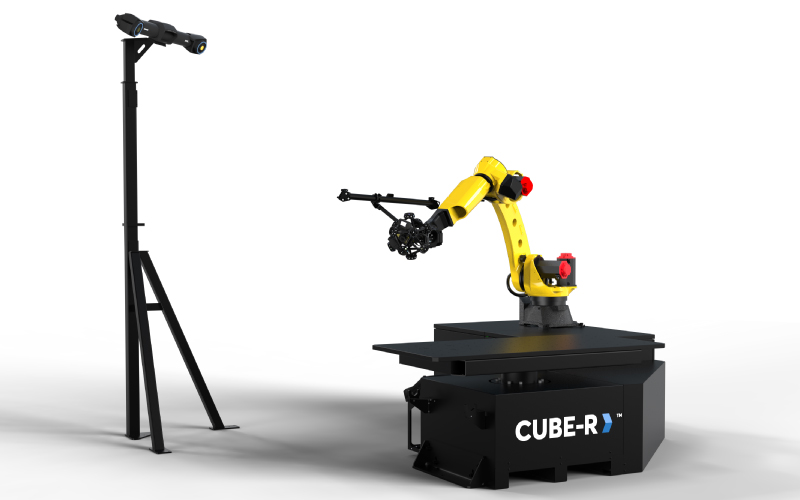

CUBE-R 光幕

R-Series 自動化3D掃描

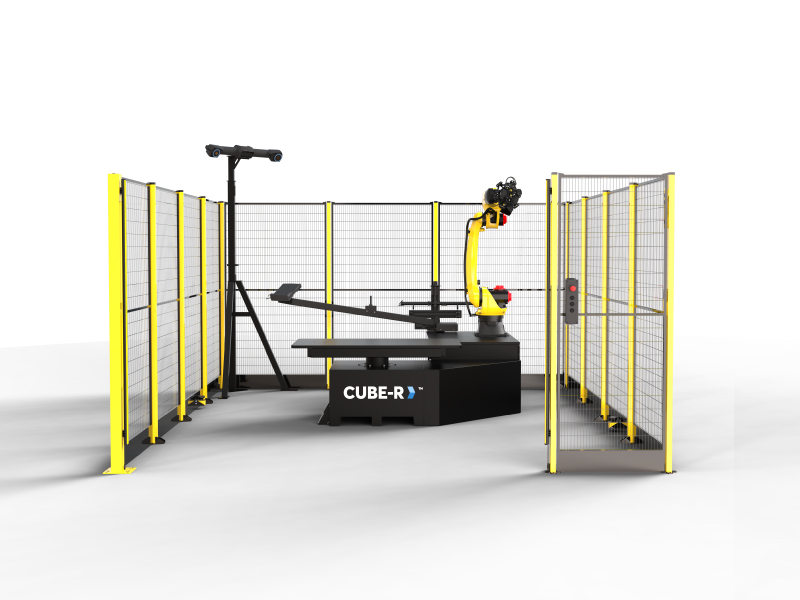

CUBE-R 安全圍欄和光幕

R-Series 自動化3D掃描

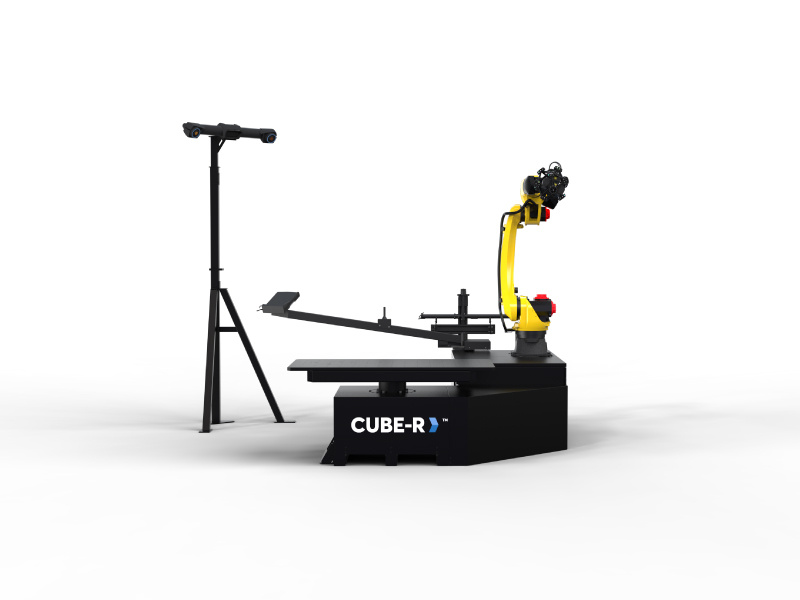

CUBE-R 模組

R-Series 自動化3D掃描

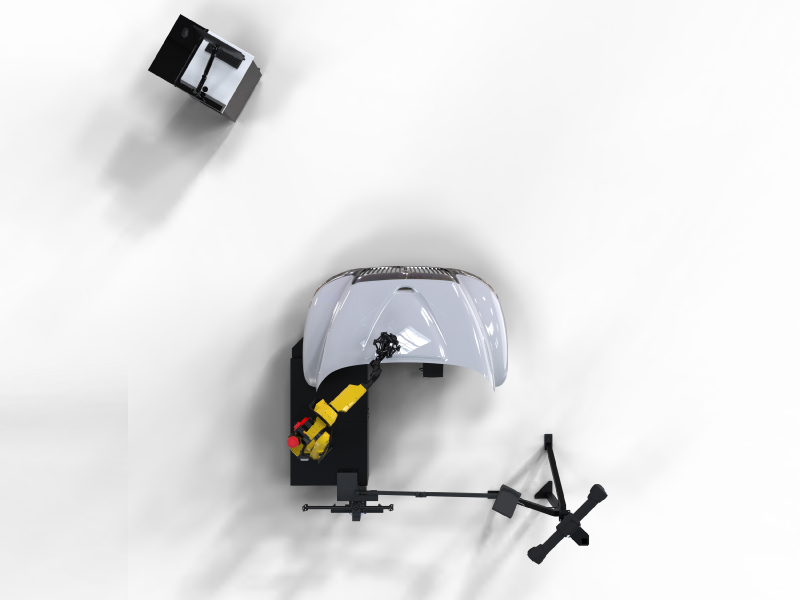

CUBE-R 客製化配置

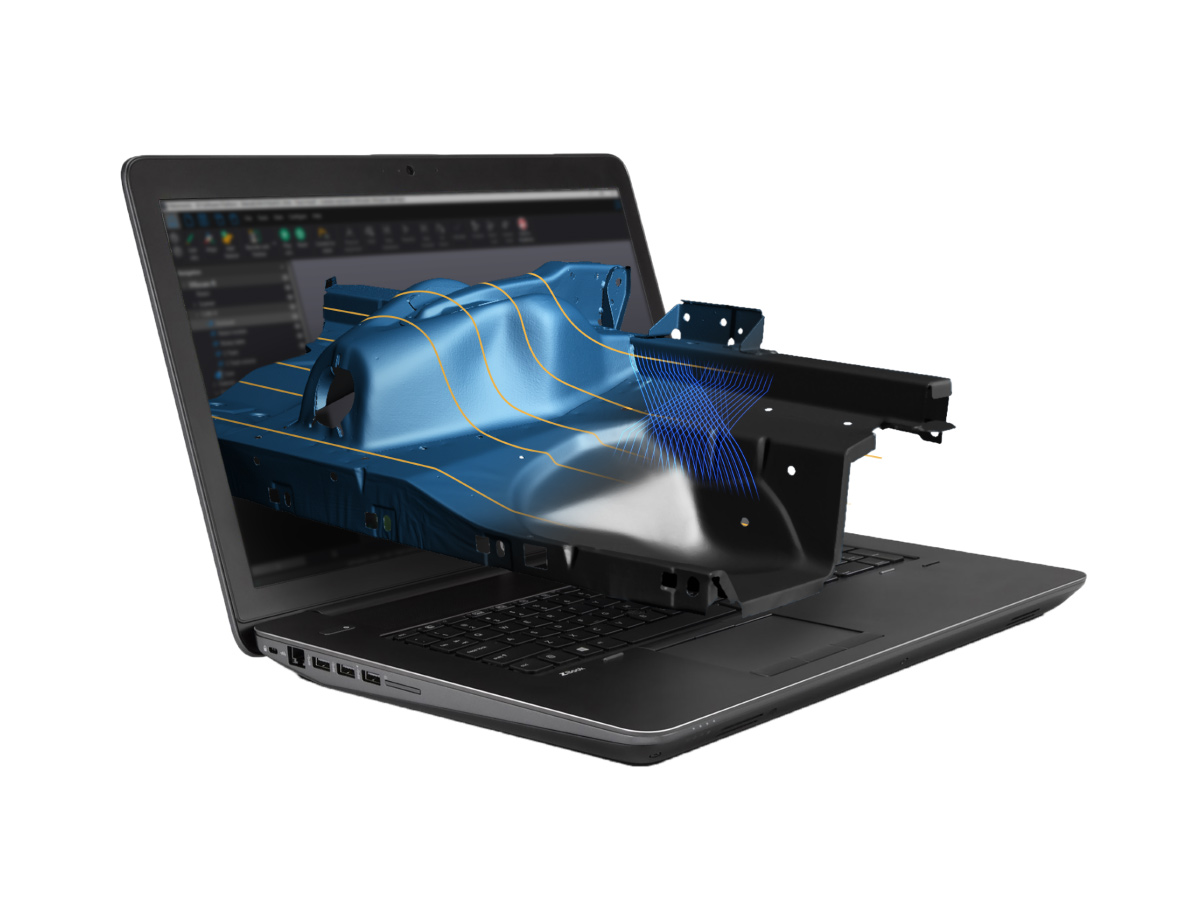

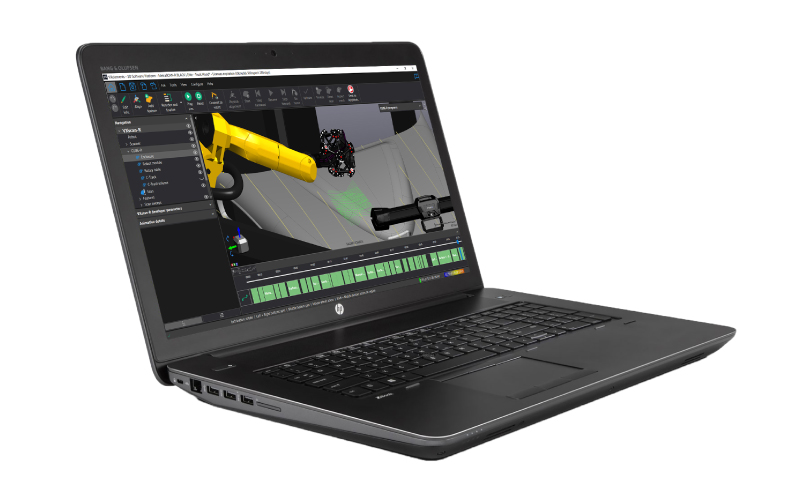

➂ About VXscan-R


數位孿生環境軟體模組

VXscan-R 是一款可靠、精確的數位孿生環境軟體,可用於專案準備、掃描參數調整(速度、快門時間和掃描解析度)以及類比和任務執行。由於 VXscan-R 的智慧掃描和專用功能,機器人路徑程式設計和視線優化變得更加簡單和快捷。

特點

  • 導入CAD和虛擬對齊
  • 配置所有掃描參數
  • 自動創建機器人路徑
  • 類比掃描
  • 匯出類比資料
  • 與機器人相連
  • 物理對齊
  • 移動機器人和即時採集
  • 程式驗證

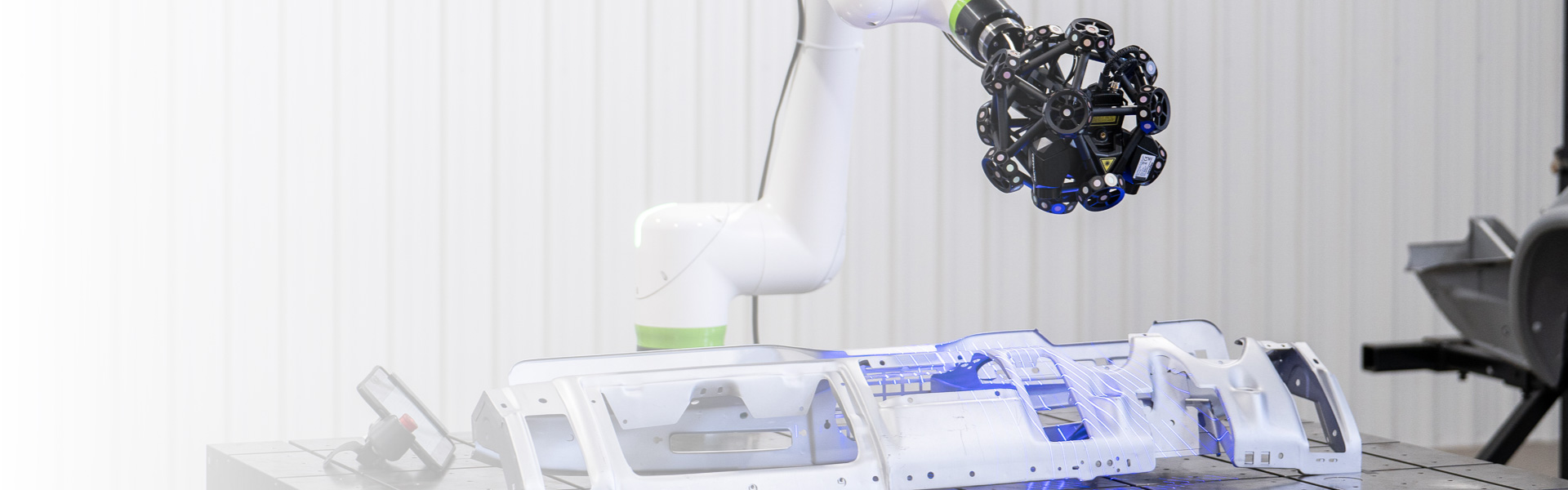

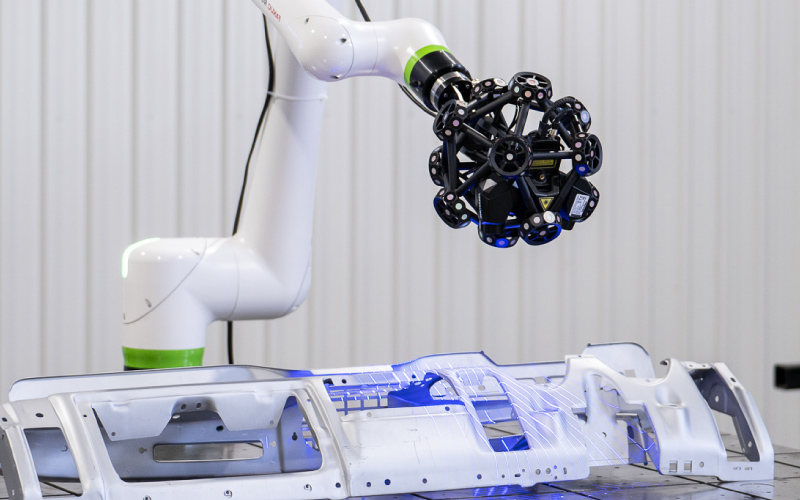

R-Series 應用領域

  • 產線自動化檢測,每天可檢測數百件部件
  • 沖壓件(車身面板、車門、車前板等等)
  • 大型檢測
  • 非接觸式自動掃描
  • 表面尺寸快速掃描

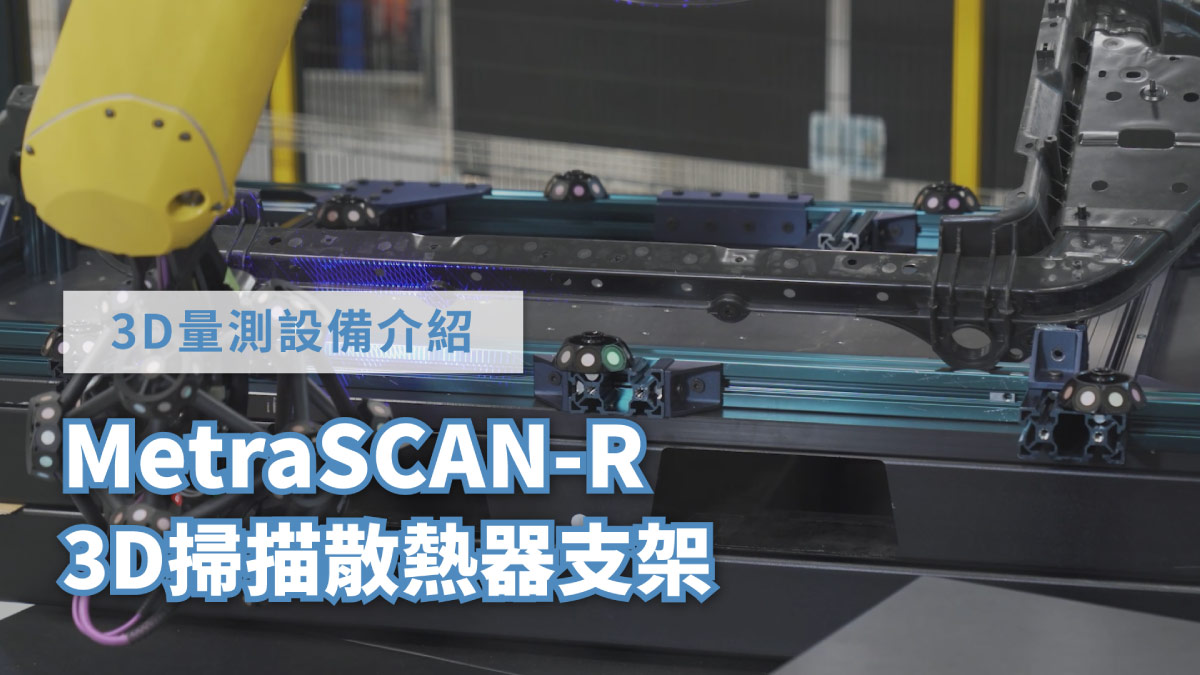

R-Series 自動化3D掃描 影片介紹

R-Series 自動化3D掃描
R-Series 自動化3D掃描
R-Series 自動化3D掃描
R-Series 自動化3D掃描

可搭配設備


R-Series 自動化3D掃描
MaxSHOT 攝影量測輔助系統
R-Series 自動化3D掃描
C-Track 現場量測工作站
R-Series 自動化3D掃描

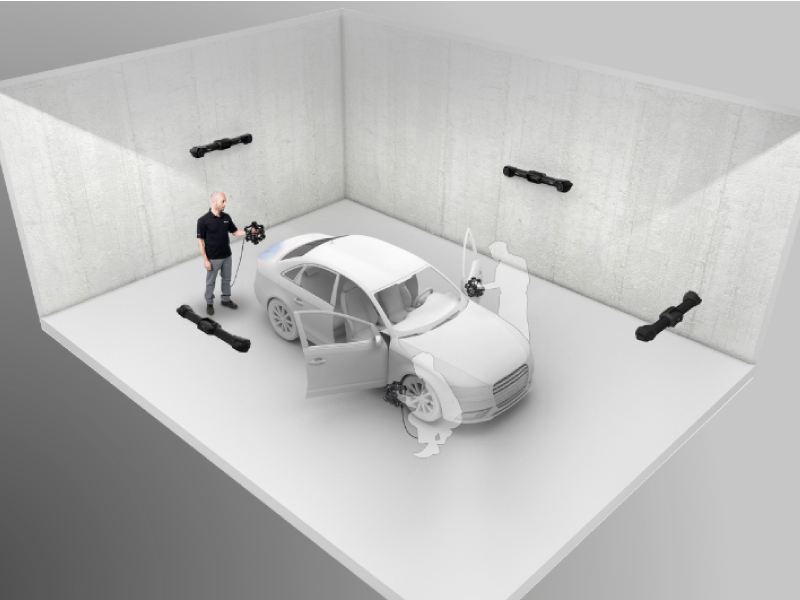

虛擬量測實驗室

技術規格

 MetraSCAN-R  BLACK+TM  | EliteMetraSCAN-R  BLACK+TM  | Elite  HD
精度 (原廠校驗)0.025 mm
自動體積擴展精度 (1)0.025 mm + 0.015 mm/m
體積精度9.1 m30.064 mm
16.6 m30.078 mm
測量能力
(與物體距離=0.3m時)
圓柱0.750 mm0.500 mm
1.250 mm0.750 mm
凹槽0.025 mm0.015 mm
側壁面0.500 mm0.500 mm
驗收測試 (2)VDI/VDE 2634 第3部分標準 & ISO 10360
SETUP ASSISTANCE TOOLS 設置輔助工具 (3)包含
光源 (4)45 條藍光雷射線69 條藍光雷射線
掃描區域310 x 350 mm170 x 190 mm
重量掃描器:2.91 kg
掃描器+校正棒:4.26 kg
C-Track:5.7 kg

(1) 使用自動體積擴展時,系統的體積精度性能不能優於給定型號的默認體積精度性能。
(2) 在 Creaform 的 ISO/IEC 17025 認證校準實驗室中進行效能測試。
(3)
設置輔助工具可為零部件和夾具的設置提供可視化指導和高級診斷。
(4)
雷射等級:2M (對人眼安全)
 CUBE-RTM
尺寸(長x寬x高)5.1 x 4.1 x 3.1 m
最大零部件尺寸高達 3 x 1.5 m
最大零部件重量高達 1,500 KG
開口寬度3.1 m
