MetraSCAN系列手持3D雷射掃描器

快速、精準的3D雷射掃描器和可攜式CMM

Creaform MetraSCAN 3D是目前量測等級掃描中提供最完整解決方案的手持3D雷測掃描器,掃描品質不受任何製造現場環境影響(例如:震動、掃描目標物的位移、掃描機安裝方式以及3次元量測設備的不穩定...等),非常適合有效率的應用於無法移動至花崗岩量床或是金屬製量床的大型物件上。透過強化量測過程中的穩定性、速度與多功能性。

MetraSCAN 手持3D雷射掃描在製造現場的掃描表現已經大幅超越其他可攜式3次元量測設備。無論拍攝物本身的材料特性、表面色彩以及表面反光程度, 都可提供最佳的幾何和自由曲面量測品質,並且掃描目標物的尺寸範圍為0.2m~6m,提供更大的掃描操作彈性。

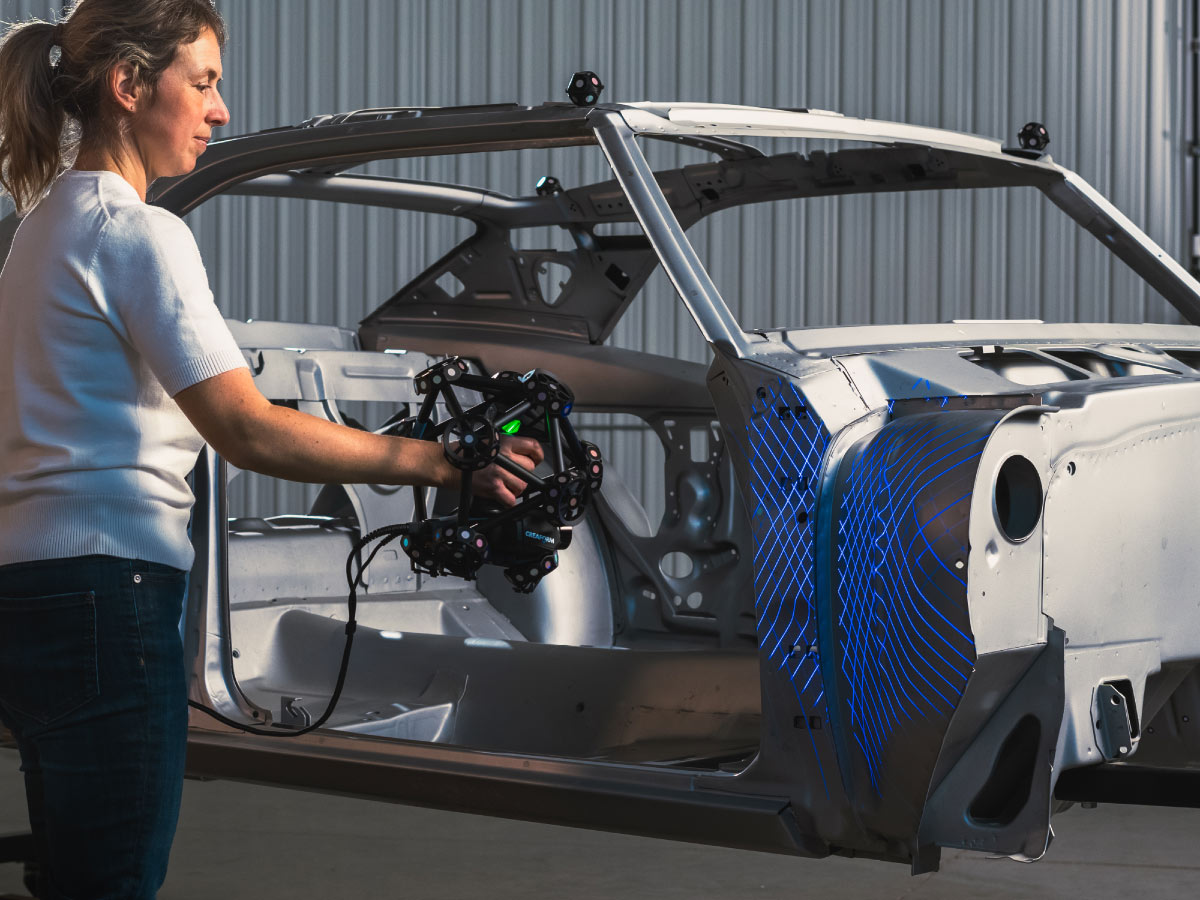

穩定一致的精度表現

快速、精準的3D雷射掃描器和可攜式CMM
  • 精度最高 0.025 mm
  • 具自動體積擴展功能,最高為 0.025 mm ± 0.015 mm/m
  • 多項國際專業認證並受專利保護
  • 自動資料對位能力、高解析度,適合複雜構造的零部件
  • MetraSCAN手持3D雷射掃描器建議掃描物件大小可從 0.2m 至 6m
  • 北美原廠設計、製造、認證

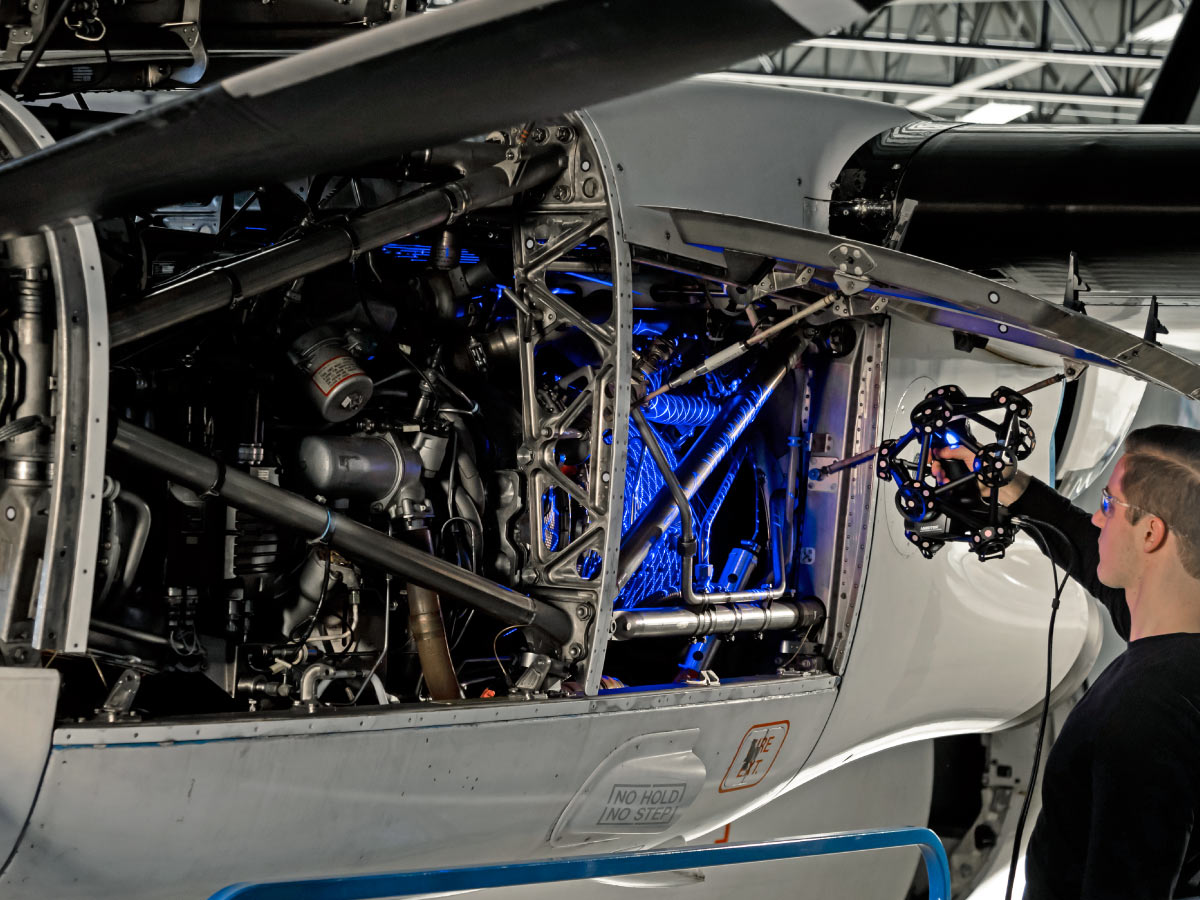

掃描快速、出色的多功能性

  • 高達 1,800,000 measurements/s 量測速率
  • 最高達 30 條藍光雷射十字線、外加 1 條直線雷射可快速擷取複雜零件 3D 資料
  • 不受外型複雜度、材質或表面色彩影響,即使是黑色光亮面或高反差物件皆不需噴粉等事前處理,有效減少製程時間、提升工作效率
  • 無須預熱,5 分鐘內即可快速啟動和運行
  • 掃描範圍較其他可攜式 CMM 廣,無須蛙跳、集成攝影測量
  • 可搭配 HandyPROBE 移動式三次元量測

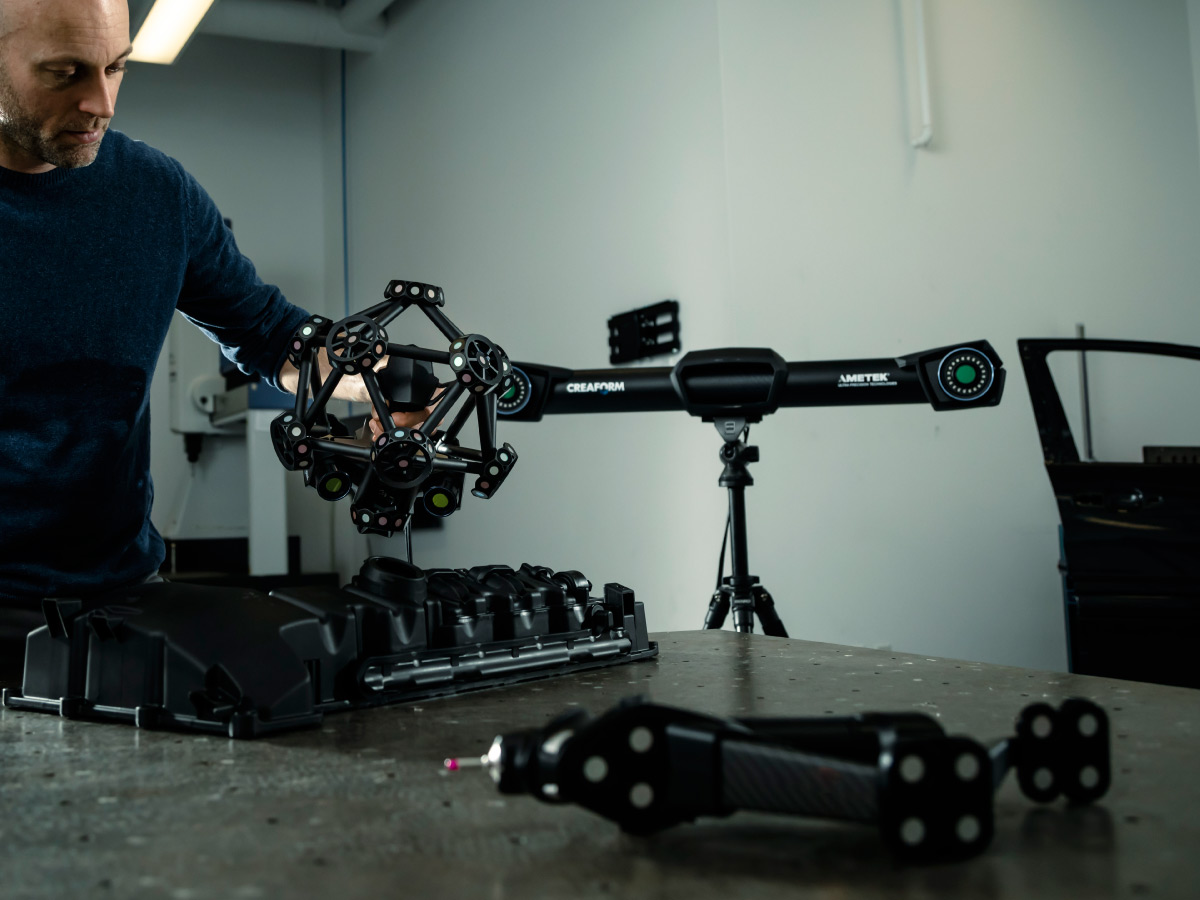

搭配 C-Track 光學追蹤器

搭配C-Track光學追蹤器,MetraSCAN 手持3D雷射掃描具有動態參考、自動對位與連續參數監控能力,提供製造現場環境和實驗室環境下最精準的量測品質。

如再外加選配的HandyPROBE Next無線接觸式量測系統,使用者將可以同時將3D掃描器與接觸式3D量測系統整合使用,建立高效率的量測流程。



MetraSCAN 系列手持3D雷射掃描 5大產品優勢

MetraSCAN系列手持3D雷射掃描器
高精度

✓ 精度最高達0.025 mm
✓ 自動體積擴展精度最高 0.025 mm ± 0.015 mm/m

MetraSCAN系列手持3D雷射掃描器
360度磁性目標點監控功能

即時確認是否有位移,確保掃描品質

MetraSCAN系列手持3D雷射掃描器
多項國際專業認證

✓ ISO 10360
✓ 精度通過全球最高標準VDI/VDE 2634 Part3德國光學3D測量系統精度驗收測試與程序
✓ 業界唯一具美國A2LA/ILAC雙標章校驗報告 與TAF相互承認標準
✓ 操控軟體VX Elements具美國NIST精度認證
✓ ISO 9001:2015、ISO 17025:2017
MetraSCAN系列手持3D雷射掃描器

MetraSCAN系列手持3D雷射掃描器
北美原廠設計製造、認證

MetraSCAN系列手持3D雷射掃描由北美原廠設計、生產發貨、精度認證,並且設備會檢附精度校驗認證報告書,高性價比的理想選擇。

MetraSCAN系列手持3D雷射掃描器
3D掃描快速

✓ 1,800,000 measurements/s 量測速率
✓ 最高30條藍光雷射十字線,外加1條直線雷射



可用掃描軟體介紹

MetraSCAN系列手持3D雷射掃描器
VXinspect™:尺寸檢測軟體模組

提供完整的工具集,完成所有的檢測工作流程,充分滿足量測品質或GD&T要求,讓負責品質控制和品質保證的工作人員能夠根據嚴格的工程要求進行檢測並生成報告。
☛ 了解更多請點我

MetraSCAN系列手持3D雷射掃描器
VXmodel™:掃描到CAD軟體模組

為後處理軟體模組,旨在優化網格並為3D列印準備3D掃描資料,賦能設計師和工程師最終完成三維掃描資料,並將其用於逆向工程和產品開發工作流程。
☛ 了解更多請點我





相關影片

MetraSCAN系列手持3D雷射掃描器
MetraSCAN系列手持3D雷射掃描器
MetraSCAN系列手持3D雷射掃描器
MetraSCAN系列手持3D雷射掃描器

可搭配產品


MetraSCAN系列手持3D雷射掃描器

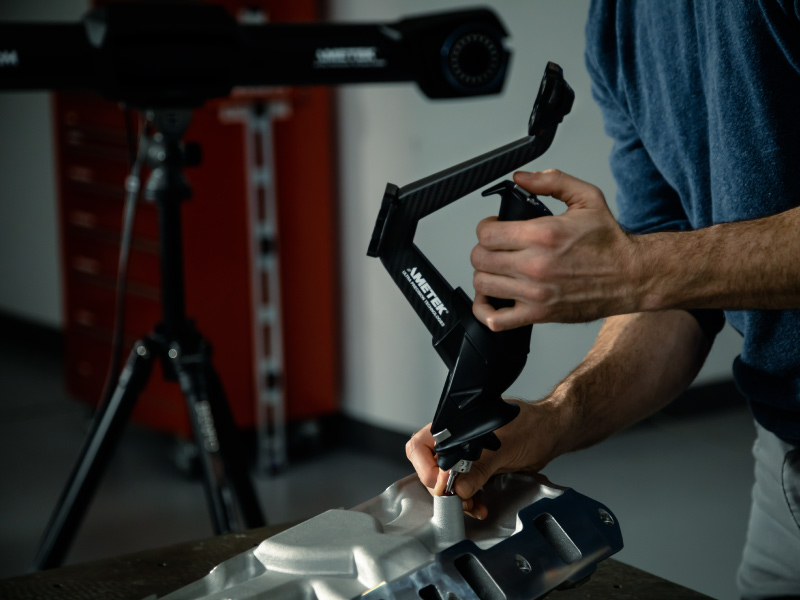

HandyPROBE Next
無線移動三次元量測
MetraSCAN系列手持3D雷射掃描器
MaxSHOT
攝影量測輔助系統
MetraSCAN系列手持3D雷射掃描器
自動化3D掃描模組
MetraSCAN系列手持3D雷射掃描器

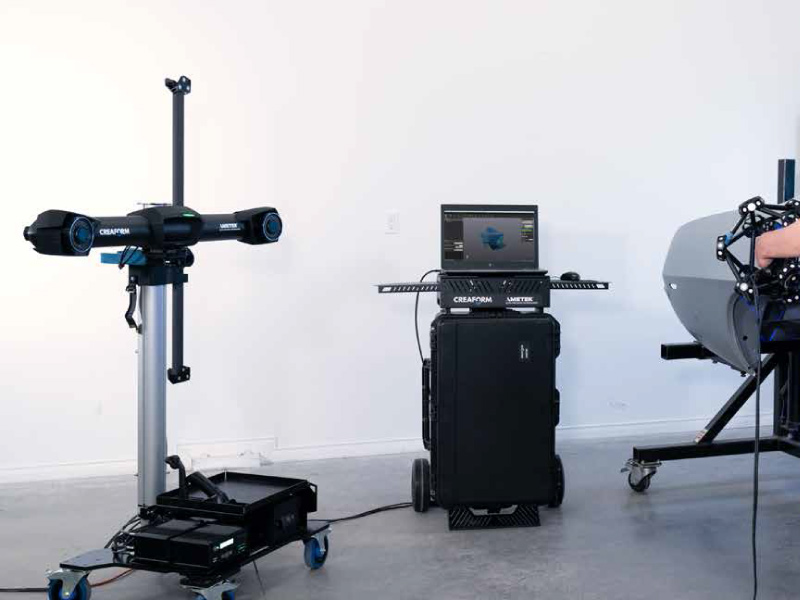

C-Track 現場量測工作站

技術規格

 MetraSCAN BLACK+TMMetraSCAN BLACK+TM | Elite
精度 (原廠校驗)0.035 mm0.025 mm
自動體積擴展精度 (1)0.035 mm + 0.020 mm/m0.025 mm + 0.015 mm/m
探測精度 (採用HandyPROBE Next+)0.030 mm0.025 mm
體積精度9.1 m30.086 mm0.064 mm
16.6 m30.122 mm0.078 mm
測量能力
(與物體距離=0.3m時)
圓柱0.750 mm
1.250 mm
凹槽0.025 mm
側壁面0.500 mm
驗收測試 (2)VDI/VDE 2634 第3部分標準 & ISO 10360
量測速率 / 光源 (3)1,800,000 Measurement/s
30 條藍色雷射線 (外加1條直線雷射)
建議掃描物件尺寸0.2 m - 6 m
掃描範圍310 x 350 mm
設備尺寸 (長x寬x高) / 重量掃描器:289 x 235 x 296 mm  /  1.49 kg
探頭:68 x 157 x 340 mm  /  0.5 kg
C-Track:1031 x 181 x 148 mm  /  5.7 kg

(1) 使用自動體積擴展時,系統的體積精度性能不能優於給定型號的默認體積精度性能。
(2) 在 Creaform 的 ISO/IEC 17025 認證校準實驗室中進行效能測試。
(3)雷射等級:2M (人眼安全)。
