隨著3D列印技術日益進步,為許多產業注入新的能量;其中3D掃描儀器的技術亦是相應而起的新興技術,市面上3D掃描器推薦與3D掃描技術的資訊相當多元,該如何挑選到符合需求的3D掃描器呢?通業技研整理3D掃描器介紹,包含3D掃描儀原理、3D掃描器推薦表,透過簡單分類協助企業尋找合適的3D掃描器。




3D量測原理介紹

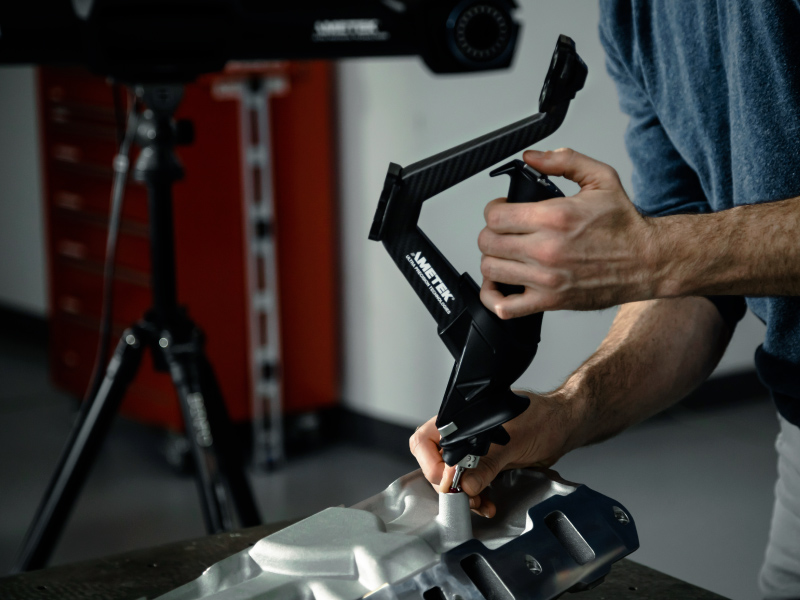

接觸式量測

3D掃描器推薦|常見 3D掃描器種類介紹
接觸式量測是藉由掃描儀器上的偵測探頭去接觸物體表面,在偵測探頭移動的同時記錄下物體的表面形狀,再轉換、重建成立體圖形,運用接觸式量測設備的精準度相當高,不過也必須要花上更多的時間,同時也不適合運用在較為脆弱的物體上,如:古文物、高價值物品。

非接觸式量測

3D掃描器推薦|常見 3D掃描器種類介紹

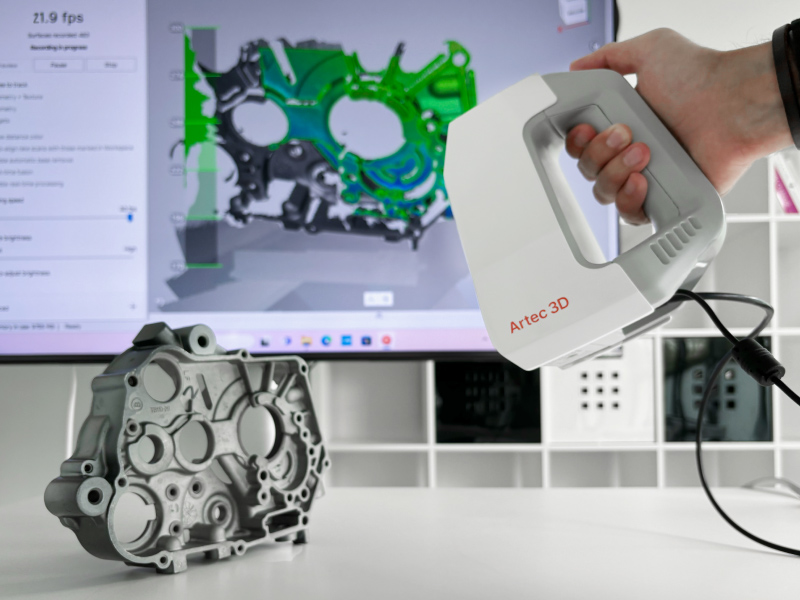

① 光學(光柵)式3D掃描
其偵測原理就是藉由如柵欄的特定光源照射,以及不同照相機位置之關係,與光學處理軟體透過光紋圖樣分析的技術和照相機畫面做比對,並以專利的小型化投影法(iniaturised projection technique (MPT)為基礎,可以將掃描擷取資料的時間縮短至一秒以內,迅速且準確得到量測資料。
3D掃描器推薦|常見 3D掃描器種類介紹

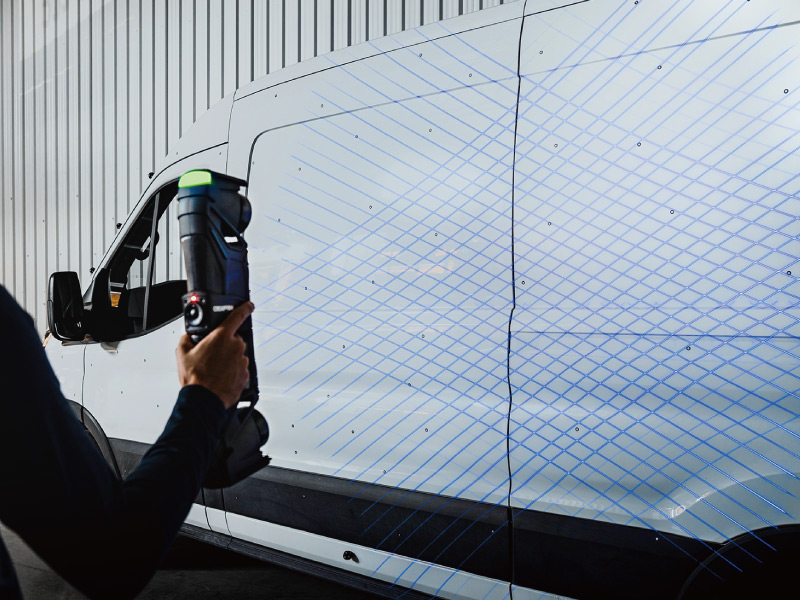

② 雷射光3D掃描
以雷射光照射物件上,並利用光學鏡頭與感測器擷取雷射光所測得的物件資料。運用的原理是藉由雷射光去探測目標物,當雷射光照射到目標物,同時也會造成反射,儀器中的接收器就會接收反射的雷射光,並利用發射與接收的時間差換算成距離,來描繪出物體的形狀。

3D掃描器常見分類

在3D掃描中有許多不同的技術,各項技術使用的原理都有所不同,同樣的掃描效果也會有所差異,而其中有幾種較為常見的3D掃描器類型,以下將會對不同類型的3D掃描器進行簡單的介紹與3D掃描推薦。






3D掃描器推薦 | 3D量測設備推薦

非接觸式3D掃描器推薦 ☛ 雷射光式3D掃描器推薦

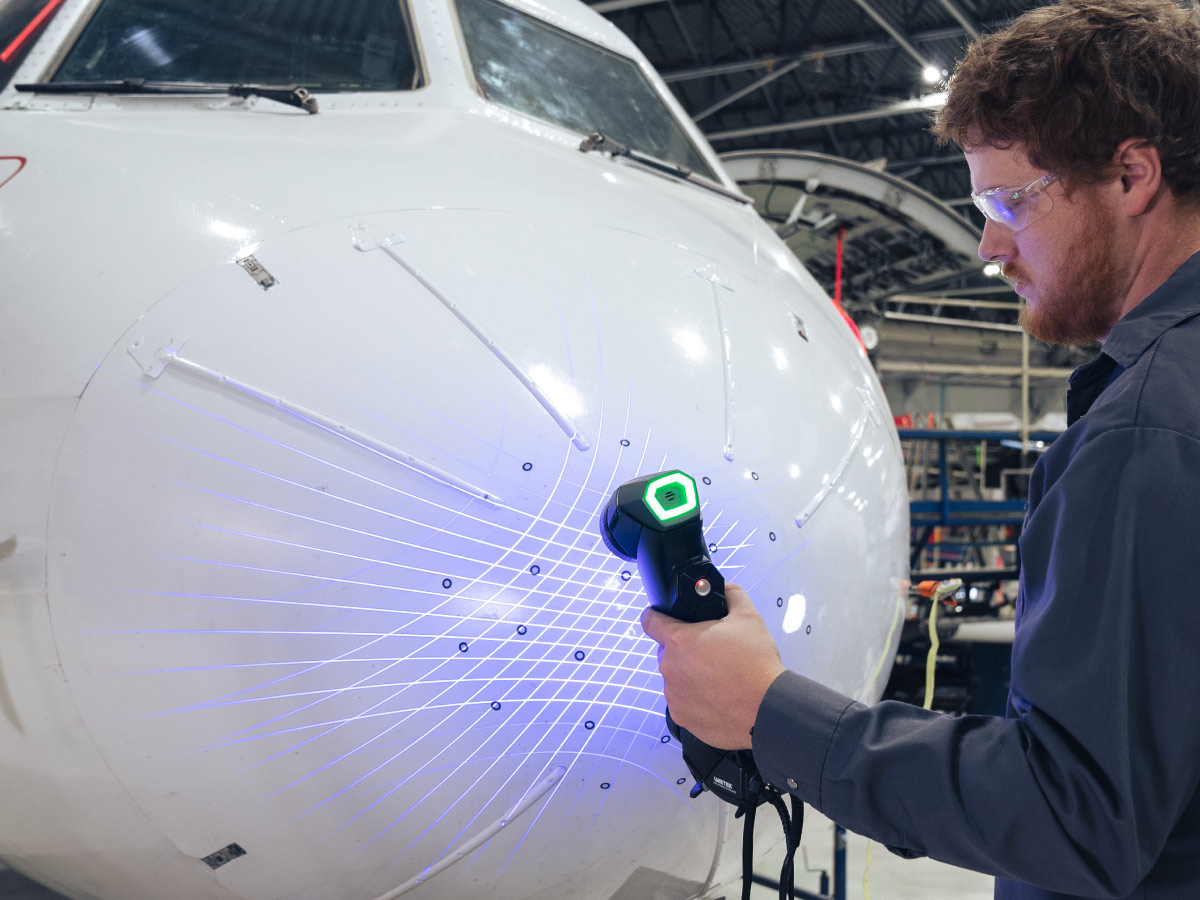

Creaform HandySCAN BLACK

  • 業界唯一美國 A2LA / ILAC 雙標章校驗報告
  • 擁有 VDI/VDE 2634 Part 3 與 ISO 10360 雙認證
  • 檢驗等級的資料品質,適用3D掃描空間受限、中小體積物件
  • 自動資料對位能力與輕量化設計,能自由移動,即時3D掃描
  • 拍攝物件表面不須特別處理皆可掃描 (深色、多色彩、反光亮面)


view more

非接觸式3D掃描器推薦 ☛ 雷射光式3D掃描器推薦

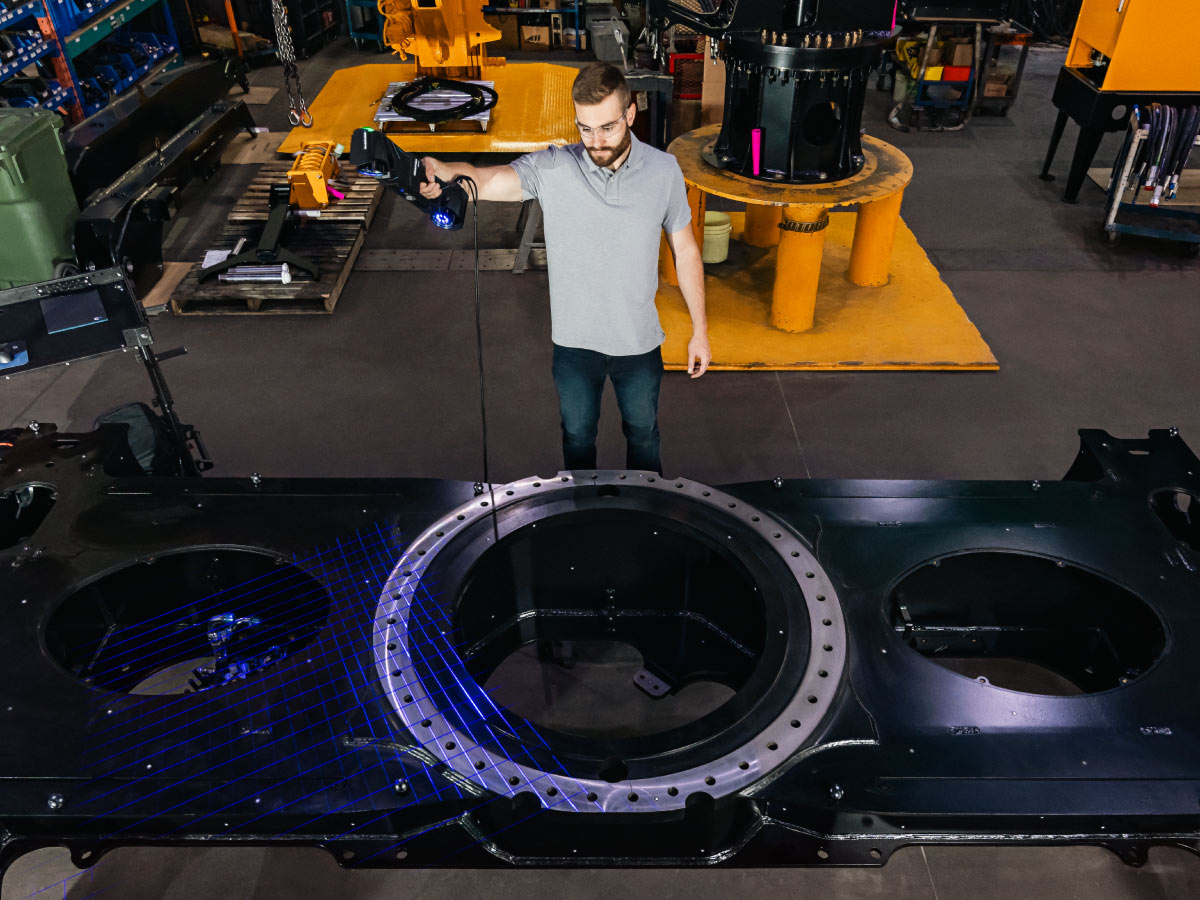

Creaform HandySCAN MAX

  • 大尺寸掃描的理想選擇,適用工件尺寸最大可達 15m
  • 美國 A2LA / ILAC 雙標章校驗報告、VDI/VDE 2634 Part 3認證
  • 彈性量測範圍功能,近、中、遠三種模式一鍵切換
  • 掃描可視範圍最大可至 2m x 2.4m
  • 3D掃描大尺寸工件的精度相較市面上其他同級掃描器誤差小


view more

非接觸式3D掃描器推薦 ☛ 光學(光柵)式3D掃描器推薦

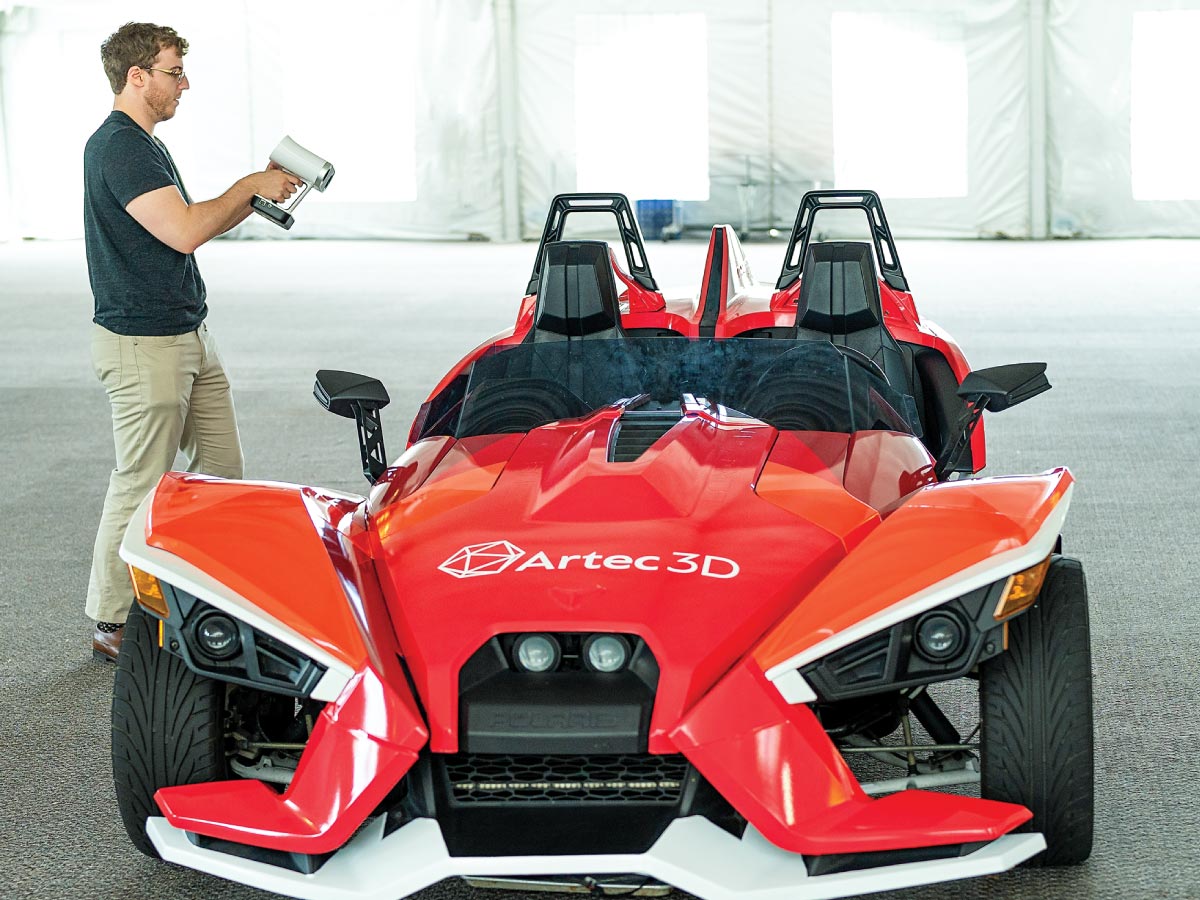

Artec Leo

  • 世界首款真無線AI智慧運算手持3D掃描儀
  • 全新重建演算法,簡化數據清理工作、加快專案處理速度
  • 5吋HD內建顯示器,即時呈現掃描成果
  • VCSEL結構光技術,協助自動調節亮度,確保色彩捕捉表現
  • HDR模式提供高數據解析度表現,呈現乾淨的3D模型



view more

接觸式3D量測設備推薦

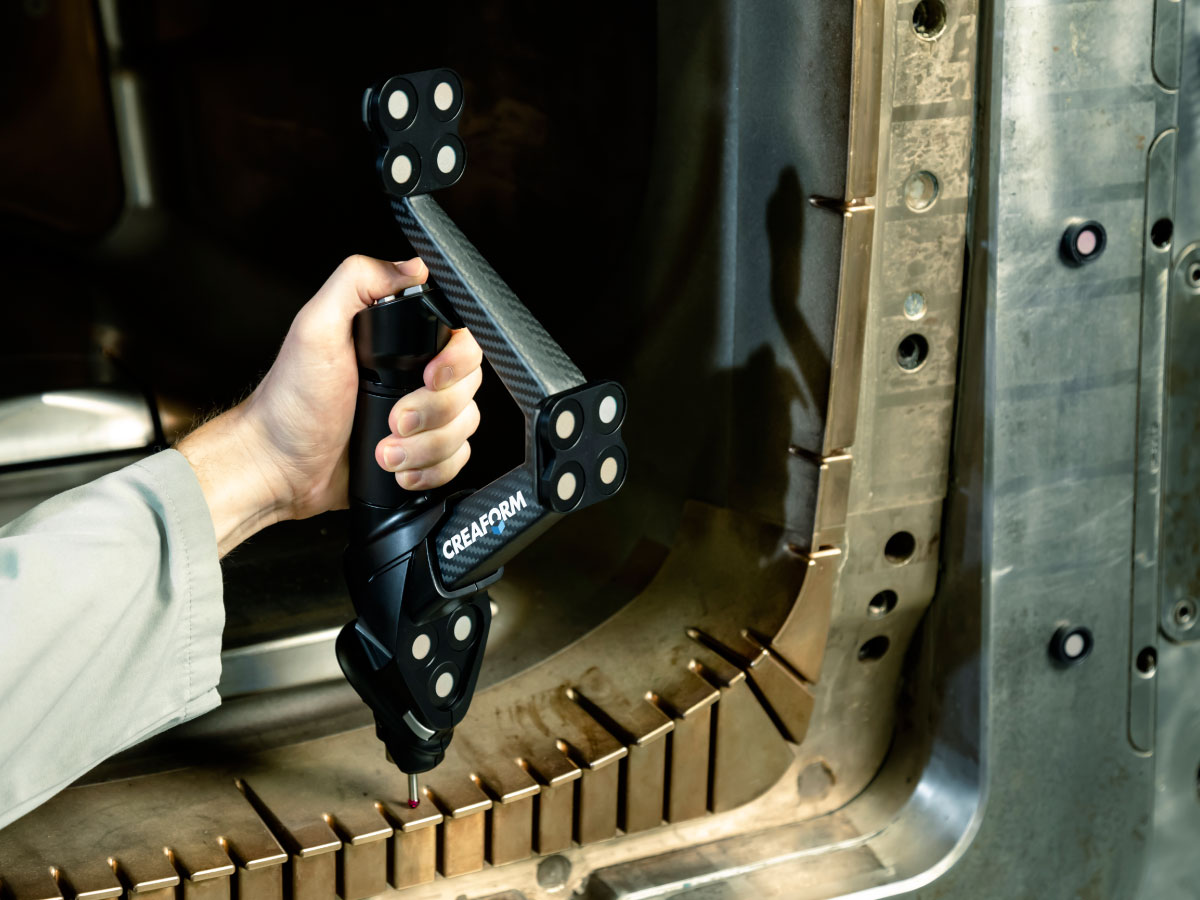

Creaform HandyPROBE

  • 打破傳統CMM量床需要固定量測環境,不受現場環境因素影響
  • 專為現場生產環境應用而設計
  • 無線設計、設備輕巧,可輕鬆量測部件任何位置
  • 測量範圍寬廣並易於擴展
  • 操作直覺易上手,學習週期短


view more

詢問3D掃描器推薦?

如欲進一步了解3D掃描器介紹、3D掃描器價格,歡迎洽詢通業技研。
