HandySCAN EVO 3D雷射掃描器
專業認證、高效計量級手持3D雷射掃描
HandySCAN 3D | EVO 系列搭載強大的內建圖形化操作介面（GUI），提供絕佳使用體驗與操作效率的同時，延續了 Creaform 旗艦級量測等級產品的三大特性：經得起驗證的可靠性、全球公認的便攜性，以及業界無可比擬的認證精度。
並且更結合了 擴增實境（AR）功能與內建相機，進一步簡化和加強了檢測流程，使 QA 與 QC 專業人員能更快速且完善地記錄零件檢測過程，提升整體作業效率。
作為市場上 最強大的手持式3D掃描器，EVO 系列具備無線操作能力與強大的3D量測軟體平台，提供一體化的完整解決方案。無論是初次使用者或專業級用戶，都能快速上手，同時滿足最高階的量測需求。
為高效而生的
計量級3D雷射掃描器

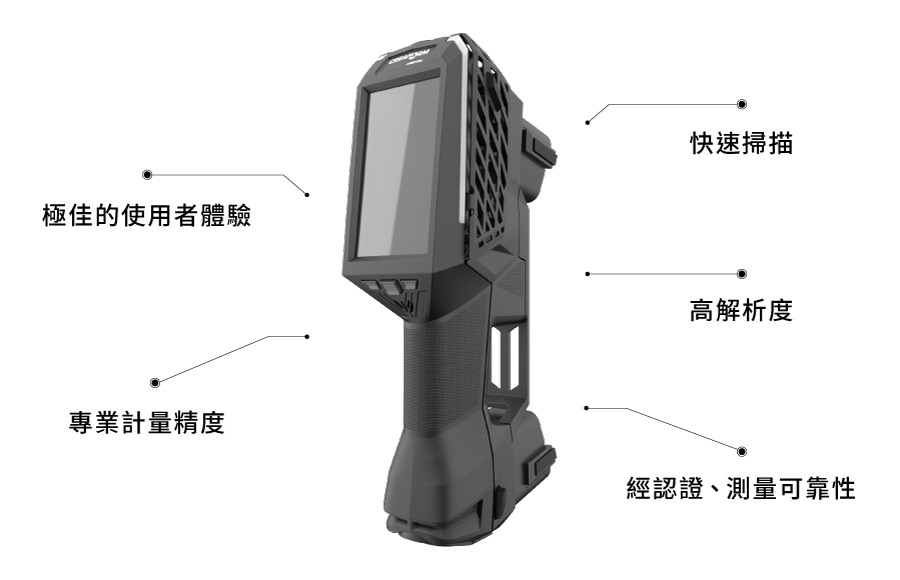

全新介面．強勢升級3D掃描體驗
HandySCAN 3D | EVO系列在設計上著重於簡化掃描流程與提升人體工學體驗，讓使用者的視線同時對準掃描數據與實體物件，使資料擷取過程更直覺、舒適且高效。

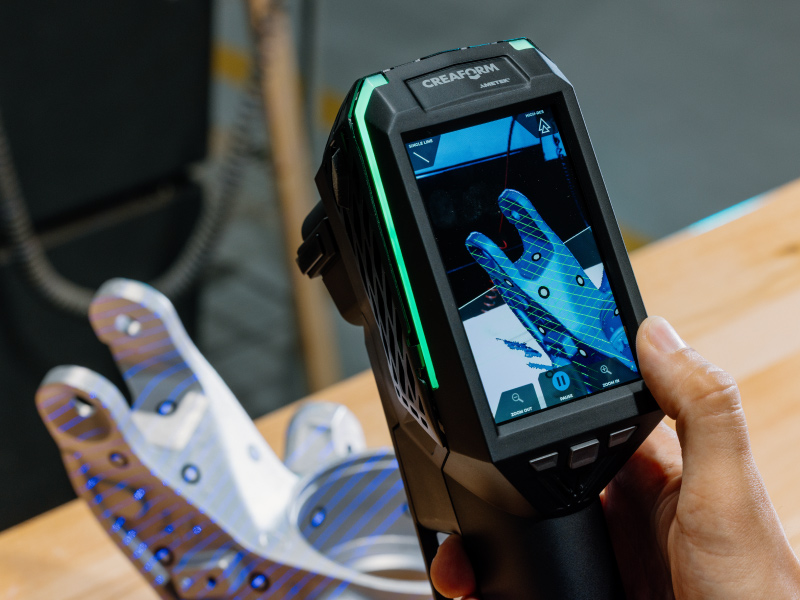

嵌入式螢幕，支援無線傳輸
- 完整掃描視覺化：即時獲得回饋
- 直接確認掃描資料完整性
- 即時存取掃描參數，無需返回電腦
AR 擴增實境功能
- AR掃描模式：輔助掃描、改善使用者體驗
- 即時生成零件表面網格
- 自動CAD對齊：自動清理掃描資料，減少後製時間，提供重複檢測的高效率操作流程
- 直接在實體工件顯示色彩偏差圖，以獲得直覺的視覺回饋
- 聚焦於需高解析掃描的區域

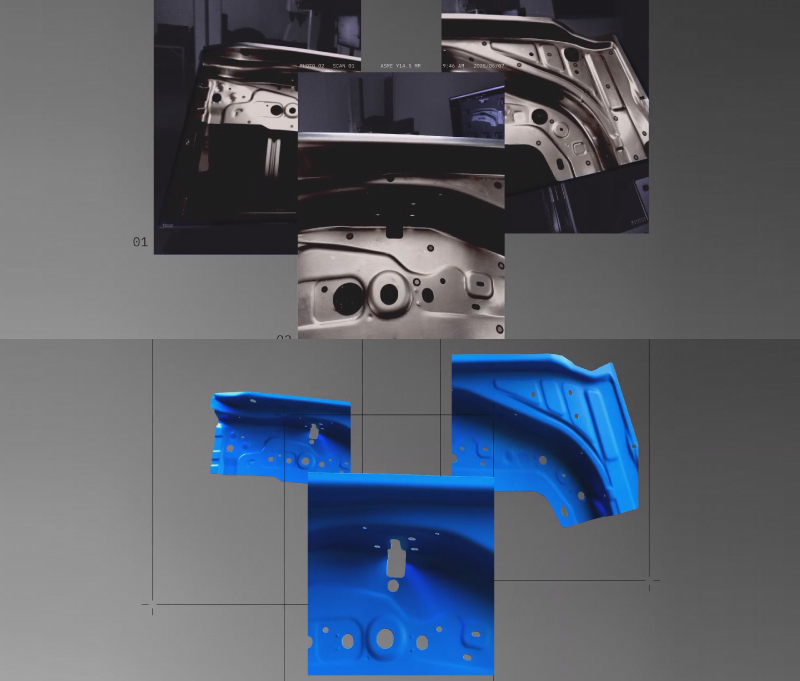

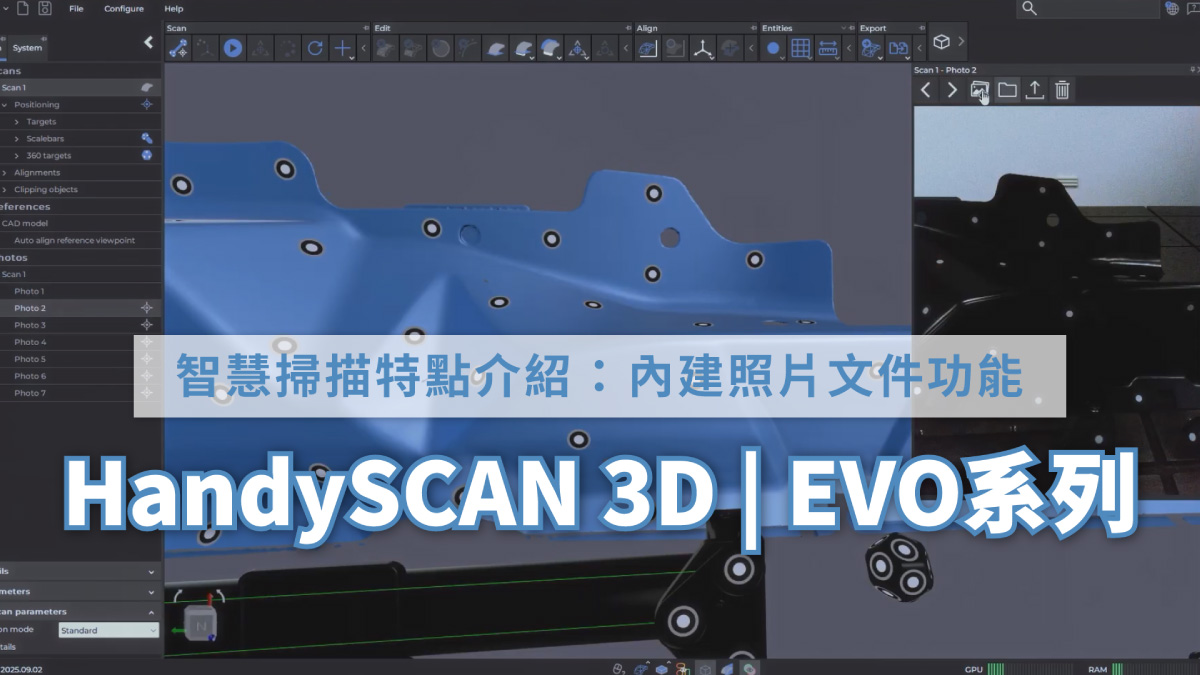

相機整合功能
- 可完整記錄檢測過程
- 照片自動連結至3D模型

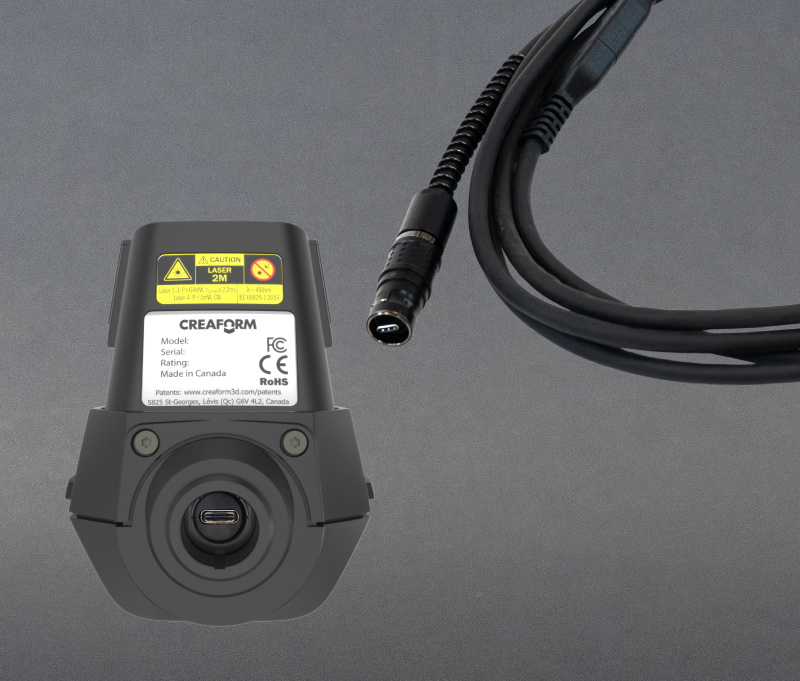

單根快速連接線
- 工業級單根 USB-C 快速連接器

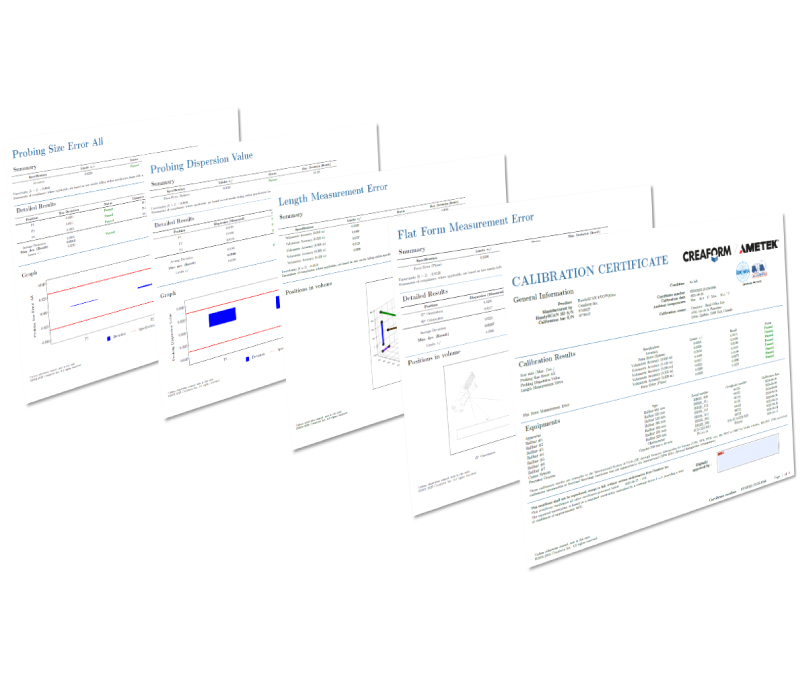

國際專業精度認證，品質值得信賴
作為全球首款自定位手持式3D雷射掃描器的創造者，及憑藉超過20年的研發經驗，Creaform堅持以最高品質標準打造每一台3D掃描器，而 HandySCAN 3D | EVO系列讓您能依據可驗證的精度規範，自信地執行尺寸檢測並驗證最複雜零件的品質，滿足最嚴苛的產業標準。
具國際專業認證，堅持量測嚴謹性
- ISO 10360 幾何精度認證
- ISO 17025

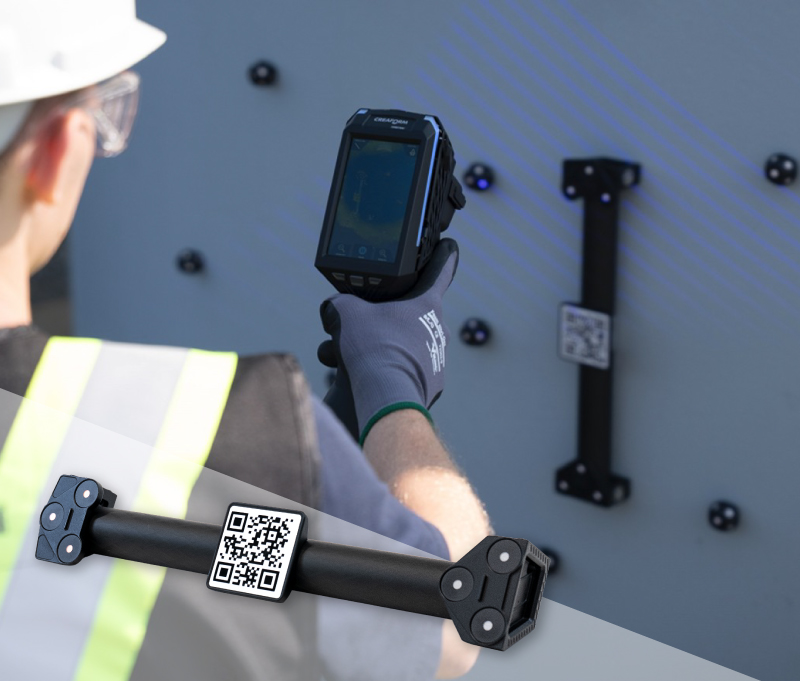

即時校正
- 配備 350 mm 校正棒，提供更多可重複的結果，並最大限度地減少環境變化的影響，確保在不同條件下保持一致的精度
- 校正棒可和 EVO 3D掃描器一起收入同一手提箱中
真實生產現場級精度
- 精度最高達 0.02mm
- Limited版搭配Accu+套件體積精度最高可達 0.020 mm + 0.015 mm/m
- 自定位手持式3D掃描技術，支援無線操作
- 在任何環境中提供最精準的3D掃描數據

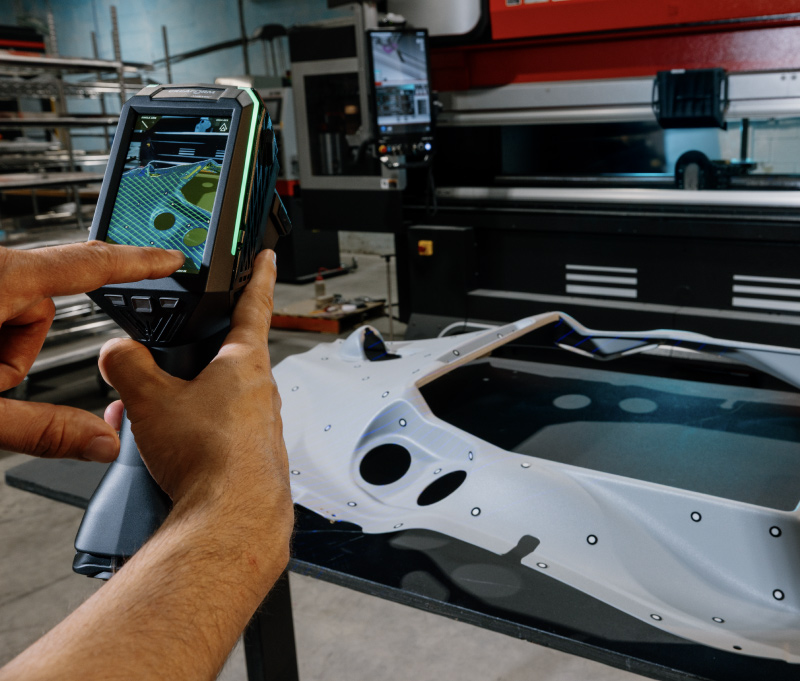

精細高品質解析度
- 具備優秀的0.100mm網格解析度，可生成高品質網格與細緻細節
掃描快速與多功能性
與提供最先進演算法的強大採集軟體 Creaform.OS 結合，EVO系列3D雷射掃描器提供了獲得可用網格的最快路徑。
實現更快的掃描速度
- 高達 46 條藍光雷射線
- 掃描速度達 280 萬次測量/秒
- 工具距離 200 mm 至 750 mm

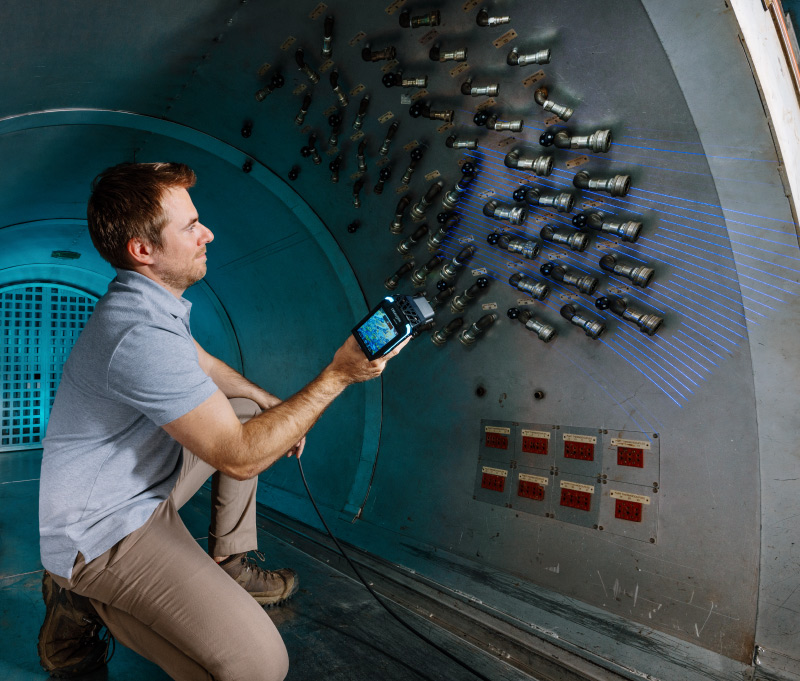

- 具彈性量測範圍功能，提供標準、遠距離兩種模式

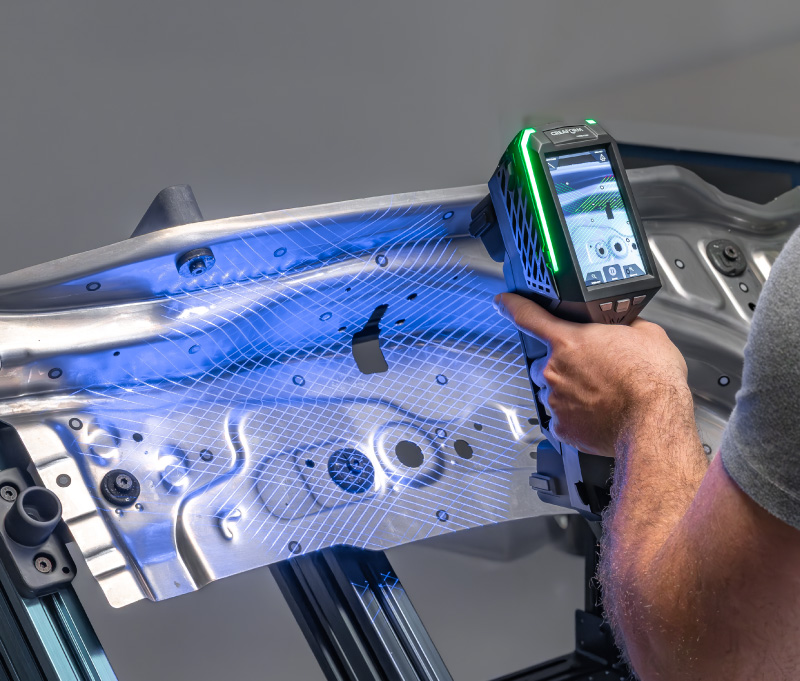

自動網格生成
- 完成掃描後即可使用的檔案
- 快速工作流程集成：可用的掃描檔案可以匯入RE/CAD軟體中，無需進行後期處理
HandySCAN EVO系列手持3D雷射掃描 應用領域

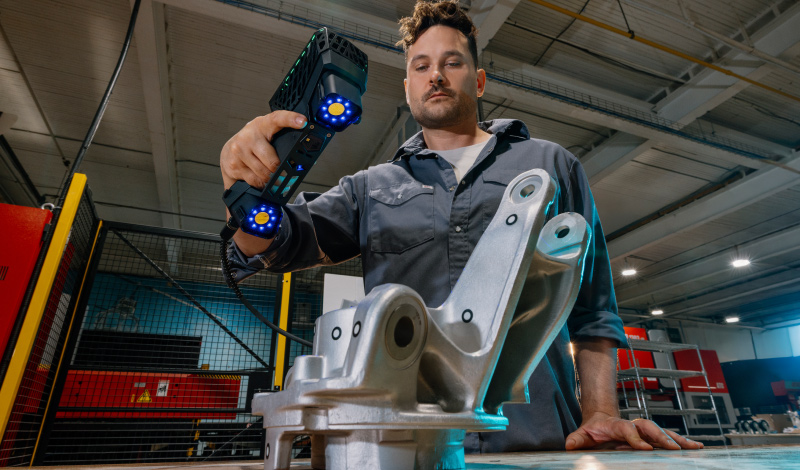

逆向工程

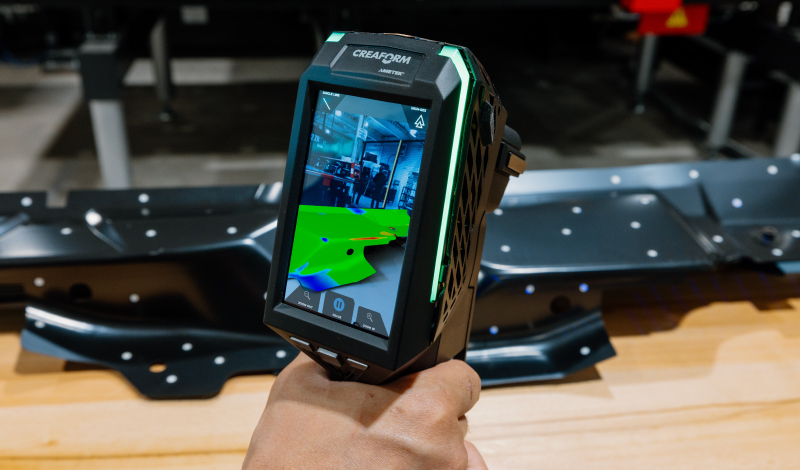

品質管理與驗證

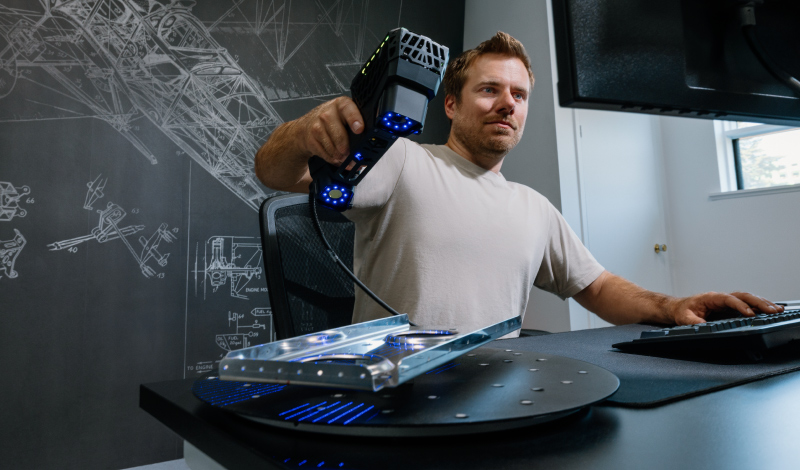

教育
可搭配產品
MaxSHOT 攝影量測輔助系統
自動化3D掃描模組
技術規格
| HandySCAN EVOTM | |||
|---|---|---|---|
| 精度 | 0.020 mm 0.015 mm(1) | ||
| 體積精度 (根據物件尺寸) | 0.020 mm + 0.020 mm/m 0.020 mm + 0.015 mm/m(1) 0.015 mm + 0.015 mm/m(1)(2) | ||
| 驗收測試 | ISO 10360(3) | ||
| 測量能力 (與物體距離=0.3m時) | 圓柱 | 0.750 mm | |
| 孔 | 1.250 mm | ||
| 凹槽 | 0.025 mm | ||
| 側壁面 | 0.500 mm | ||
| 網格解析度 | 0.100 mm | ||
| 量測速率 / 光源 | 2,800,000 measurements/s 46 條藍光雷射線(外加1條雷射) (4) | ||
| 掃描器控制 | 4.3 吋觸控螢幕 + 實體按鍵 | ||
| 相機 | 1200萬畫素 , 支援 AR 功能 | ||
| 即時校正 | 標配 | ||
| 自動對齊與數據清理 | 標配 | ||
| 工作距離 | 200 to 750 mm | ||
| 景深 | 550 mm | ||
| 建議量測物件尺寸 | 0.05 m - 4 m | ||
| 設備尺寸 (長x寬x高) / 重量 | 121 x 86 x 285 mm / 1.04 kg | ||
| 輸出格式 | .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf | ||
1) 使用 Limited 版本所得的量測結果。Limited 版本透過優化的製造與校準流程，確保更高的精度。
2) 使用 Accu+ 套件中的比例尺取得的量測結果。
3) 性能測試於 Creaform 通過 ISO/IEC 17025 認證的校準實驗室中進行。
4) 雷射等級：2M (人眼安全)。
