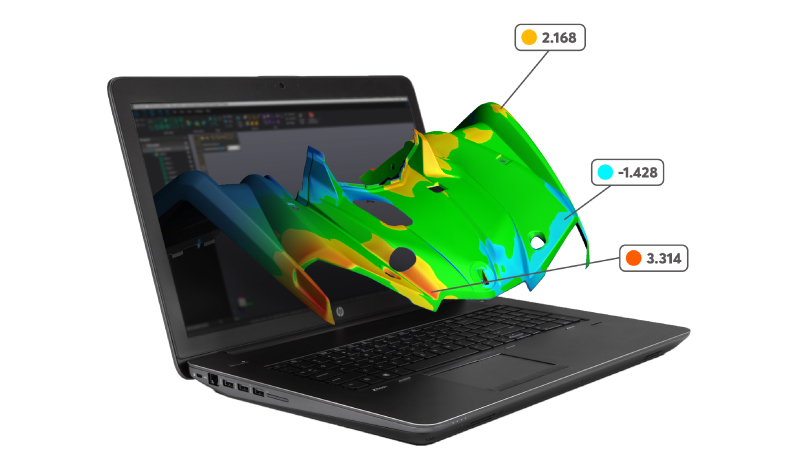

VXinspect™：尺寸檢測軟體模組
提供完整的工具集，完成所有的檢測工作流程，充分滿足量測品質或GD&T要求，讓負責品質控制和品質保證的工作人員能夠根據嚴格的工程要求進行檢測並生成報告。
☛ 了解更多請點我
MaxSHOT 3D攝影量測
快速生成零部件的高精度定位模型，顯著提升3D測量精度！

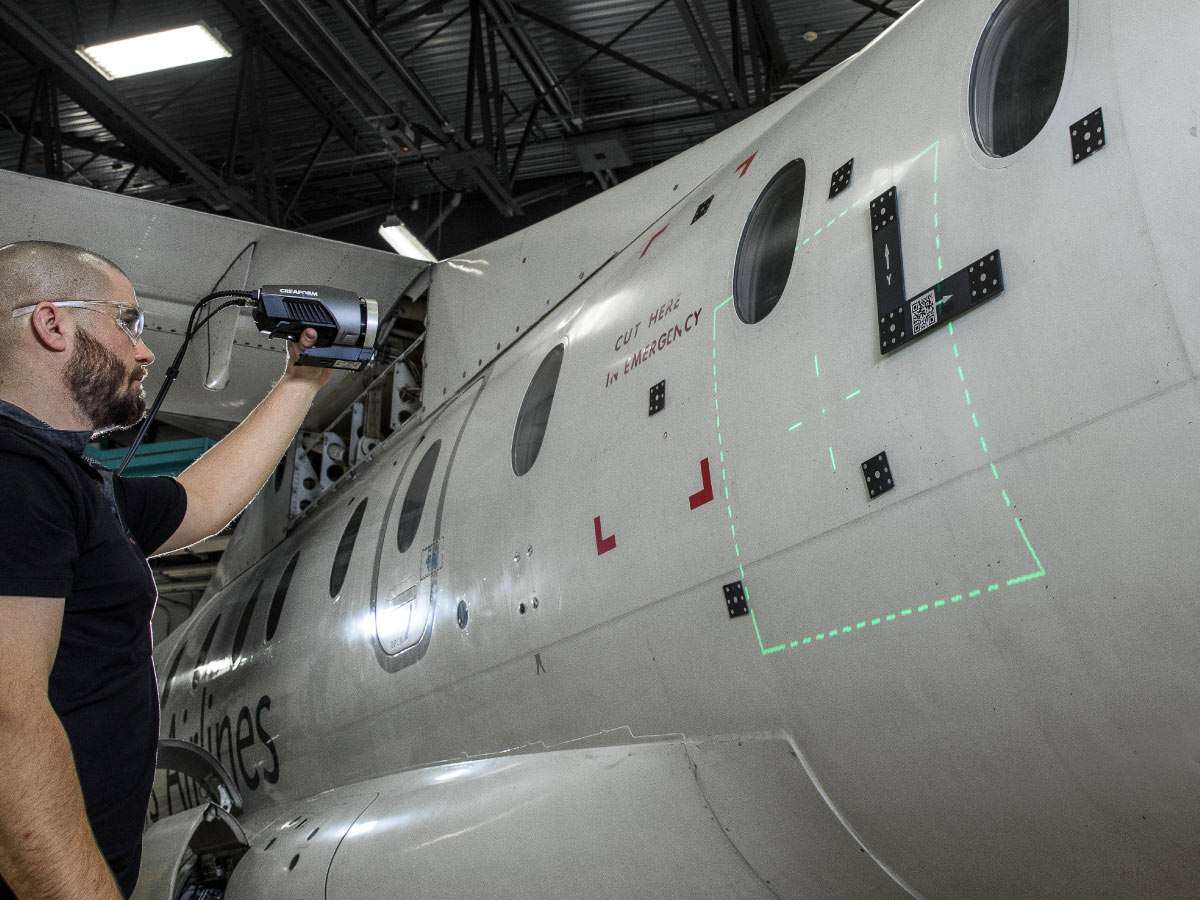

精準性
MaxSHOT 3D能夠對航空航太、重工業、發電和運輸等眾多領域的大型零件進行前所未有的精確、可重複和可靠的3D測量。- 計量級測量：高達0.015 mm的體積精度水準以及較高的重複性
- 平均誤差: 小至0.005 mm/m
- 驗收測試基於VDI/VDE 2634 Part1標準

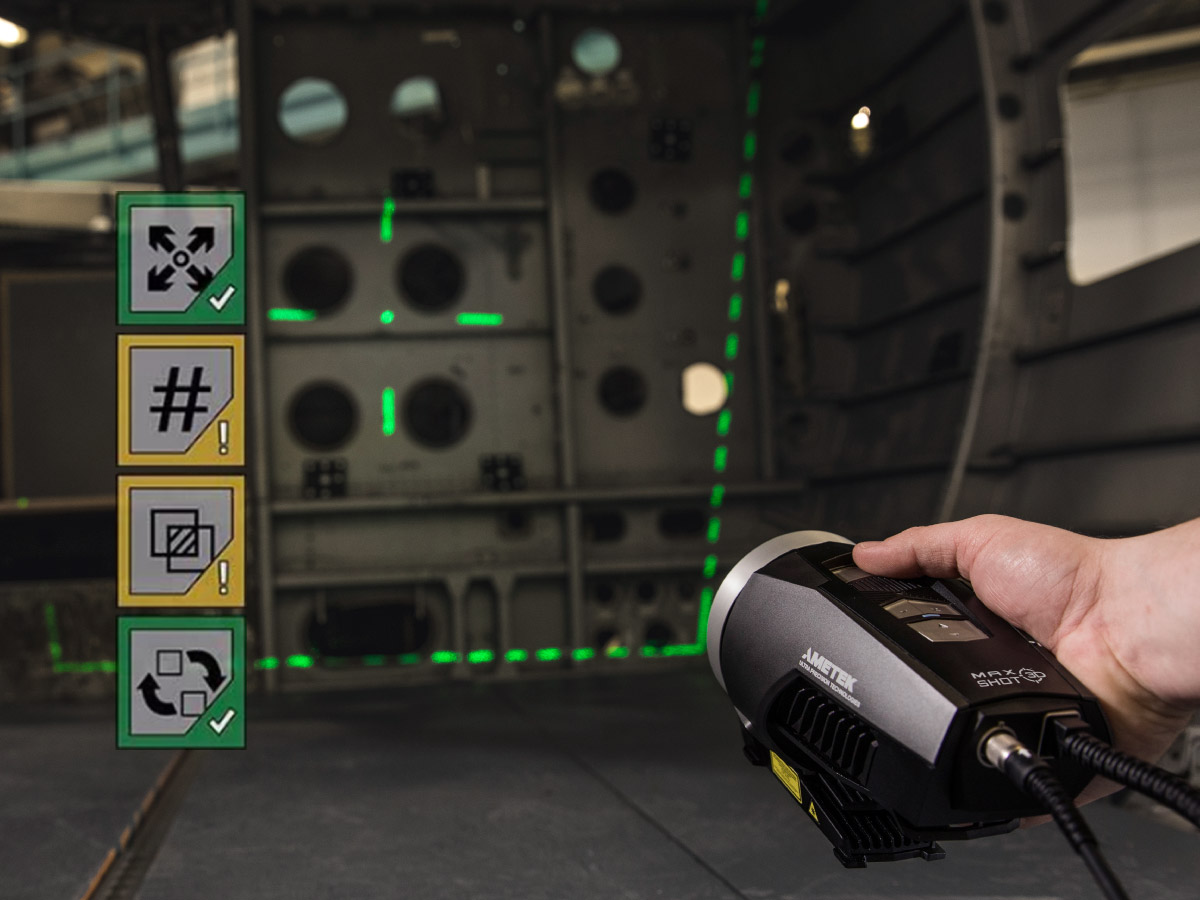

簡易性
為了促進檢查和逆向工程工作流程，MaxSHOT 3D可以在任何資料擷取環境中輕鬆使用，無論零件的尺寸、複雜性、幾何形狀等。- 自動回饋測量品質：雷射投影框帶有GO/ NO-GO的圖片即時回饋
- 軟體診斷：如果圖像拍攝效果不佳，VXelements會提示用戶採取處理措施
- 直觀的控制和操作：即使是非專業人員也能快速上手
- 多功能按鈕：可與測量軟體VXelements輕鬆交互

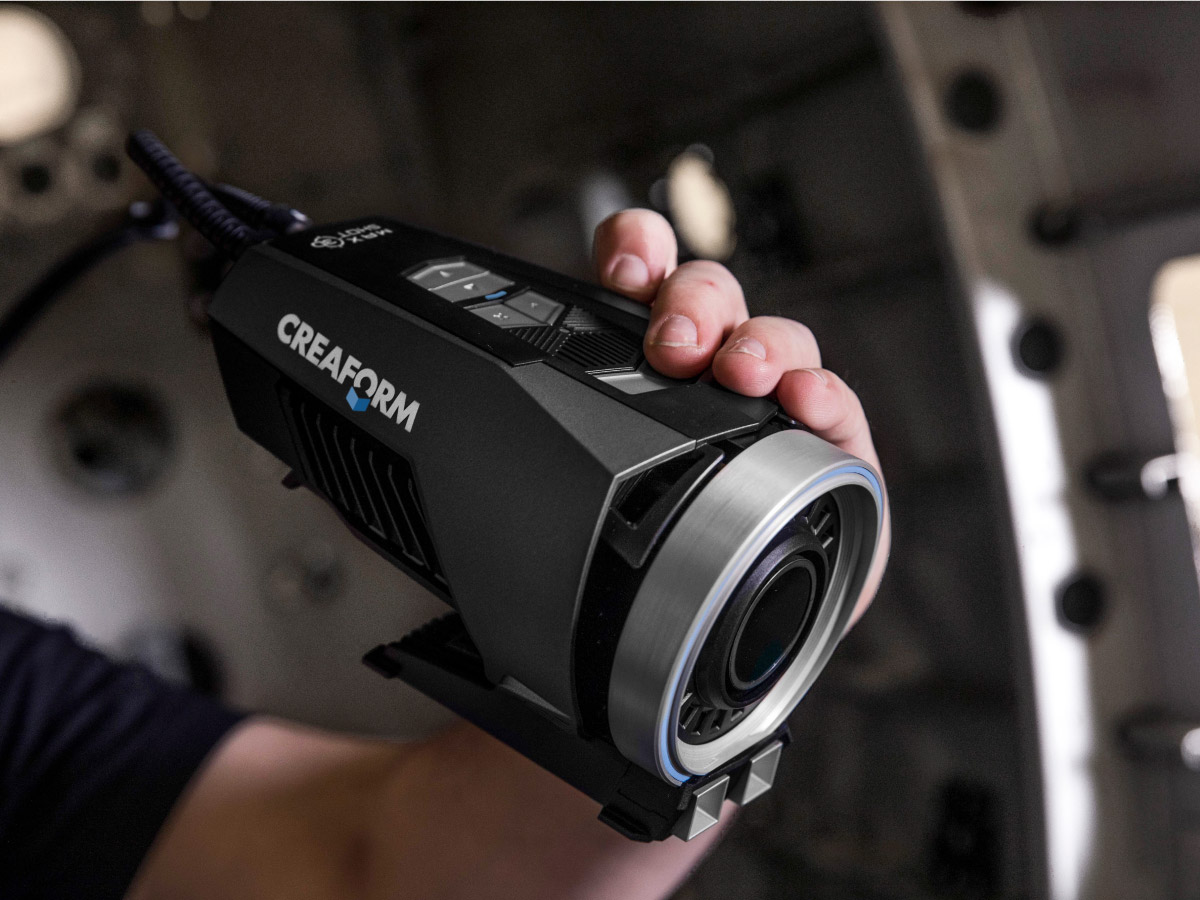

可攜性
MaxSHOT 3D堅固耐用，無論大型零件位於何處或如何整合到子組件中，其效能都不會受到影響。- 堅固耐用：可用於任何生產環境或惡劣的工作環境，甚至是製造現場環境
- 攜帶方便：輕量化0.79公斤，且系統及其附件可裝入可攜式手提箱
- 舒適度提升：人體工程學設計，專為攝影測量應用和大尺寸零部件測量開發
- 快速設定：啟動並運行只需不到2分鐘
可用掃描軟體介紹

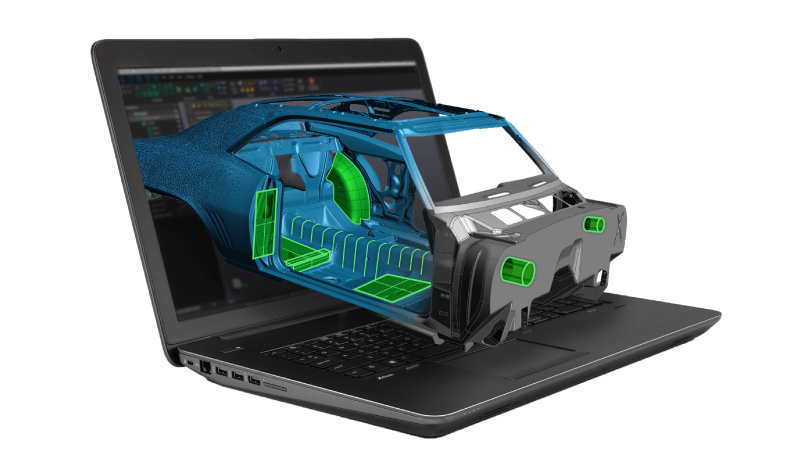

VXmodel™：掃描到CAD軟體模組
為後處理軟體模組，旨在優化網格並為3D列印準備3D掃描資料，賦能設計師和工程師最終完成三維掃描資料，並將其用於逆向工程和產品開發工作流程。
☛ 了解更多請點我
MaxSHOT 3D攝影量測 影片介紹
可搭配設備

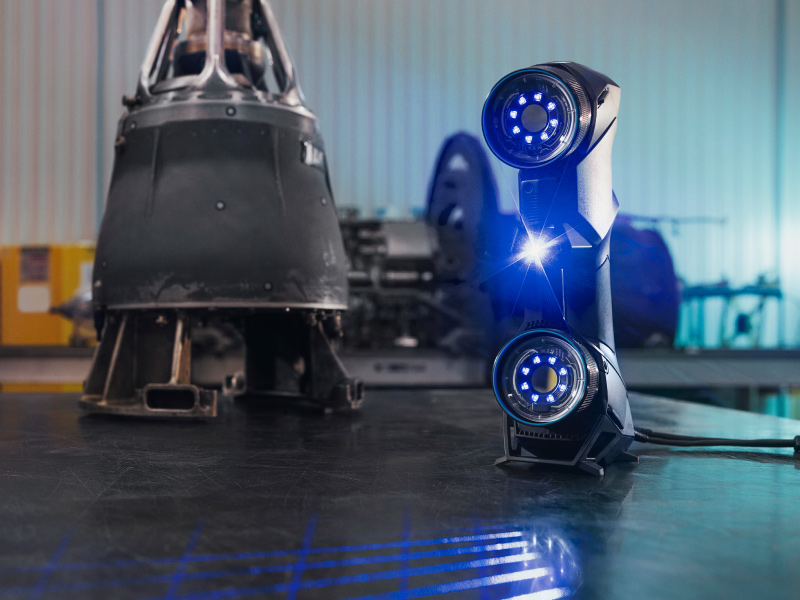

HandySCAN BLACK 系列3D雷射掃描

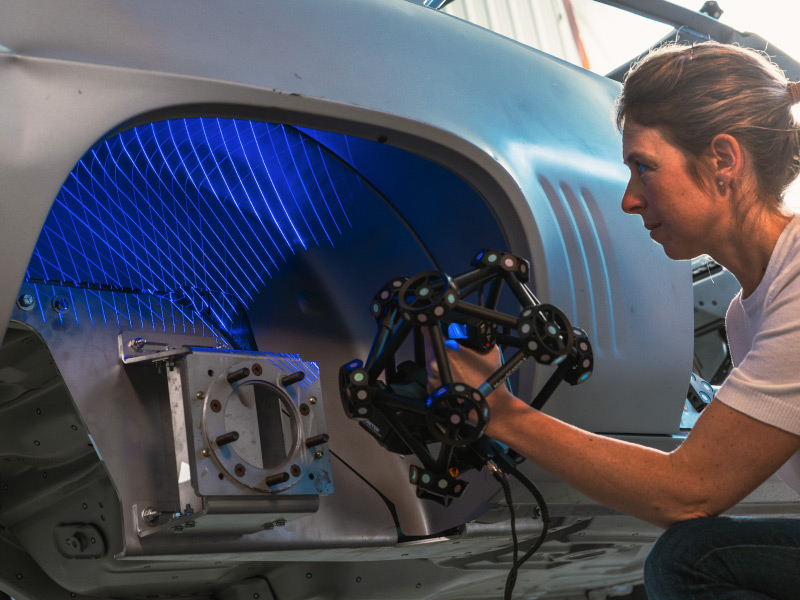

MetraSCAN 系列手持3D雷射掃描

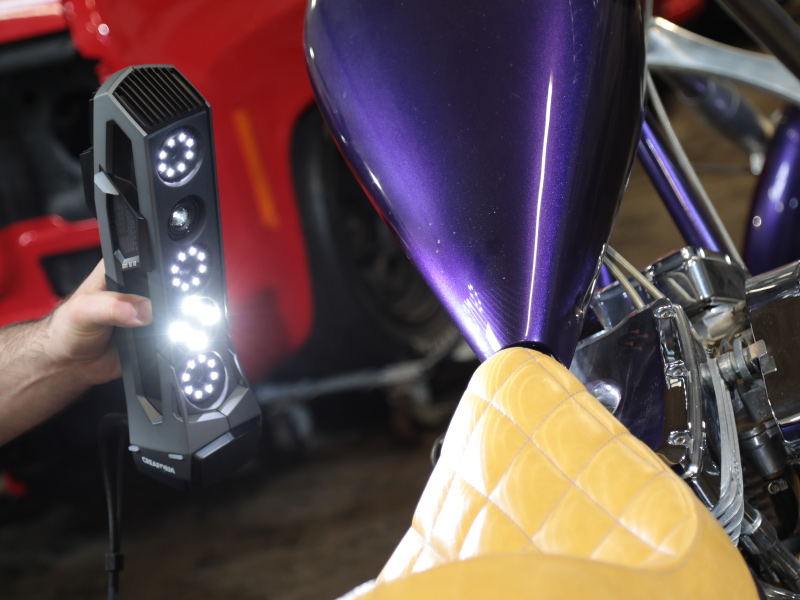

GO!SCAN 手持白光掃描

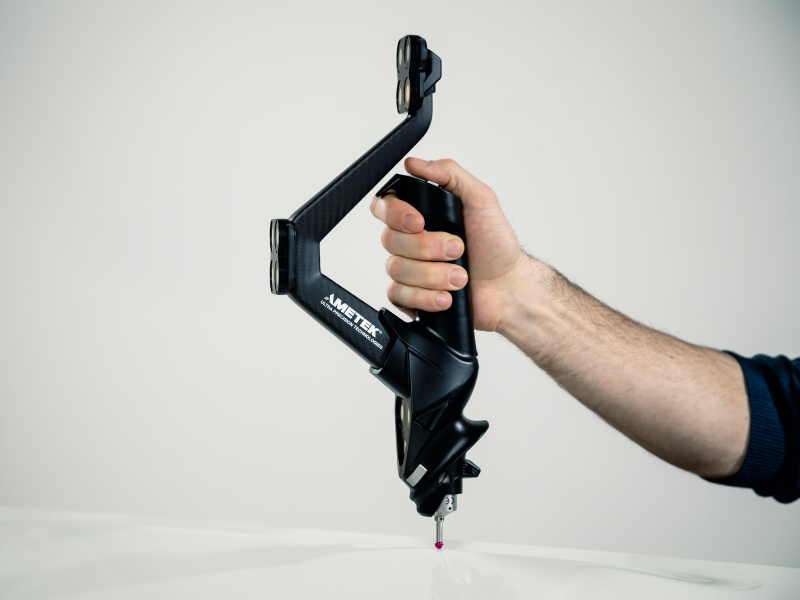

HandyPROBE 無線移動三次元量測
技術規格
| MaxSHOT NextTM | MaxSHOT NextTM | Elite | ||
|---|---|---|---|
| 體積精度(1) | 0.025 mm/m | 0.015 mm/m | |
| 平均偏差(2) | 0.008 mm/m | 0.005 mm/m | |
| 體積精度 (搭配右方產品使用時) | HandySCAN SILVER/BLACK系列(3) | 0.020 mm + 0.025 mm/m | 0.020 mm + 0.015 mm/m |
| GO!SCAN SPARKTM (4) | 0.050 mm + 0.025 mm/m | 0.050 mm + 0.015 mm/m | |
| HandyPROBE Next+TM (5) MetraSCAN BLACK+TM (5) | 0.035 mm + 0.025 mm/m | 0.035 mm + 0.015 mm/m | |
| HandyPROBE Next+TM | Elite (5) MetraSCAN BLACK+TM | Elite (5) | 0.025 mm + 0.025 mm/m | 0.025 mm + 0.015 mm/m | |
| 設備尺寸 (長x寬x高) / 重量 | 104 x 180 x 115 mm / 0.79 KG | ||
(1)基於 VDI/VDE 2634 Part 1 標準。性能通過在可追蹤工具上測得的 35 個長度測量結果進行評估 ( 值 = 最大偏差 )。
(2)基於 VDI/VDE 2634 Part 1 標準。性能通過在可追蹤工具上測得的 35 個長度測量結果進行評估 ( 值 = 平均偏差 )。
(3)給予給定型號，使用MaxSHOT 3D時的系統體積精度不會優於基礎精度。
(4)使用MaxSHOT 3D時的系統體積精度不會優於基礎精度。
(5)給予給定型號，使用MaxSHOT 3D時的系統體積精度不會優於默認體積精度。
