什麼是逆向工程？
正向 v.s 逆向設計
傳統正向的設計流程是”從無到有”創造新產品，再到生產、製造階段，但萬一遇到原始的CAD檔案丟失或者無法取得該零件的原始CAD資料該怎麼辦？

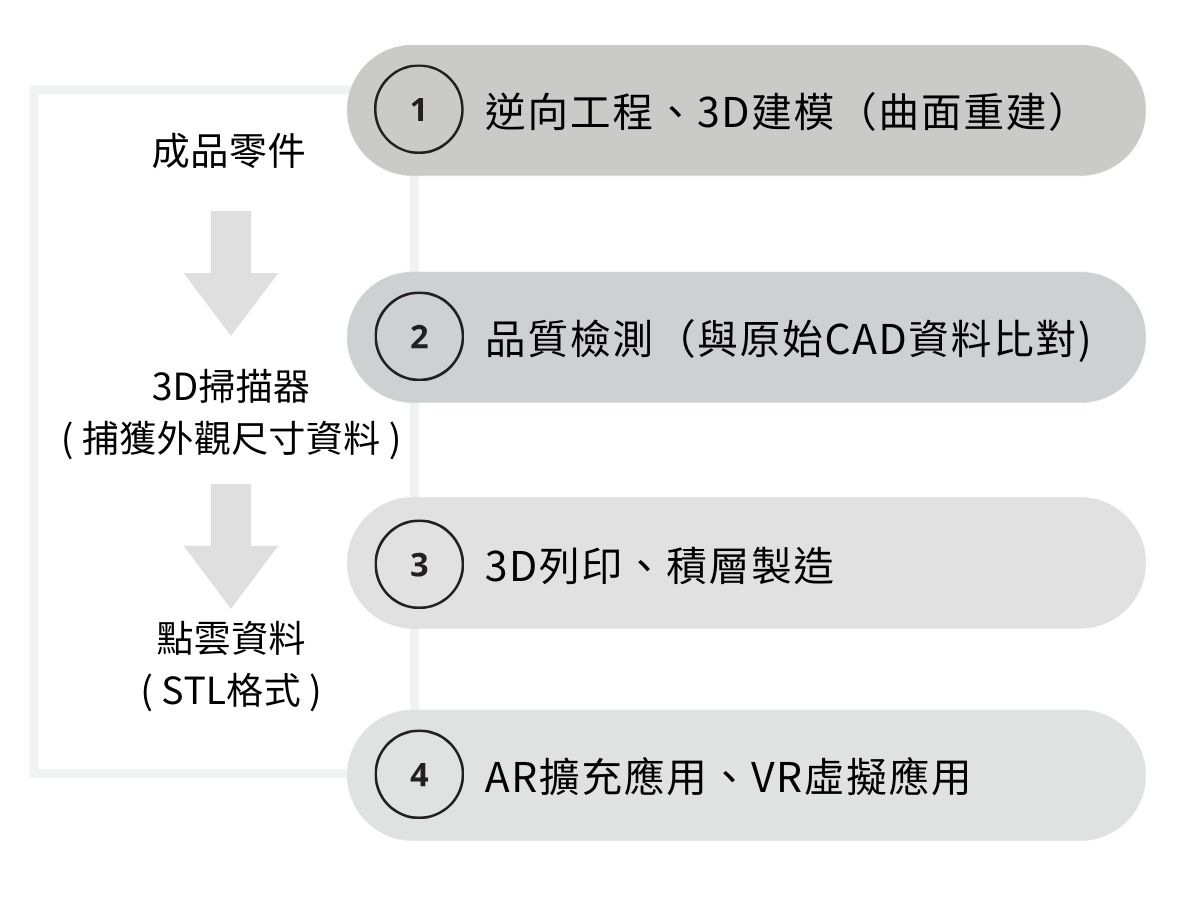

可以透過3D科技 (譬如三維掃描儀、CT掃描器、三座標測量機等)，捕獲成品的外觀尺寸資訊，再透過3D掃描建模服務重新建構出原始零件的CAD檔案（曲面重建），這就是所謂的逆向工程流程。
Design X 逆向軟體
3D掃描即生成CAD？
許多人誤以為3D掃描即可生成CAD檔案，例如掃描滑鼠就能得到CAD？答案是：不行！逆向工程生成CAD檔案需經過兩個階段。

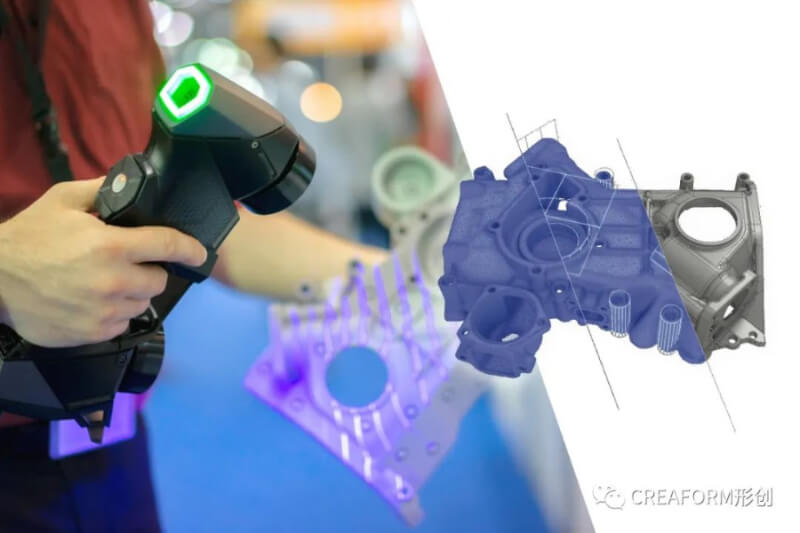

步驟１：3D掃描
使用3D掃描儀取得滑鼠的外觀尺寸，生成STL格式的點雲資料（這並非CAD檔案）。

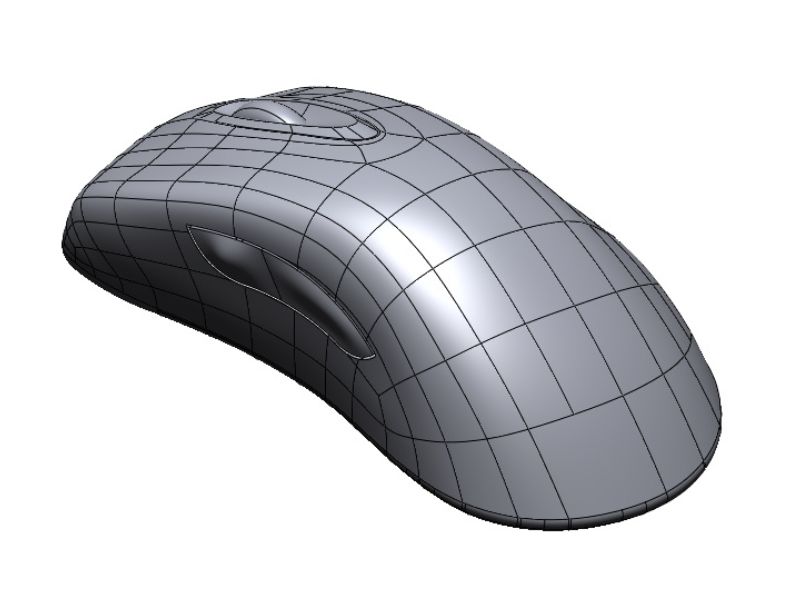

步驟２：3D建模
將點雲資料(以點、線、面)透過逆向3D建模，重建滑鼠的外觀曲面，最終生成STEP格式的CAD檔案。如需了解3D掃描建模費用，可諮詢通業技研。
為什麼需要逆向工程?
- 資料遺失：當原廠設計檔遺失、損毀或無法開啟時，透過3D掃描與逆向建模可快速重建CAD檔案，取得數位資料。
- 競品分析：使用3D掃描技術提取競爭產品尺寸，生成點雲或自動即時網格模型，為產品優化。
- 產品重製：透過逆向工程原理快速擷取設計概念，縮短重製時間，取代傳統手工繪圖。
除逆向工程
3D掃描應用哪些？
3D掃描除了應用於逆向工程，還可用於AR/VR、3D列印及品保檢測，驗證外觀尺寸。

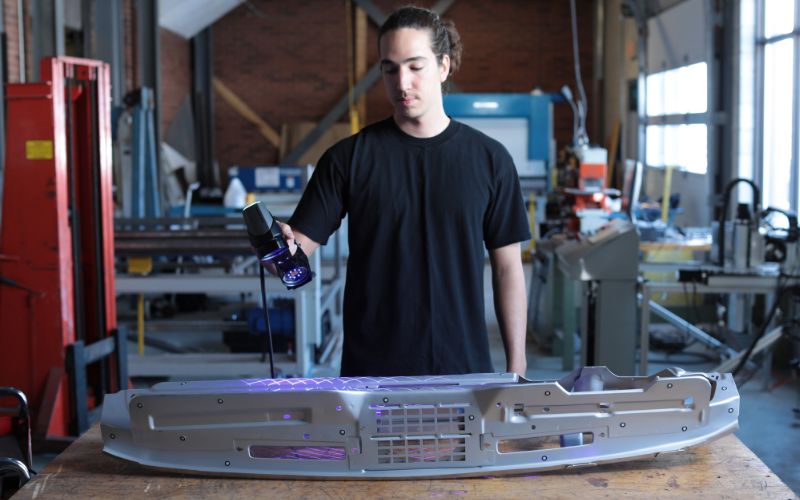

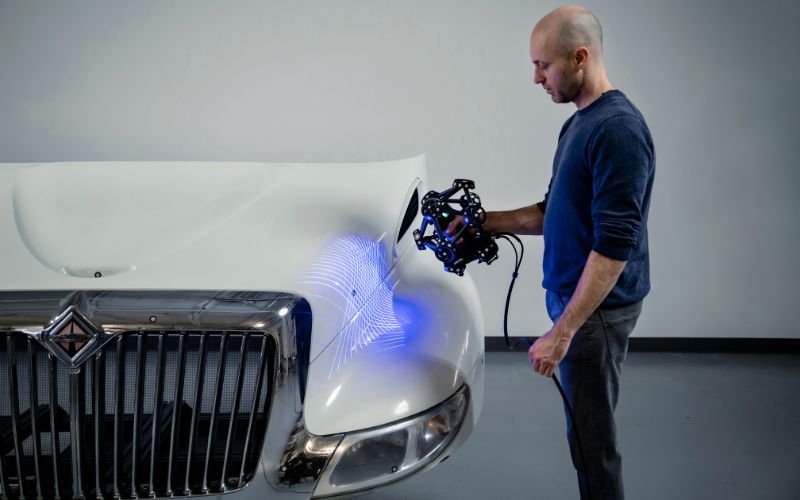

例如，汽車售後零件的維修與改裝，常利用逆向工程開發模具，適合少量多樣的彈性製造；同時，汽車零部件如底盤、鈑金、孔位等外型檢測也能快速直觀完成。
逆向工程費用怎麼計價？
費用主要取決於3D掃描與建模的難度。逆向工程公司通常要求提供零件照片，依據工件複雜度與作業時間進行估價。不同需求，如3D量測、曲面重建或3D檢測，計價方式皆不同。
通業技研提供3D逆向代工服務，詳細逆向工程流程與3D掃描建模費用，請洽通業技研。
照片提供
客戶提供掃描物件多角度照片
溝通確認
溝通確認掃描需求及期望完成時間
報價提供
依據工件複雜度與作業時間進行估價
訂單確認
客戶回簽訂單，通業承製委託案
哪款逆向3D建模軟體最常用？
市佔率極高Design X™
市佔率極高的Geomagic® Design X™ 是逆向工程領域的主流軟體。它能比其他軟體更快、更準確地從3D掃描創建參數化CAD模型的能力，設計師可輕鬆調整參數，快速優化產品性能與外觀，實現迭代設計，增添商業價值。因此，它成為多數逆向工程公司的首選3D建模工具。
| WRAP | VXmodel | DesignX | |
|---|---|---|---|
| 對位 | V | V | V |
| 實體匯出 | .iges .step .dxf | .iges .step .stp .igs .x_t .dxf | |
| 2D斷面 | V | V | V |
| 網格修正 | V | V | V |
| 網格編輯 | V | V | V |
| 自動鋪面 | V | V | V |
| 手動鋪面 | V | V | V |
| CAD建模 | V | ||
| 簡易尺寸量測 | 角度、長度、圓徑 | ||
| 從比較表可見｢Geomagic® Design X ｣功能全面，且唯一具備CAD參數化建模功能。 | |||
台灣3D掃描應用實例

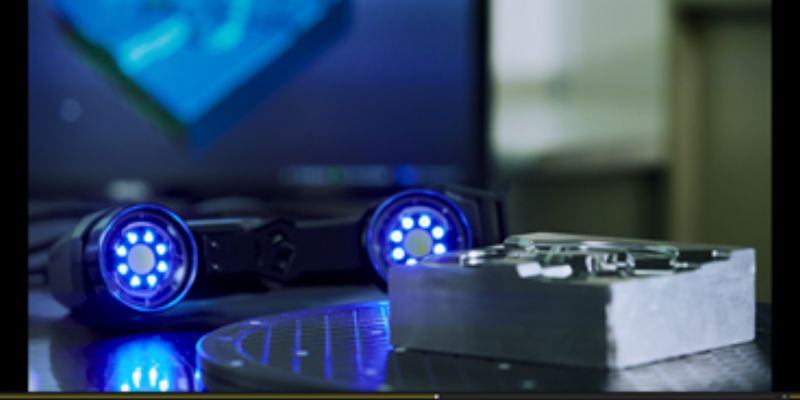

台灣裕隆汽車將產線其ROBOT 用的焊槍、車體吊車、傳輸帶以及汽車鈑件，透過3D掃描建模以建立數位化資料庫，降低開發成本並將焊接作業標準半自動化。台灣工藝所啟動「藏品3D掃描專案」，運用3D掃描建模突破時空限制，透過逆向工程數位典藏珍貴文化資產。利奇機械引進Creaform 3D掃描後，能夠確保品質、減少誤差，提升產量、還有提高檢驗的效率。

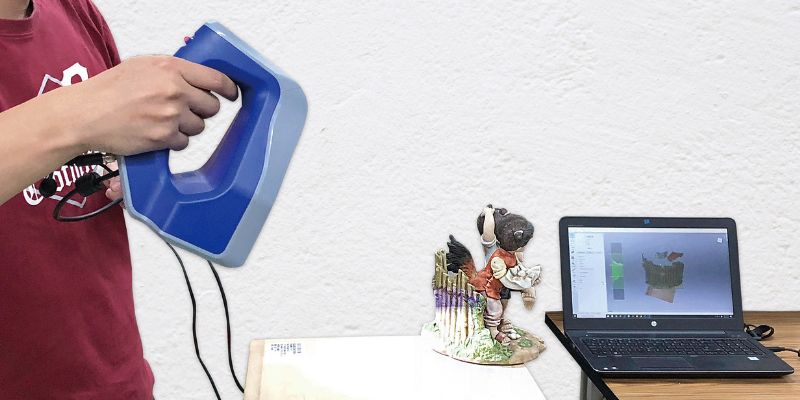

台灣工藝所啟動藏品3D掃描

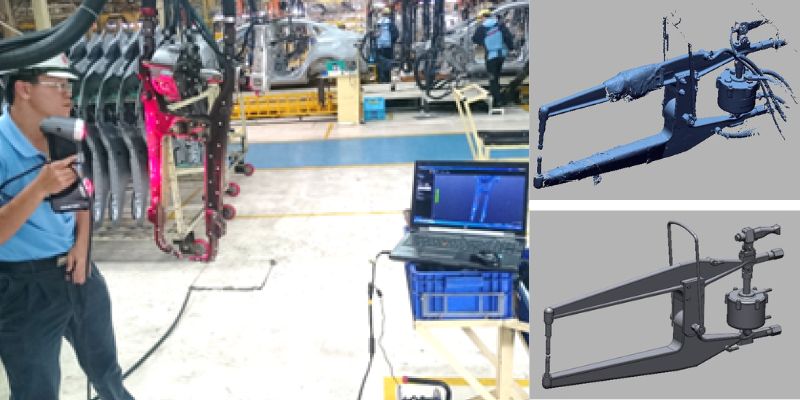

台灣裕隆汽車3D掃描建立數位化資料庫
