科技的日新月異進步之下,3D scan掃描技術也是蒸蒸日上的發展。此篇,通業將來完整說明 3D scan掃描技術,使如此精密高科技能快速讓大眾明白了解,將用途廣泛的3D scan掃描技術變得更普及化,輕鬆了解3D scan的原理與應用技術。





3D scan掃描技術介紹

市場可見的3D掃描技術多達數十種,以接觸式和非接觸式為兩大主流。接觸式量測技術透過探針取得數位資料回傳至電腦上;非接觸式量測技術,也就是我們俗稱的3D scan掃描。透過光學鏡頭,配合雷射或不同光源投射的變化取得物件反射以偵測物體形狀,並加以還原外觀進行3D重建。而常見的3D scan掃描技術方法有三種:結構光、雷射與攝影測量技術。

3D scan掃描  ➊ 結構光技術

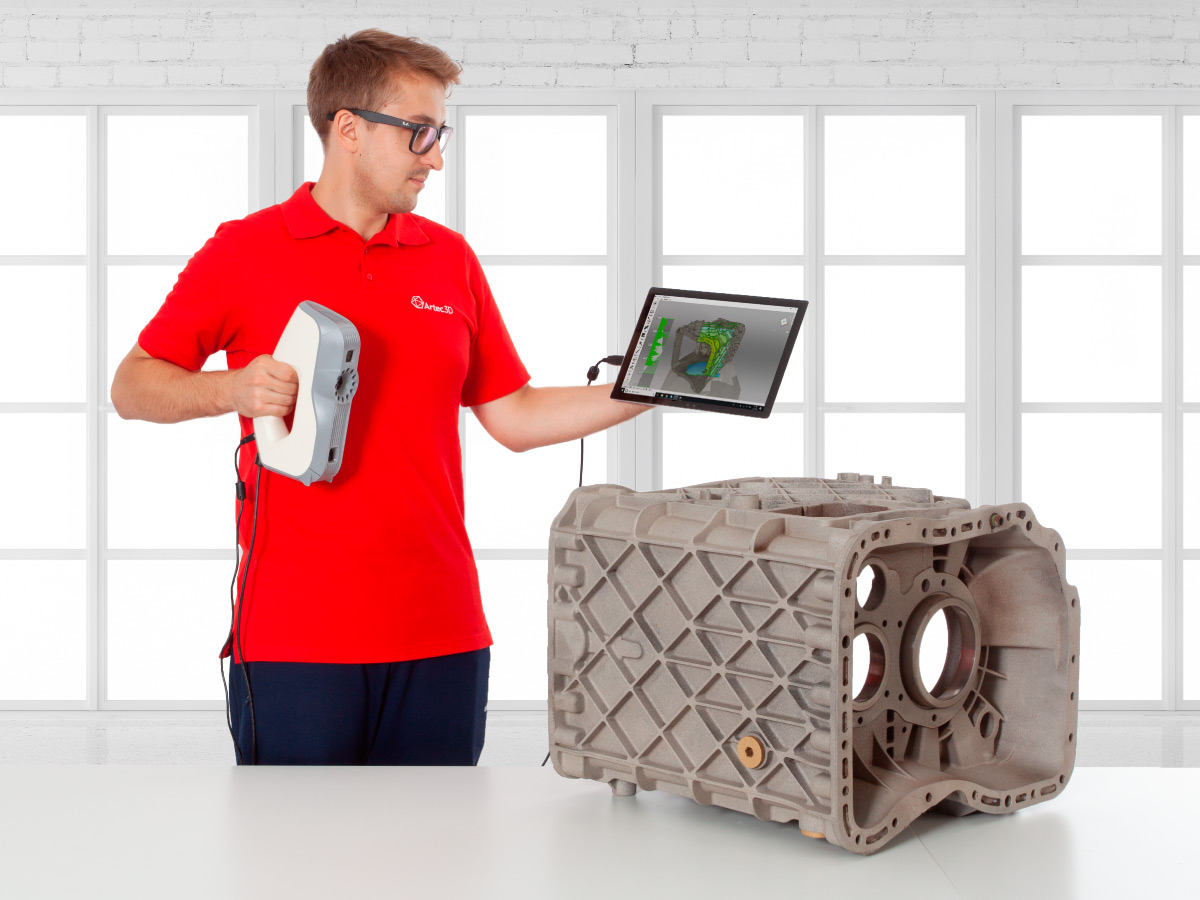

結構光為3D scan掃描的一種光學方法,是通過光源將具備特殊結構的光線投射至掃描物件。再經由圖像處理,得到物件表面的立體形態。而每一種的結構光,其掃描精度與對應算法也都會有所不同。

市面上來說,大多採用3種主流測量方法比較(雙目、結構光與TOF),而結構光便於安裝與維護且成本也較低,故也是最被廣泛使用的技術。

☛ 3D scanner推薦:Artec Eva 3D scanner



3D scan掃描  ➋ 雷射技術

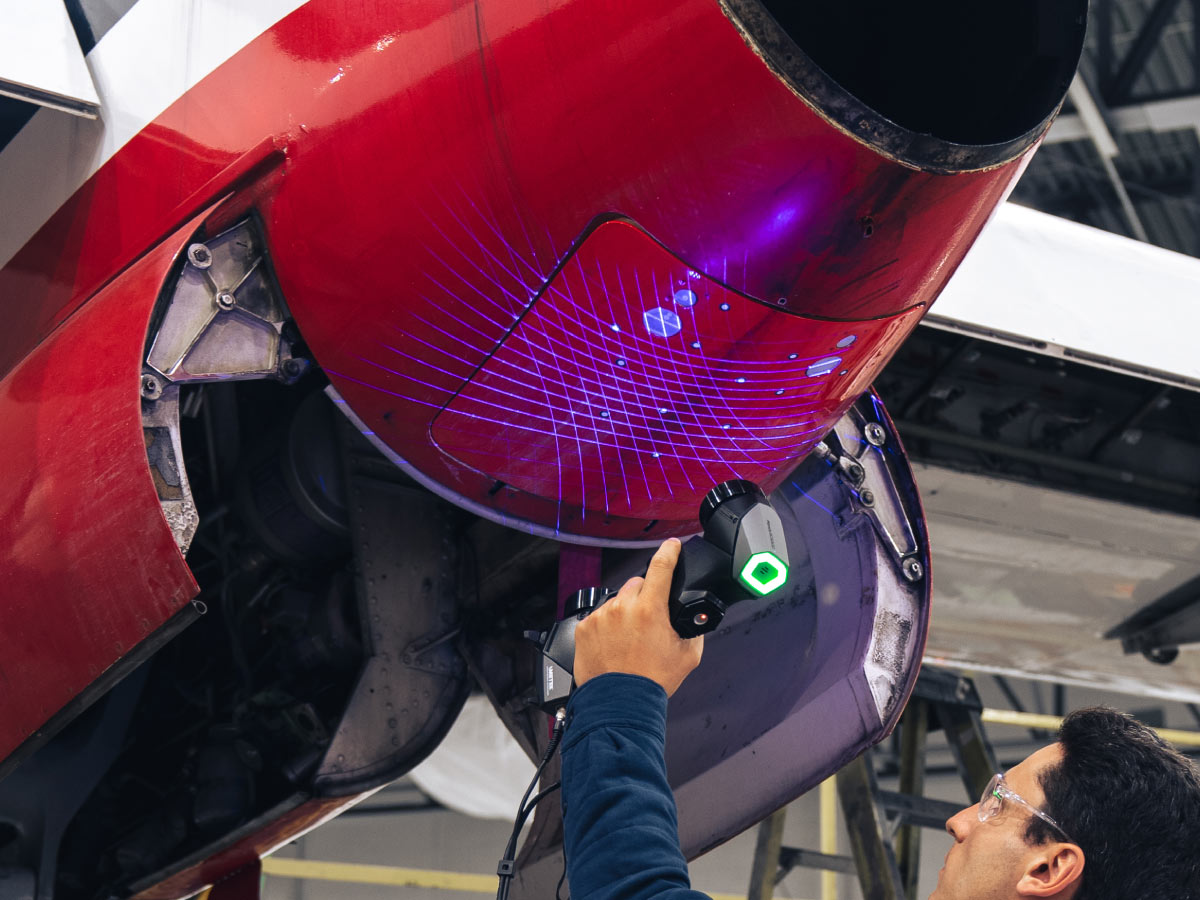

3D scan掃描中的雷射技術,是透過三角測距方式掃描,當物件移動時雷射就會投射點狀或線狀到物件上,並取得掃描數據。雷射在掃描精度與素質都比紅外線好,即使在光線強度高的地方,依舊可以使用雷射技術進行掃描工作。

☛ 3D scanner推薦:Creaform HandySCAN BLACK系列

3D scan掃描  ➌ 攝影測量技術

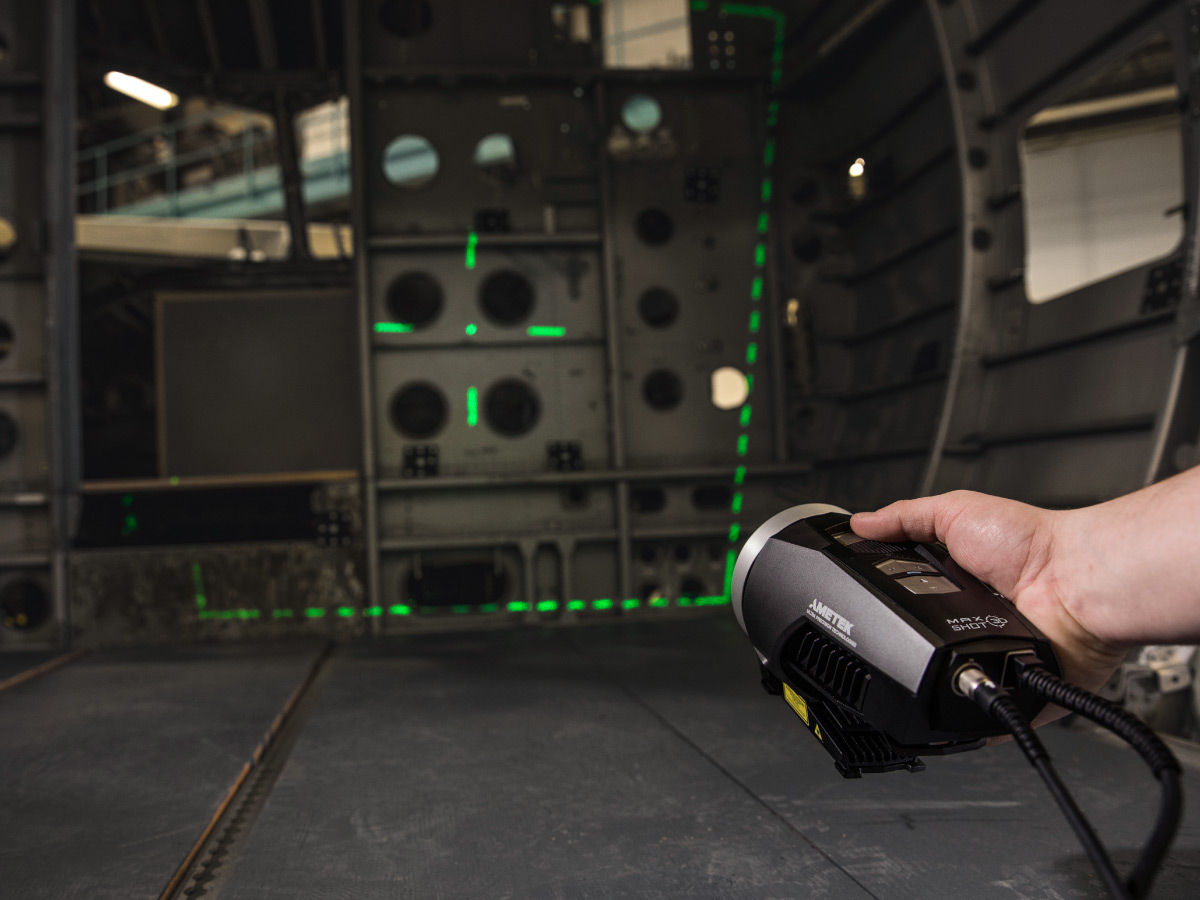

攝影測量3D scan掃描技術是一種利用多角度照片進行3D重建的技術,透過軟體處理照片多個角度的定位目標點,來定義物體的3D空間。適用於大範圍掃描,如大型車輛、船舶、航空航太器具等。

☛ 3D scanner推薦:Creaform MaxSHOT 3D量測系統




3D scan掃描技術優缺點分析



▸ 科技優勢 時代推進

3D scan掃描技術,是經過無數次精密計算下的數位模型。而如此高科技的產物,也被認為是準確性最高的技術之一。無論是微小的零件到巨型物件,3D scan掃描技術都可以完成還原物件外型。且在易於複製、修改與保存的情況下,可以廣泛運用在各種行業上。例如:航太工程、刑事鑑定、醫療使用等等。

▸ 克服限制 推陳出新

雖說3D scan掃描技術可以快速解決問題,但也並非完全沒有缺點。3D scan掃描技術,主要是依靠光學原理製作。故若為影響光學反射的表面,將會成為3D scan掃描技術的死角,例如:透光的玻璃與光亮的鏡子等…。需透過霧化物件表面,或是運用3D軟體修補「破面」才可完成製作。




3D scan掃描技術應用與案例分享

3D SCAN是什麼?掃描技術,完整公開說明!

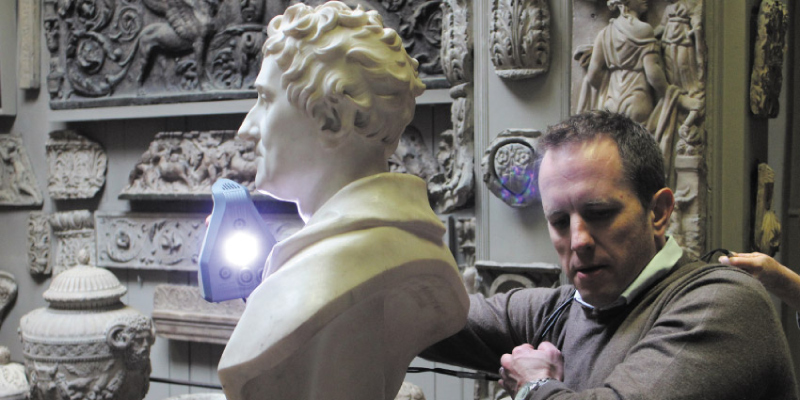

掃描技術透過手持掃描器,可將文物數位化

Artec手持式3D掃描器 - 數位典藏 傳承歷史

3D SCAN是什麼?掃描技術,完整公開說明!
精準建立數位模型,優化設計

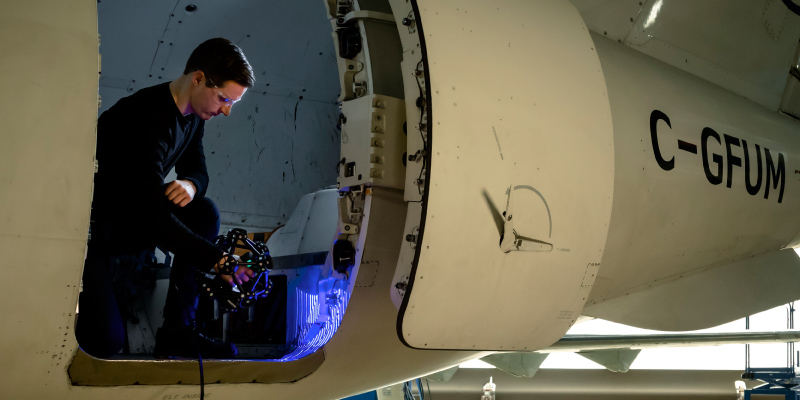

手持3D scan掃描器 - 驅動航太產業革新

3D掃描執行品管控制並可準確擷取數位資料

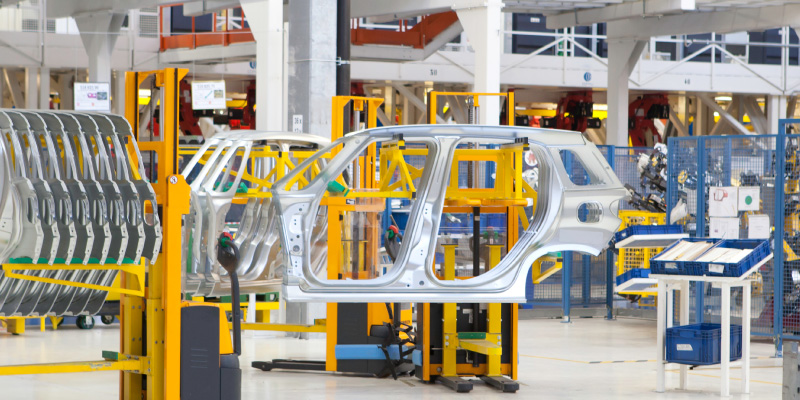

手持3D scan掃描器 - 傳統產業 科技翻轉

運用通業技研所代理的Creaform手持3D掃描器,將產線其ROBOT用的焊槍、車體吊車、傳輸帶以及汽車鈑件進行掃描以建立數位化資料庫, 降低開發成本並將焊接作業標準書半自動化。
